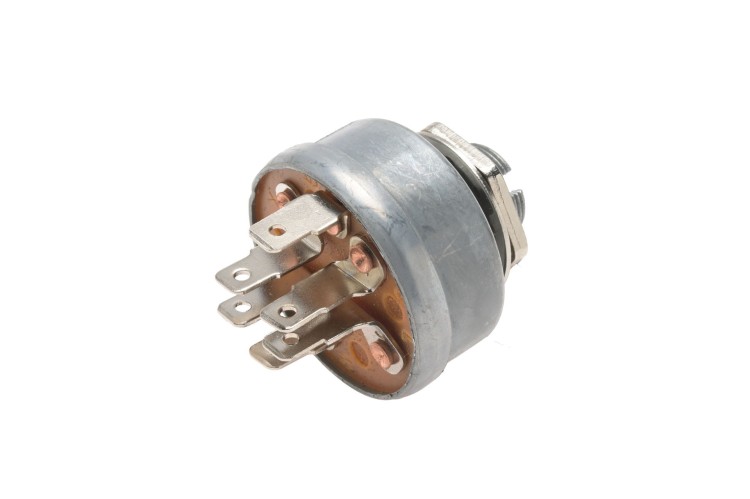

Stacyjka 6 pin 4 poz włącznik zapłonu do traktorka MURRAY

Przejdź do sekcji Opinie

Stacyjka, włącznik zapłonu do traktorka MURRAY ERING - traktorki kosiarki od 1992 r. Ilość przyłączeń (terminali) - 6. Ilość funkcji / stopni łączeniowych - 4. W komplecie kluczyk. Zamiennik do oryginalnych nr katalogowych części: 092377MA , 92377MA , 92377 , 71094E1275. Przykładowe zastosowanie do traktorka MURRAY: 7800410, 7800411, 7800412, EYK125380, ELT155420G, ELT155420H, EYK155420G, EYK155420H, ELT175460H, ELT12460H, 309006x78C, 385048x114

Przejdź do pełnego opisu

85,50 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar dostępny

Czas wysyłki: 2-3 dni robocze

Opis

Atrybuty

Dodatkowe informacje

Bezpieczeństwo

Opinie

Pliki

Opis

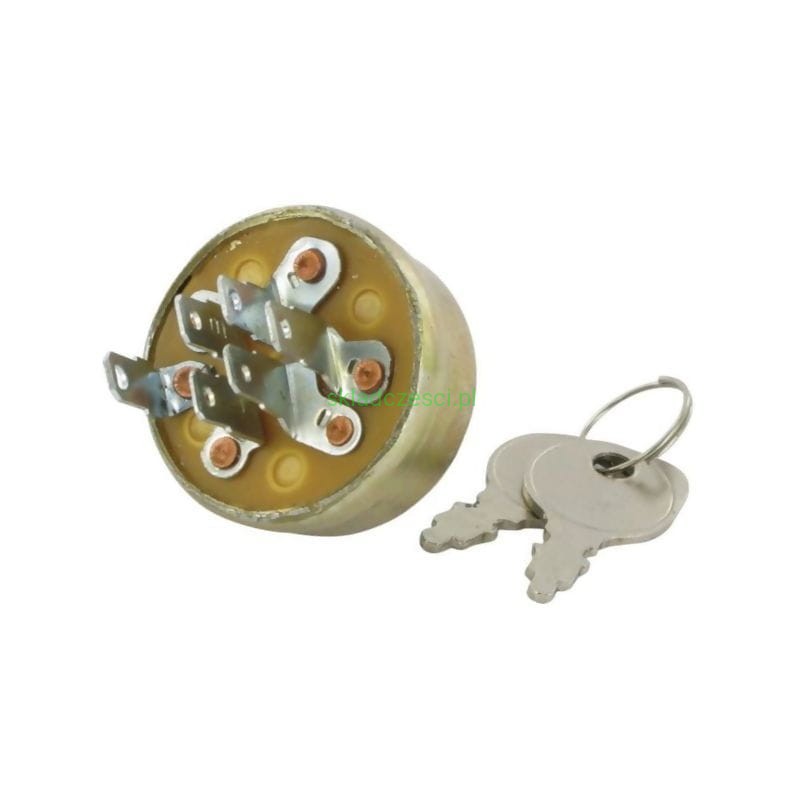

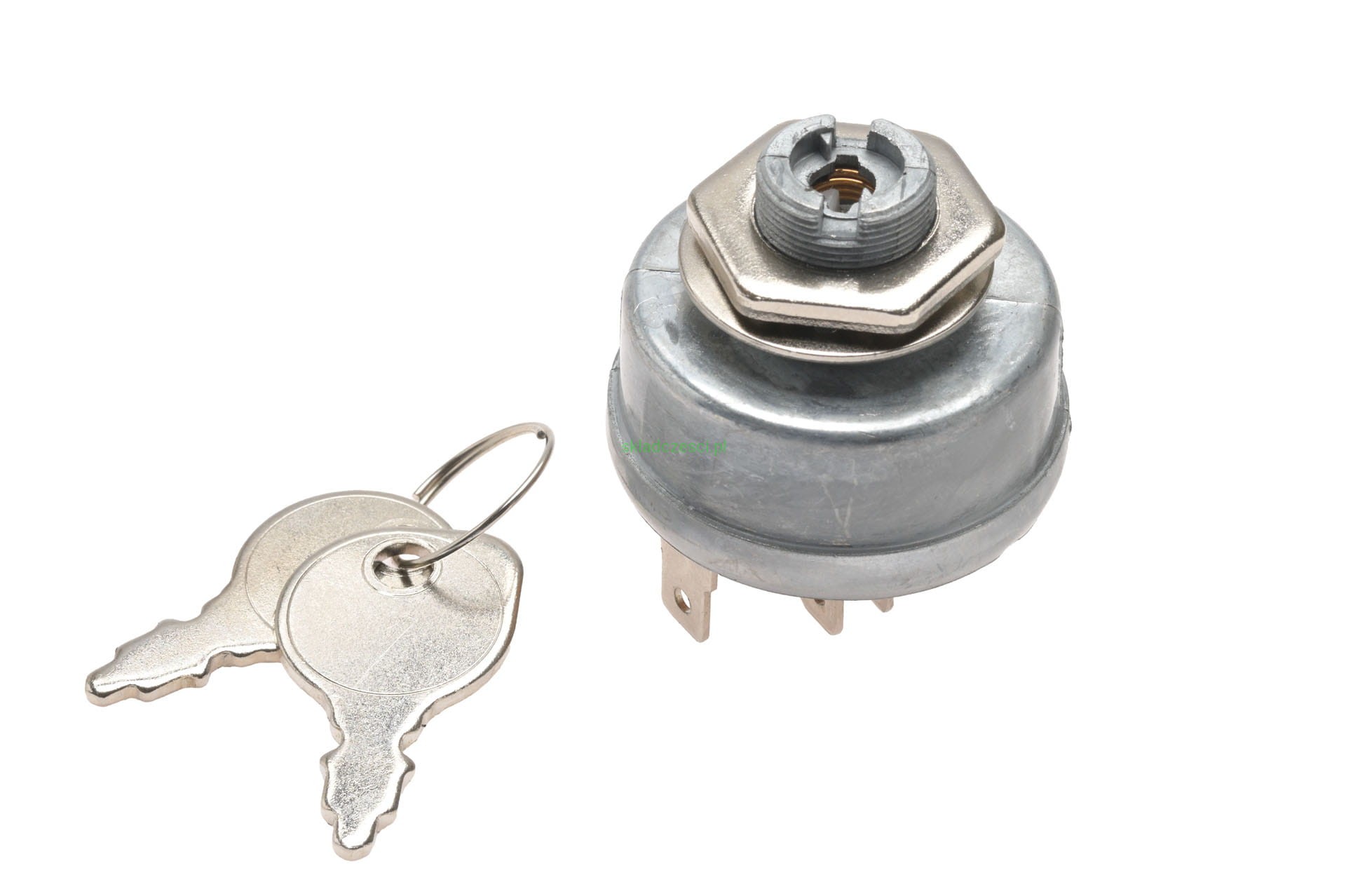

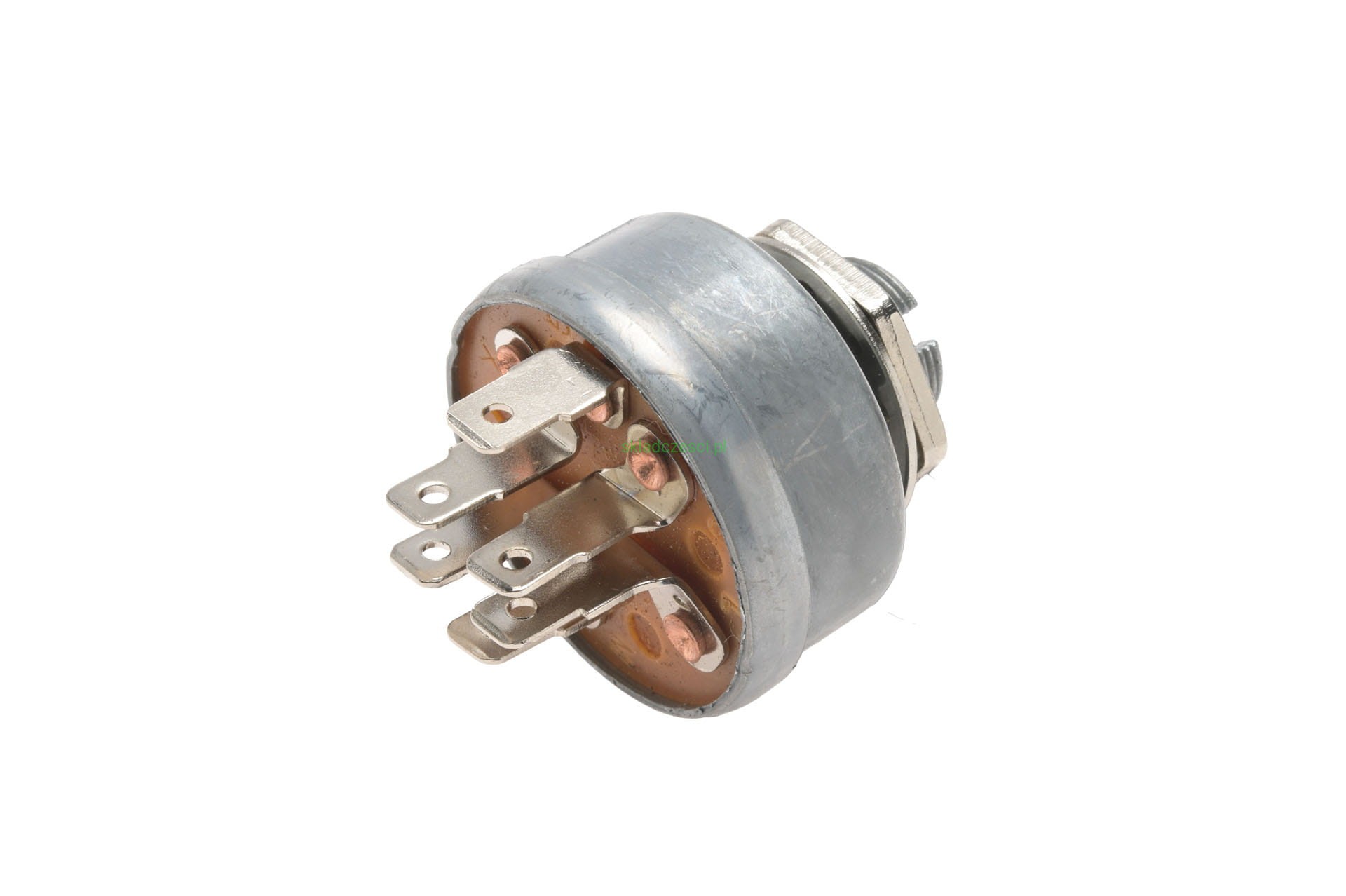

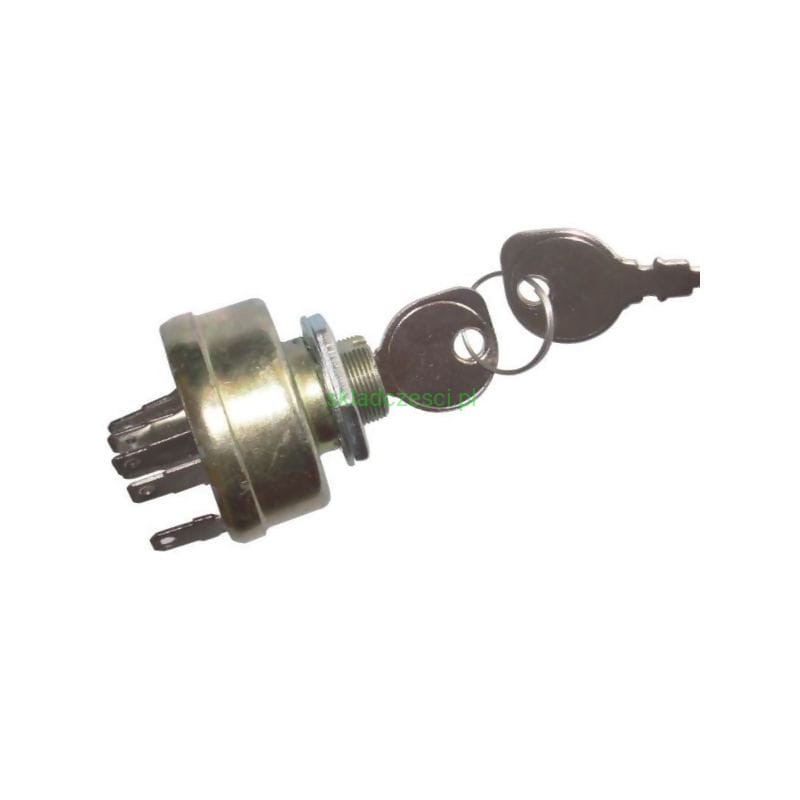

Stacyjka, włącznik zapłonu do kosiarki traktorka MURRAY ERING - traktorki kosiarki od 1992 r.

Stacyjka uniwersalna 4 pozycje 6 pin, włącznik zapłonu do traktorka ogrodowego, kosiarki i innych maszyn

Stacyjka to kluczowy element układu zapłonowego, stosowany głównie w traktorkach ogrodowych i kosiarkach. Standardowy 6-pinowy włącznik zapłonu stosowany w traktorkach ogrodowych i kosiarkach samojezdnych marek takich jak Briggs and Stratton, Murray, Snapper, Simplicity, Ering i inne.

Uniwersalny 6-pinowy, 4 pozycyjny włącznik zapłonu / rozrusznika stosowany głównie w urządzeniach z silnikami Briggs & Stratton.

Specyfikacja techniczna stacyjki

Ilość przyłączeń: 6 (płaskich konektorów, wsuwek).
Ilość funkcji / stopni łączeniowych: 4 pozycje.
W komplecie 2 kluczyki.
Napięcie: 12V.
Montaż: Tuleja gwintowana 5/8".

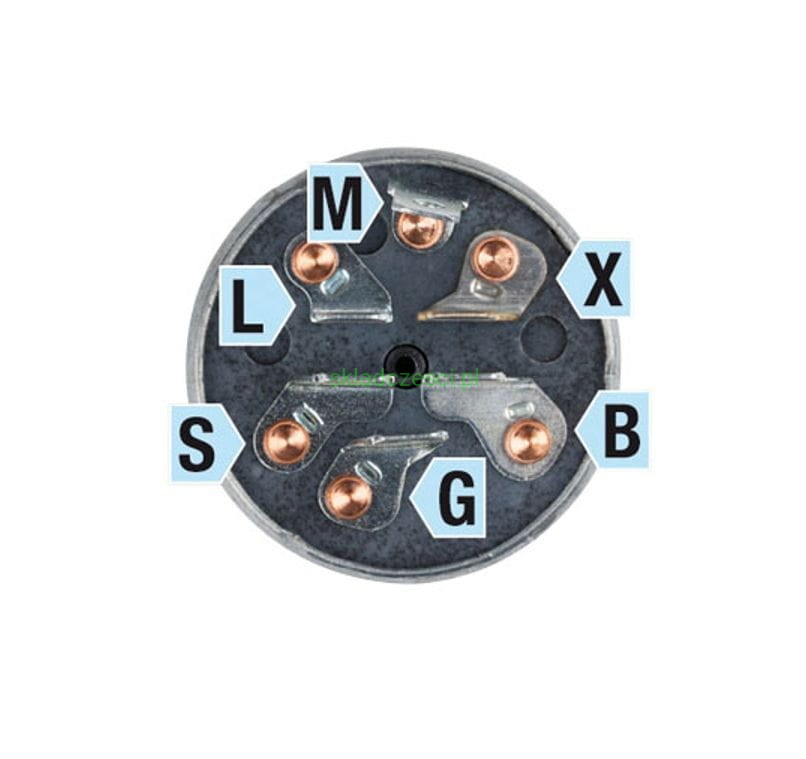

Pozycje:

#1 - L

#2 - M

#3 - B

#4 - S

Poz. 0 - G+M

Poz. 1 - X+L

Poz. 3 - B+S

G - ground / masa

X - ammeter / amperomierz

S - starter selenoid / przekaźnik rozrusznika

B- battery / akumulator

L - lights / światła

M - magneto / iskrownik

Zamiennik do oryginalnych nr katalogowych części:

MURRAY: 092377MA, 92377MA, 92377, 71094E1275

ERING: M 92377

Kompatybilność stacyjki:

Pasuje do szerokiej gamy kosiarek, traktorków, odśnieżarek produkowanych przez wielu producentów:

Briggs & Stratton: Stosowana w szerokiej gamie silników tej marki montowanych w traktorkach ogrodowych.

Ważna uwaga przy doborze stacyjki:

W traktorkach obudowy stacyjek wyglądają identycznie, ale różnią się liczbą pinów (5, 6 lub 7) oraz ich rozmieszczeniem. Model ten ma ich 6 i obsługuje funkcje jak wyżej. Przed montażem sprawdź, czy Twoja stara stacyjka posiada dokładnie 6 pinów (terminali) w takim samym układzie, ponieważ niektóre wizualnie podobne modele posiadają 5 lub 7 pinów, co uniemożliwi poprawne podłączenie kostki.

Przykładowe zastosowanie do traktorka MURRAY:

7800412 (EYK125380) Lawn Tractor

7800410 (ELT155420G) Lawn Tractor

7800411 (ELT155420H) Lawn Tractor

7800413 (EYK155420G) Lawn Tractor

7800414 (EYK155420H) Lawn Tractor

7800399 (ELT175460H) Lawn Tractor

7800400 (ELT12460H) Lawn Tractor

7800416 (EYK12460H) Lawn Tractor

7800275 (309006x78C) Lawn Tractor

7800276 (385048x114) Lawn Tractor

7800319 (385048x151) Lawn Tractor

7800280 (405628x114) Lawn Tractor

312006x50C Lawn Tractor

385002x108B Lawn Tractor

385003x108 Lawn Tractor

385047x51A Lawn Tractor

405013x50C Lawn Tractor

405020x51A Lawn Tractor

312006x190A (552550) 30" Lawn Tractor

312006x50B-SW 30" Lawn Tractor

312006x78B 30" Lawn Tractor

385002x50B-SW 38" Lawn Tractor

385044x51A-SW 38" Lawn Tractor

405013x50B-SW 40" Lawn Tractor

405625x51A-SW 40" Lawn Tractor

312002x11B 30" Lawn Tractor

312006x50A 30" Lawn Tractor

385000x68B 38" Lawn Tractor

385001x51A 38" Lawn Tractor

385002x108A 38" Lawn Tractor

385002x50A 38" Lawn Tractor

385002x78A 38" Lawn Tractor

385002x78B 38" Lawn Tractor

385002x98A 38" Lawn Tractor

385003x52A 38" Lawn Tractor

385004x52A 38" Lawn Tractor

405011X52A 40" Lawn Tractor

405013x50A 40" Lawn Tractor

405605x51A 40" Lawn Tractor

405607x52A 40" Lawn Tractor

312002x11A 31" Lawn Tractor

312001x50C 31" Lawn Tractor

312002x98B 31" Lawn Tractor

312003x50B 31" Lawn Tractor

312004x68A 31" Lawn Tractor

385000x68A 38" Lawn Tractor

385011x50C 38" Lawn Tractor

385014x98B 38" Lawn Tractor

385015x50B 38" Lawn Tractor

385015x50C 38" Lawn Tractor

385016x78A 38" Lawn Tractor

38516x53D 38" Lawn Tractor

387002x83A 38" Lawn Tractor

387002x92A 38" Lawn Tractor

387002x92NA 38" Lawn Tractor

387004x48A 38" Lawn Tractor

405004x50B 40" Lawn Tractor

405004x52A 40" Lawn Tractor

405005x99B 40" Lawn Tractor

405005x99C 40" Lawn Tractor

405030x48B 40" Lawn Tractor

405030x48C 40" Lawn Tractor

405602x51A 40" Lawn Tractor

312000x68B 31" Lawn Tractor

312000x98B 31" Lawn Tractor

312001x11B 31" Lawn Tractor

312001x11C 31" Lawn Tractor

312001x50B 31" Lawn Tractor

312002x98A 31" Lawn Tractor

312003x50A 31" Lawn Tractor

385008x51B 38" Lawn Tractor

385008x52B 38" Lawn Tractor

385009x98B 38" Lawn Tractor

385011x50B 38" Lawn Tractor

385012x68B 38" Lawn Tractor

385013x51A 38" Lawn Tractor

385014x98A 38" Lawn Tractor

385015x50A 38" Lawn Tractor

38516x53C 38" Lawn Tractor

385300x30A 38" Lawn Tractor

387000x00A 38" Lawn Tractor

387000x92A 38" Lawn Tractor

387001x00A 38" Lawn Tractor

405000x31A 40" Lawn Tractor

405000x8A 40" Lawn Tractor

405000x8B 40" Lawn Tractor

405003x50B 40" Lawn Tractor

405003x52B 40" Lawn Tractor

405005x99A 40" Lawn Tractor

405030x48A 40" Lawn Tractor

40508x92G 40" Lawn Tractor

40508x92H 40" Lawn Tractor

425303x92B 42" Lawn Tractor

46104x8D (2002) 46" Lawn Tractor

312000x68A (2002) 30" Lawn Tractor

312000x98A (2002) 30" Lawn Tractor

312001x11A (2002) 30" Lawn Tractor

312001x50A (2002) 30" Lawn Tractor

385008x51A (2002) 38" Lawn Tractor

385008x52A (2002) 38" Lawn Tractor

385009x98A (2002) 38" Lawn Tractor

385011x50A (2002) 38" Lawn Tractor

385012x68A (2002) 38" Lawn Tractor

405002x31A (2002) 40" Lawn Tractor

405002x8A (2002) 40" Lawn Tractor

405003x50A (2002) 40" Lawn Tractor

405003x52A (2002) 40" Lawn Tractor

40508x92E (2002) 40" Lawn Tractor

40508x92F (2002) 40" Lawn Tractor

40541F (2002) 40" Lawn Tractor

40541x99D (2002) 40" Lawn Tractor

40541x99E (2002) 40" Lawn Tractor

461007x92A (2001) 46" Lawn Tractor

46103x50C (2001) 46" Lawn Tractor

46104x8C (2001) 46" Lawn Tractor

31200x50C (2001) 30" Lawn Tractor

31201x51C (2001) 30" Lawn Tractor

31201x98C (2001) 30" Lawn Tractor

38501x50E (2001) 38" Lawn Tractor

385020x51A (2001) 38" Lawn Tractor

38502x51E (2001) 38" Lawn Tractor

38502x70A (2001) 38" Lawn Tractor

38502x98D (2001) 38" Lawn Tractor

38510x50B (2001) 38" Lawn Tractor

38516x53B (2001) 38" Lawn Tractor

38560x181B (2001) 38" Lawn Tractor

465602x31B (2002) 46" Lawn Tractor

465602x8D (2002) 46" Lawn Tractor

46102x6B (2000) 46" Lawn Tractor

46107x92A (2000) 46" Lawn Tractor

46103B (2000) 46" Lawn Tractor

46103x50B (2000) 46" Lawn Tractor

52101x92A (2000) 52" Lawn Tractor

46104x14A (2000) 46" Lawn Tractor

46104x8B (2000) 46" Lawn Tractor

31200x11B (2000) 30" Lawn Tractor

31200x50B (2000) 30" Lawn Tractor

31201x51B (2000) 30" Lawn Tractor

31201x98B (2000) 30" Lawn Tractor

31720x11B (2000) 30" Lawn Tractor

38501x50D (2000) 38" Lawn Tractor

38502x51D (2000) 38" Lawn Tractor

38502x52A (2000) 38" Lawn Tractor

38560x181A (2000) 38" Lawn Tractor

38502x86B (2000) 38" Lawn Tractor

38560x81A (2000) 38" Lawn Tractor

38502x98C (2000) 38" Lawn Tractor

38516x53A (2000) 38" Lawn Tractor

38715B (2000) 38" Lawn Tractor

40502x50C (2000) 40" Lawn Tractor

Atrybuty

Atrybuty, cechy, nr referencyjne produktu

Odpowiedni dobór części zamiennych

Nr referencyjne OEM Murray: 092377MA, 92377MA, 92377, 71094E1275

Dobór części Nr katalogowy OE określa jednoznacznie daną część, tylko dobór części po tym nr gwarantuje prawidłowość doboru, ponieważ w sprzętach o tej samej nazwie mogły być montowane różne części w zależności od daty produkcji.

Dodatkowe informacje

Stacyjka w traktorku i kosiarce – mały element, wielka rola. Jak o nią dbać i jak wybrać nową?

Stacyjka w maszynach ogrodniczych, takich jak traktorki-kosiarki czy odśnieżarki, to kluczowy element układu zapłonowego, pełniący funkcję głównego przełącznika elektrycznego. Odpowiada ona nie tylko za uruchomienie silnika, ale również za sterowanie oświetleniem oraz systemami bezpieczeństwa maszyny.

Czym właściwie jest stacyjka w maszynie ogrodniczej?

Większość z nas postrzega stacyjkę po prostu jako miejsce na kluczyk. W rzeczywistości to zaawansowany przełącznik wielofunkcyjny. Jej zadaniem jest nie tylko uruchomienie rozrusznika, ale też:

Odcięcie zapłonu (bezpieczne gaszenie silnika),
Zarządzanie masą (ważne dla ochrony cewki zapłonowej),
Obsługa świateł oraz systemów bezpieczeństwa (np. czujników pod fotelem czy przy koszu).

Typy i rodzaje stacyjek

Stacyjki dzielą się głównie ze względu na liczbę styków (pinów) oraz funkcje, jakie realizują w danej maszynie:

Stacyjki 5-pinowe: Najczęściej spotykane w prostszych modelach traktorków. Obsługują podstawowe funkcje: wyłączenie (masę), zapłon oraz rozruch.
Stacyjki 6-pinowe i 7-pinowe: Stosowane w bardziej zaawansowanych maszynach (np. marki Husqvarna, McCulloch). Dodatkowe piny służą do obsługi świateł, czujników bezpieczeństwa lub koszenia na wstecznym biegu (funkcja RMC – Reverse Mow Control).
Stacyjki uniwersalne: Modele zaprojektowane tak, aby pasowały do wielu marek, takich jak MTD, Honda czy Stiga, o ile zgadza się układ pinów i średnica otworu montażowego.

Budowa i zastosowanie

Stacyjka składa się z dwóch głównych części:

Bębenka z zamkiem: Mechanizmu, do którego wkłada się kluczyk.
Kostki elektrycznej: Układu styków, który przekierowuje napięcie z akumulatora do rozrusznika, cewki zapłonowej i innych odbiorników.

Urządzenia te montowane są w panelach sterowania maszyn spalinowych wyposażonych w rozrusznik elektryczny. Dzięki nim możliwe jest szybkie i bezpieczne odcięcie zapłonu w razie awarii.

Typowe usterki i objawy

Stacyjki pracują w trudnych warunkach (pył, wilgoć, wibracje), co prowadzi do ich zużycia. Typowe sygnały ostrzegawcze to:

Problemy mechaniczne: Kluczyk ciężko się przekręca, zacina się lub wypada ze stacyjki.
Problemy elektryczne: Brak reakcji rozrusznika na przekręcenie kluczyka, silnik gaśnie zaraz po odpaleniu lub nie można go wyłączyć.
Zalanie styków: Wilgoć może powodować zwarcie, co objawia się samoczynnym rozładowywaniem akumulatora lub "wariowaniem" kontrolek.

Konserwacja i wymiana

Aby przedłużyć życie stacyjki, warto okresowo czyścić ją alkoholem izopropylowym i stosować dedykowane smary do zamków (np. z teflonem). W przypadku wymiany należy zawsze dobierać część po numerze katalogowym konkretnego modelu maszyny (np. stacyjka AL-KO) lub dokładnie porównać układ pinów na kostce, aby uniknąć uszkodzenia instalacji elektrycznej.

Słowniczek pinów – co oznaczają litery na stacyjce?

Jeśli wyjmiesz stacyjkę i przyjrzysz się jej od tyłu (przy pinach), zobaczysz wytłoczone litery. Każda z nich odpowiada za konkretną funkcję w Twoim traktorku lub kosiarce. Oto najpopularniejszy standard stosowany przez producentów takich jak MTD, Murray, Ariens czy Husqvarna:

Litera	Nazwa (ang.)	Funkcja w maszynie
G	Ground	Masa. Podstawa układu, służy do gaszenia silnika poprzez zwarcie cewki do masy.
M	Magneto	Cewka zapłonowa. Połączona z G powoduje zatrzymanie pracy silnika.
B	Battery	Akumulator. Stałe zasilanie 12V przychodzące z baterii.
S	Starter	Rozrusznik. Przekazuje prąd do elektromagnesu (bendiksu), by odpalić silnik.
L	Lights / Accessories	Światła / Akcesoria. Zasilanie świateł lub licznika motogodzin po przekręceniu kluczyka.
A	Accessory	Dodatki. Podobne do L, często zasila np. sprzęgło elektromagnetyczne noży.
R	Regulator	Ładowanie. Pin połączony z alternatorem/regulatorem napięcia w celu ładowania akumulatora.

Ważna zasada: Zanim kupisz nową stacyjkę, zawsze sprawdź układ pinów na starej części. Nawet jeśli obudowa wygląda identycznie, inne rozmieszczenie styków może doprowadzić do zwarcia!

Wymiana stacyjki to jedna z najprostszych napraw, którą możesz wykonać samodzielnie. Wystarczy odpiąć kostkę, odkręcić nakrętkę mocującą i włożyć nowy element. Pamiętaj tylko o dopasowaniu modelu do Twojej maszyny (najlepiej po numerze katalogowym części).

Ekspercka porada: Jak przedłużyć życie stacyjki?

Nie musisz być mechanikiem, by o nią zadbać. Raz na sezon warto psiknąć do otworu na kluczyk odrobinę smaru grafitowego lub dedykowanego preparatu do konserwacji zamków. Unikaj tłustych olejów, które przyciągają kurz i tworzą błoto wewnątrz mechanizmu. Jeśli myjesz maszynę, staraj się omijać panel sterowania szerokim łukiem!
