Stacyjka MTD JE JF JG JN 125 135 145 150 155 175 180 200 Gold 220

Przejdź do sekcji Opinie

Stacyjka 7 pin 4 pozycje do kosiarki traktorka ogrodowego, popularna stacyjka do wielu marek i modeli kosiarek. Uniwersalna stacyjka zapłonu (włącznik zapłonu) stosowana w traktorkach ogrodowych, kosiarkach samojezdnych wielu wiodących producentów. Stacyjka posiada układ 7 pinów (styków) oraz 4 pozycje kluczyka i jest zamiennikiem części o numerach: AYP:163968, 175442, 175566, 193350, BOLENS: 725-1741, 925-1741, HUSQVARNA: 532 16 39-68, 532 17 54-42, 532 17 55-66, 532 19 33-50, 532163968, 532175442, 532175566, JOHN DEERE: GY20074, JONSERED: 532 16 39-68, 532 17 54-42, 532 17 55-66, MCCULLOCH: 532 16 39-68, 532 17 54-42, 532 17 55-66, MTD: 725-1741, 925-1741, MURRAY: 94762, 94762MA, PARTNER: 532 16 39-68, 532 17 54-42, 532 17 55-66. Przykładowe zastosowanie stacyjki: BOLENS: BL155-92A BL175-105A BL175-107T BL155-92A BL175-92H BL175-105A BL180-105H BL185-105H BL200-107H BL220-122H M762F, MTD: JN 150 JE 125, Gutbrod: DLX 96 DLX 107 GLX 105, Husqvarna: CT130 CT135 CT150 CT151 CT160 CTH130 CTH135 CTH150 TWIN CTH151 CTH155 CTH160 CTH170 CTH171 CTH172 CTH180XP CTH191 CTH200 LT125 LT130 LT135 LT150 LT151 LTH125 LTH130 LTH135 LTH151 YT130 YT150 YT155 YTH130 YTH135 YTH150 YTH151 YTH155 YTH170, JOHN DEERE: L100, L105, L107, L110, L120, L130, G110, LY18, PARTNER, MURRAY, AYP, POULAN i wiele innych.

Przejdź do pełnego opisu

69,63 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar dostępny

Czas wysyłki: 2-3 dni robocze

Opis

Atrybuty

Dodatkowe informacje

Bezpieczeństwo

Opinie

Pliki

Opis

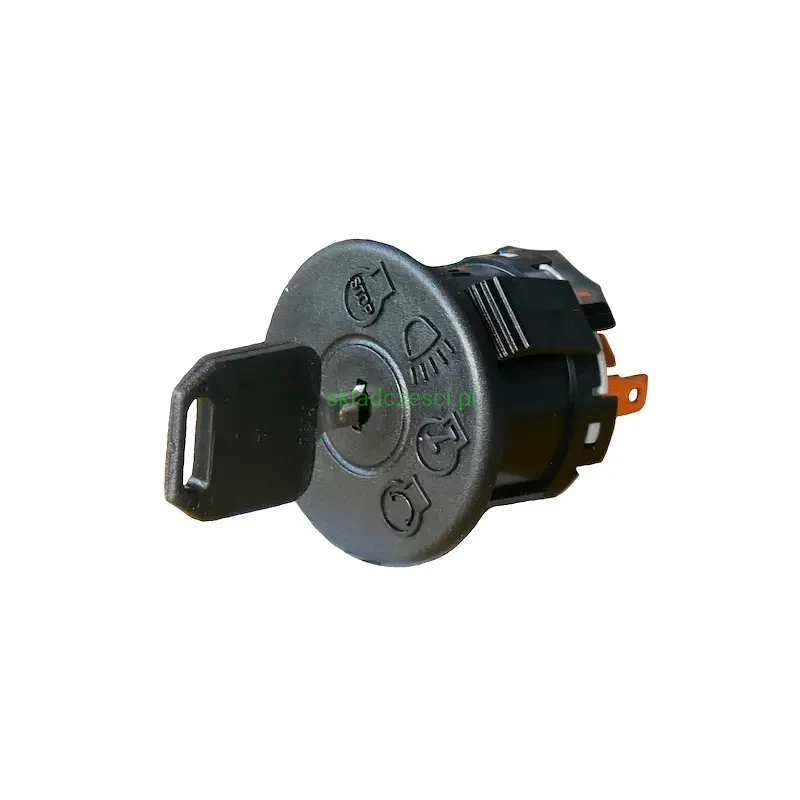

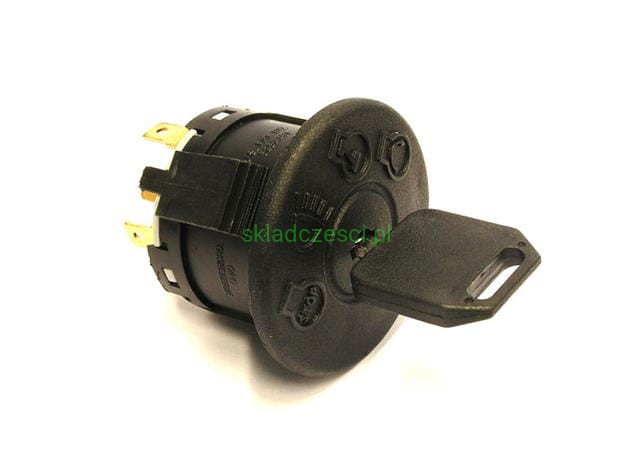

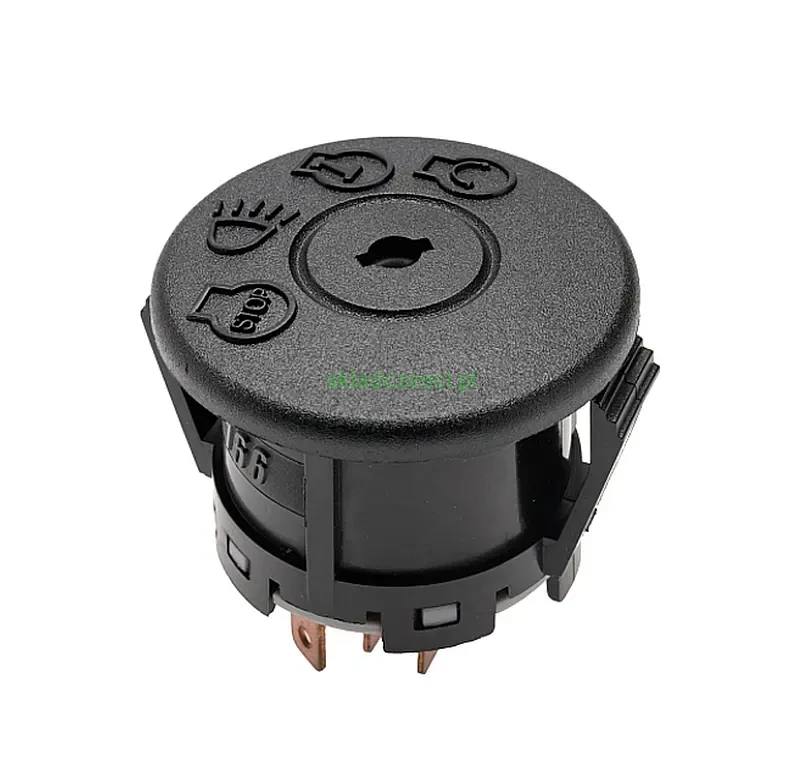

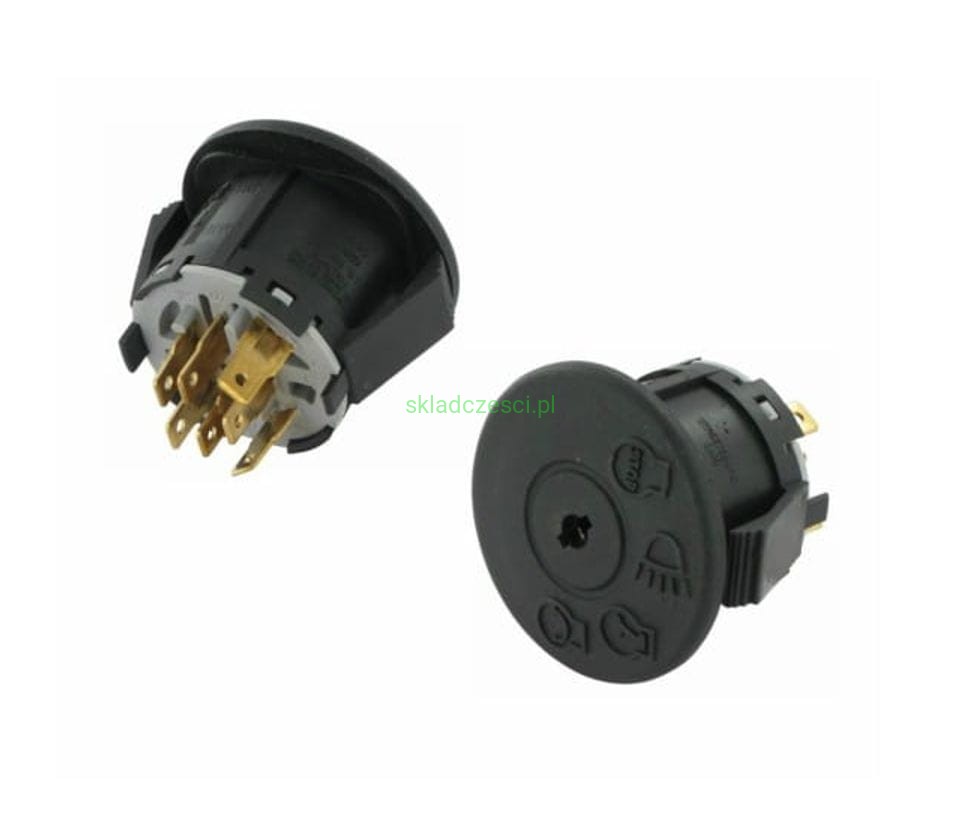

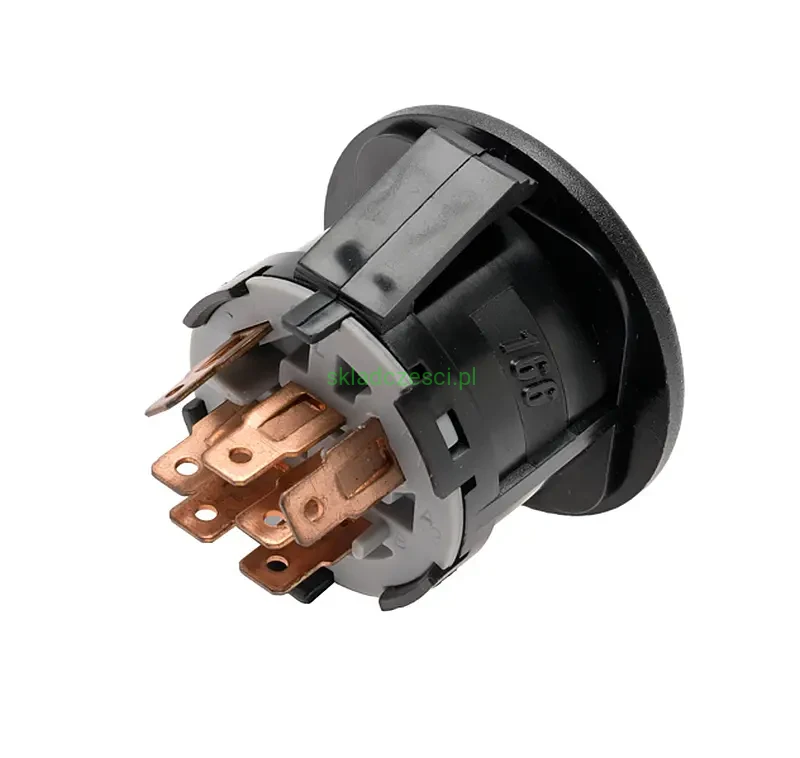

Stacyjka 7 pin 4 pozycje do kosiarki traktorka ogrodowego, popularna stacyjka do wielu marek i modeli kosiarek

Uniwersalna stacyjka zapłonu (włącznik zapłonu) stosowana w traktorkach ogrodowych, kosiarkach samojezdnych wielu wiodących producentów.

Zapewnij sobie bezproblemowy start i pełną kontrolę nad instalacją elektryczną swojej maszyny.

Wysokiej jakości uniwersalna stacyjka zapłonowa przeznaczona do traktorków ogrodowych wyposażonych w rozrusznik elektryczny. Wykonana z trwałych materiałów odpornych na drgania oraz wilgoć, co gwarantuje długą i bezawaryjną pracę w trudnych warunkach ogrodowych.

Specyfikacja techniczna stacyjki:

Liczba pozycji: 4

Stopień 0 (Stop): Wyłączenie silnika i odcięcie zapłonu (zwarcie do masy).

Stopień 1 (Światła/Akcesoria): Włączenie zasilania osprzętu bez uruchamiania silnika.

Stopień 2 (Praca): Pozycja robocza – zasilanie układów podczas jazdy.

Stopień 3 (Rozruch): Uruchomienie rozrusznika (pozycja sprężynowa, automatycznie wraca do pozycji pracy po puszczeniu kluczyka).

Liczba styków (pinów): 7 pinów oznaczonych fabrycznie jako: M, S, G, L, A1, A2, B. Każdy terminal odpowiada za inną sekcję elektryczną (np. masa, rozrusznik, alternator, oświetlenie, akumulator).
Napięcie: 12V
W zestawie: Stacyjka + jeden kluczyk. Pasujący kluczyk: kod produktu L01930694
Konstrukcja: Obudowa z tworzywa sztucznego ze stykami mosiężnymi o wysokiej przewodności, odporna na wilgoć i wibracje.

Wymiary zewnętrzne stacyjki:

Średnica korpusu (pod kołnierzem): ok. 40,7 mm (przeznaczona do standardowego otworu montażowego 41 mm).
Średnica zewnętrzna kołnierza (frontu): 52 mm (zapobiega wpadnięciu stacyjki do wnętrza obudowy).
Typ montażu: "Snap-in" (na zatrzaski) – stacyjkę wciska się w otwór bez użycia dodatkowych nakrętek.

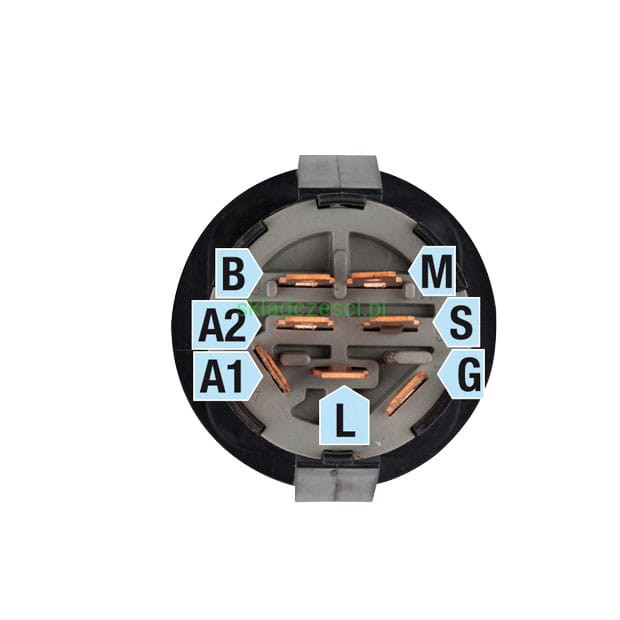

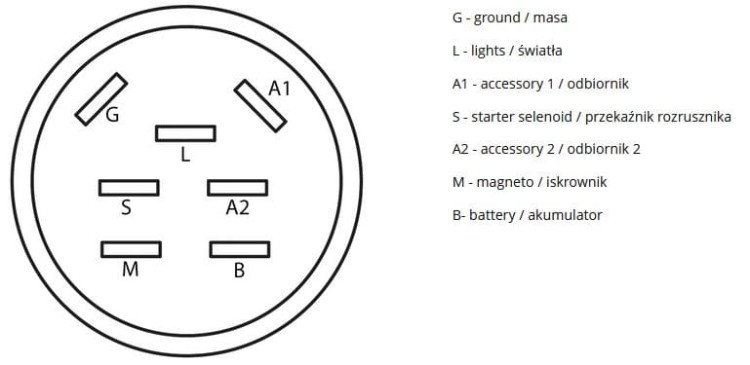

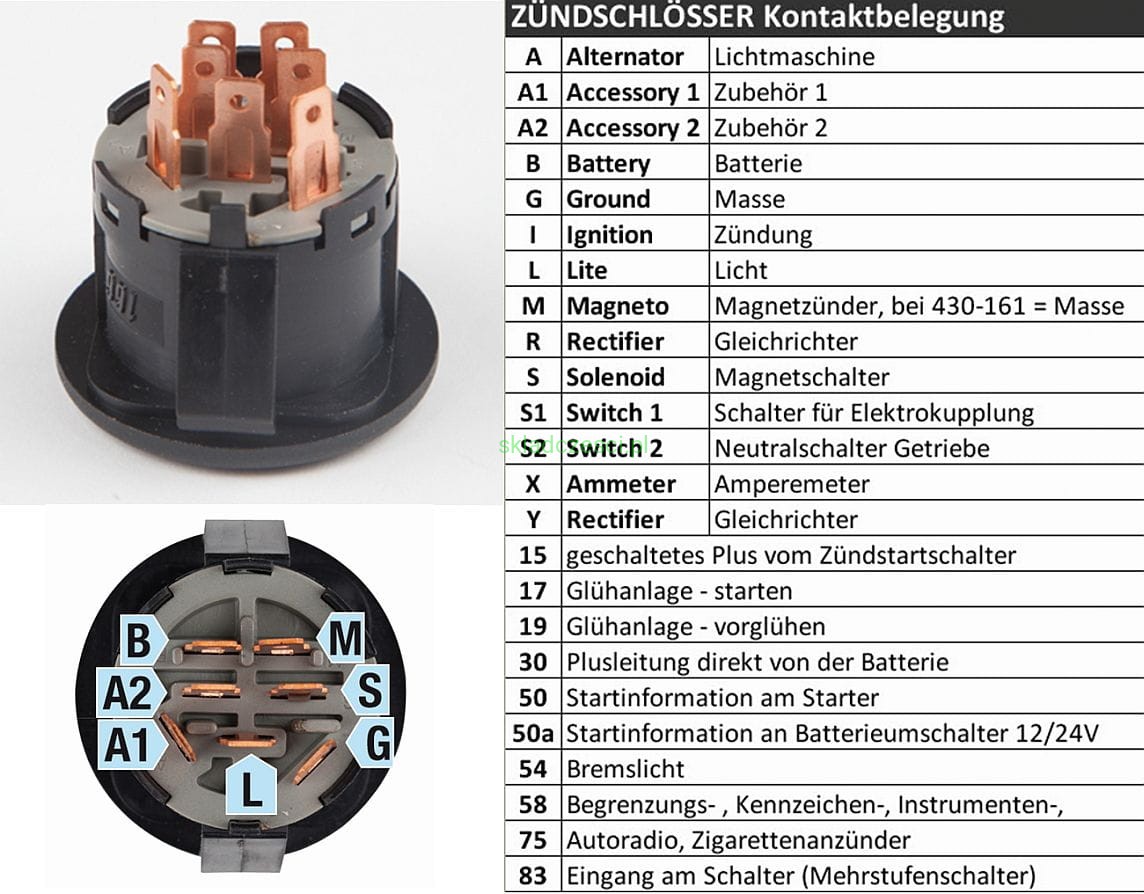

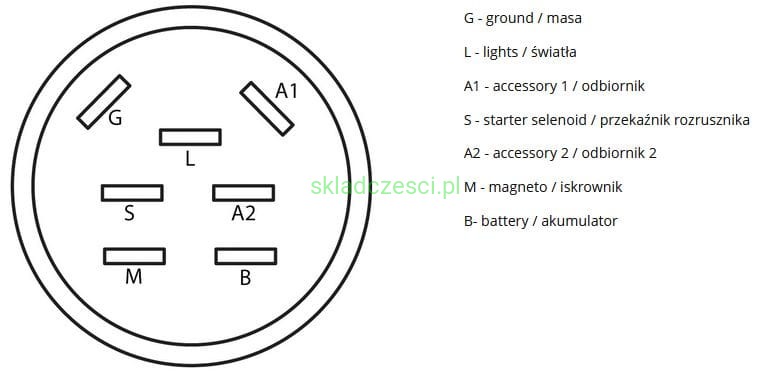

Opis wyprowadzeń (piny):

Piny są zazwyczaj oznaczone literami, co ułatwia montaż:

B (Battery): Stałe zasilanie +12V bezpośrednio z bieguna dodatniego akumulatora (zabezpieczone bezpiecznikiem).
S (Starter): Wyjście na elektromagnes rozrusznika (solenoid). Podaje prąd +12V tylko w pozycji kluczyka "Rozruch".
M (Magneto): Obwód gaszenia silnika (cewka zapłonowa). Zwarcie tego pinu do masy powoduje natychmiastowe zgaszenie silnika.
G (Ground): Masa układu elektrycznego (połączenie z ramą pojazdu / minusem akumulatora).
L (Lights): Wyjście zasilające oświetlenie (reflektory) kosiarki. Aktywne zazwyczaj w dedykowanej pozycji kluczyka.
A1 (Accessory 1): Zasilanie akcesoriów po przekręceniu kluczyka (np. licznik motogodzin, wskaźniki).
A2 (Accessory 2): Alternator / regulator napięcia lub obwód ładowania akumulatora (zależnie od schematu instalacji danej marki).

Stan styków w poszczególnych pozycjach kluczyka

Prawidłowe działanie stacyjki polega na wewnętrznym łączeniu odpowiednich pinów w danej pozycji kluczyka:

Pozycja STOP (Wyłączony):

Połączone wewnętrznie: M + G + A1
Działanie: Pin cewki (M) zostaje zwarty do masy (G), co odcina iskra i gasi silnik.

Pozycja ŚWIATŁA (Akcesoria):

Połączone wewnętrznie: B + L
Działanie: Akumulator zasila obwód świateł, silnik pozostaje wyłączony.

Pozycja PRACA (Uruchomiony silnik):

Połączone wewnętrznie: B + A1 + A2
Działanie: Prąd z akumulatora zasila osprzęt, a obwód ładowania zostaje zamknięty. Pin cewki (M) jest odizolowany od masy (G), umożliwiając pracę silnika.

Pozycja ROZRUCH (Odbijająca):

Połączone wewnętrznie: B + S + A1
Działanie: Prąd z akumulatora (B) trafia na rozrusznik (S) w celu zakręcenia wałem.

Kompatybilność i numery katalogowe (OEM)

Stacyjka posiada układ 7 pinów (styków) oraz 4 pozycje kluczyka i jest zamiennikiem części o numerach:

AYP:163968, 175442, 175566, 193350

BOLENS: 725-1741, 925-1741

HUSQVARNA: 532 16 39-68, 532 17 54-42, 532 17 55-66, 532 19 33-50, 532163968, 532175442, 532175566

JOHN DEERE: GY20074

JONSERED: 532 16 39-68, 532 17 54-42, 532 17 55-66

MC CULLOCH: 532 16 39-68, 532 17 54-42, 532 17 55-66

MTD: 725-1741, 925-1741

MURRAY: 94762, 94762MA

PARTNER: 532 16 39-68, 532 17 54-42, 532 17 55-66

POULAN: 532 16 39-68, 532 17 54-42, 532 17 55-66

Przykładowe zastosowanie stacyjki:

John Deere

Stacyjka pasuje do większości serii konsumenckich (L, LA, D, E, S, X) produkowanych od lat 2000., w tym modeli: 102-190C, D100-D170, E100-E180, S100-S240, X105-X167.

MTD / Yard Machines / Bolens / Troy-Bilt

Pasuje do modeli z ramą "Step-Thru" i napędem Auto-Drive od 1999 r., w tym serii LE-RN, traktorów Yard-Man (12.5-20 HP), Bolens oraz wybranych modeli Troy-Bilt (Pony, Bronco, Super Bronco).

Husqvarna / Jonsered / Partner / Craftsman (Grupa AYP)

Stacyjka oznaczona numerem OEM 532175566 pasuje do wielu serii, np. LT/LTH (130-154), YT/YTH (150-1848), CT/CTH (130-171), a także modeli marek Jonsered, Partner i Craftsman.

Pozostałe marki (Grupa MTD/Inne)

Cub Cadet: Serie CC 700/1000 i XT1/XT2.
Murray: Modele z kosiskami 30"-46".
Gutbrod: Serie DLX i GLX.
Scotts: Seria L i S.

BOLENS: BL155-92A BL175-105A BL175-107T BL155-92A BL175-92H BL175-105A BL180-105H BL185-105H BL200-107H BL220-122H M762F

MTD: JN 150 JE 125

Gutbrod: DLX 96 DLX 107 GLX 105

Husqvarna: CT130 CT135 CT150 CT151 CT160 CTH130 CTH135 CTH150 TWIN CTH151 CTH155 CTH160 CTH170 CTH171 CTH172 CTH180XP CTH191 CTH200 LT125 LT130 LT135 LT150 LT151 LTH125 LTH130 LTH135 LTH151 YT130 YT150 YT155 YTH130 YTH135 YTH150 YTH151 YTH155 YTH170

JOHN DEERE: L100, L105, L107, L110, L120, L130, G110, LY18

PARTNER, MURRAY, AYP, POULAN i wiele innych

MTD

G 200 - 14AQ808H678 (2003, 2004)

115/92 B - 13HH761E600 (2015, 2016, 2017), 13IH761E600 (2018, 2019)

115/92 R - 13HH761E612 (2015, 2016, 2017)

12/96 T - 13AH761F676 (2006, 2007)

13/92 - 13AC488E678 (2004)

130/92 H - 13AH711E615 (2011)

13538 - 13AC762F308 (2010, 2011)

145/92 RD - 13HM765E635 (2014)

145/96 SD - 13HM765F635 (2014)

15,5/107 - 13AM763G662 (2007)

155-92 LE - 13HM71KE676 (2014)

16/92 H - 13AT715E600 (2013)

160/92 H - 13AT713E678 (2010, 2011, 2012)

17/42 - 13AV765S306 (2015)

175.96 L - 13CN761F686 (2012)

175/105 H - 13A3497N676 (2008)

175/107 - 13AN763G615 (2008)

17542 - 13AN775S308 (2010, 2011)

180/105 H - 13AT493N678 (2007)

180/105 T - 13AT76KN615 (2013)

180/92 HT - 13A3498E676 (2006, 2007), 13A4498E676 (2007)

180/92 T - 13IT76KE615 (2017)

185/107 - 13BO773G615 (2011)

185/92 - 13AJ713E678 (2010)

20/105 H - 13AT715N600 (2013)

20/42 - 13AT775G308 (2009), 13AT77KG308 (2010), 13BT77KS308 (2015, 2016, 2017, 2018)

20/42 Automatic - 13AT785S306 (2017)

20/46 - 13AT77KT308 (2011)

200/105 H - 13AT493N676 (2008)

200/105 HT - 13A4498N676 (2007), 13A7498N676 (2006, 2007)

200/105 T - 13HT76KN615 (2015, 2017)

22/46 - 13AT77KT308 (2014, 2016, 2017, 2018)

220/105 H - 13AU493N615 (2008)

24/107 H - 13BI793G686 (2011, 2012)

638 RL - 13AC762F370 (2008)

742 RL - 13AN772G370 (2009), 13AT77KS329 (2011)

742 SRL - 13AT775G370 (2009)

Advance PE 160 HK - 13RG71KE676 (2013)

Advance PG 160 HK - 13TG79KG676 (2013)

Advance PN 180 HK - 13RG71KN676 (2013)

ANTHRACITE POWER 76 - 13A776KC676 (2022), 13AH76KC676 (2021)

ANTHRACITE POWER 92 - 13AM71SE676 (2023), 13BM71KE676 (2020), 13CM71KE676 (2021, 2022), 13KN71KE676 (2020)

BE 107 T - 13HM76KG648 (2015)

BE 92 T - 13HH76KE648 (2016, 2017), 13IH76KE648 (2018, 2020)

BE 96 T - 13HH76KF648 (2014, 2015, 2016), 13IH76KF648 (2018, 2019)

Black 200-107 TB - 13HT76KG615 (2016)

Blue Attraction 92-155 H - 13I271KE676 (2016), 13IM71KE676 (2015)

Celebration 105 A - 13AV488N686 (2005), 13AW488N686 (2005)

Celebration 105 H - 13A7498N686 (2005)

Celebration 92 A - 13AV488E686 (2005, 2007)

DL 1050 TB - 13HU76KN677 (2017)

DL 1070 TB - 13HU76KG677 (2017)

DL 92 BH - 13HH71KE677 (2015, 2016)

DL 92 H - 13H2715E676 (2014)

DL 92 T - 13H2765E676 (2014)

DL 920 H - 13H271KE677 (2017, 2018)

DL 920 T - 13H276KE677 (2017), 13I276KE677 (2018)

DL 96 H - 13H2795F676 (2014)

DL 96 T - 13H2765F676 (2014)

DL 960 H - 13H279KF677 (2017, 2018)

DL 960 T - 13H276KF677 (2017, 2018)

Gold 125/76 - 13AH761C615 (2012)

Gold 130/92 - 13AH771E615 (2012)

Gold 130/96 - 13CH771F615 (2012)

Gold 175/105 - 13AN771N615 (2012)

Gold 175/107 - 13BN761G615 (2012)

Gold 200-105 T - 13BT76KN615 (2018, 2019)

Gold 220-105 T - 13HU76KN615 (2017)

JE 125 H - 13AC498E678 (2004)

JE 135 A - 13A1483E678 (2007), 13AA488E678 (2004), 13AH488E670 (2007), 13AH488E678 (2005), 13AM488E678 (2005), 13CA488E678 (2005)

JE 135 AT - 13A1488E678 (2005)

JE 135 H - 13AH493E676 (2007, 2008)

JE 145 A - 13AM483E478 (2007), 13AM483E670 (2007), 13AM483E678 (2006, 2007), 13AM488E670 (2007)

JE 150 H - 13AA498E678 (2004), 13AM498E678 (2005), 13CA418E678 (2003)

JF 135 H - 13AH793F478 (2007), 13AH793F678 (2007)

JG 155 H - 13AM793G478 (2007), 13AM793G678 (2006, 2007)

JN 130 A - 13AM488N622 (2005)

JN 135 AT - 13A1488N622 (2006, 2007)

JN 150 A - 13AA488N678 (2004), 13AM488N678 (2005), 13CA408N678 (2004), 13CA488N678 (2004)

JN 150 H - 13AM493N676 (2007, 2008), 13AM498N670 (2007), 13AM498N678 (2005, 2006, 2007)

JN 155 A - 13AM483N478 (2007), 13AM483N678 (2006, 2007)

JN 175 H - 13A3498N678 (2005)

JN 175 HB - 13AD498N676 (2005)

JN 180 H - 13AQ498N678 (2004)

JN 200 AT - 13A7483N478 (2007), 13A7483N678 (2006, 2007), 13A7488N622 (2006, 2007), 13A7488N678 (2004, 2005)

LA 125 - 13RH773A600 (2010)

LA 135 - 13AH773A400 (2009), 13AH783A400 (2008), 13AH783A600 (2008, 2009)

LC 125 - 13AH773C600 (2009, 2010, 2011, 2012)

LC 145 - 13AM773C600 (2009)

LE 125/92 H - 13AH711E600 (2010)

LE 130 - 13RH763E600 (2011, 2012)

LE 135 - 13AH773E400 (2008), 13AH773E600 (2008, 2009), 13RH773E600 (2010)

LE 135 H - 13AH713E600 (2010)

LE 155 - 13AM773E600 (2009)

LE 155 H - 13RM713E678 (2011, 2012)

LE 160/92 H - 13AT71KE676 (2013), 13HT71KE676 (2014)

LE 180/92 H - 13IT71KE676 (2016, 2017, 2018, 2019, 2020), 13JT71KE676 (2019, 2020), 13KT71KE676 (2021, 2022)

LF 125 - 13AH773F400 (2008), 13AH773F600 (2008, 2009), 13EH773F600 (2009), 13RH773F600 (2010)

LF 125 H - 13AH793F600 (2010)

LF 130 - 13TH763F600 (2011, 2012)

LF 155 - 13AM773F600 (2009), 13CM763F600 (2012, 2013)

LF 155 H - 13TM793F678 (2011, 2012)

LF 155 T - 13CM763F600 (2011)

LG 135 - 13AH773G400 (2008)

LG 155 - 13TM773G600 (2012)

LG 175 - 13AD773G600 (2008), 13AN773G400 (2008), 13AN773G600 (2008, 2009), 13EN773G600 (2009), 13RN773G600 (2010), 13TN773G600 (2011)

LG 175 H - 13EN793G600 (2010), 13TN793G678 (2011, 2012)

LG 200 H - 13TT793G678 (2011, 2012)

LH 175 - 13AN793G676 (2008)

LN 155 - 13AM773N400 (2008), 13AM773N600 (2008, 2009), 13RM773N600 (2010, 2011, 2012)

LN 175 H - 13AN713N600 (2010), 13RN713N678 (2011, 2012)

LN 185 - 13AO773N600 (2011)

LN 200 H - 13RT713N678 (2011, 2012)

LT 105 EXHK - 13AG71KN682 (2018, 2019), 13BG71KN682 (2019, 2020)

LT 107 EXHK - 13AG79KG682 (2018, 2019), 13BG79KG682 (2019, 2020), 13CG79KG682 (2021, 2022)

LT 107 EXTB - 13HT76KG682 (2016, 2017, 2018, 2019), 13IT76KG682 (2019, 2020)

LT 92 EXH - 13H271KE682 (2016)

LT 92 EXHB - 13HM71KE682 (2017, 2018, 2019), 13IM71KE682 (2019, 2020)

LT 92 EXT - 13AB76KE682 (2020), 13BB76KE682 (2021, 2022), 13H276KE682 (2016, 2017), 13I276KE682 (2018, 2019, 2020)

LT 92 H - 13AH711E679 (2012)

LT 92R EXT - 13AB77SE682 (2023)

LT 92S EXT - 13AB77SY682 (2023)

LT 96 Edition-Suisse 12/13 - 13CH771F679H (2013)

LT 96 EXH - 13H279KF682 (2016)

LT 96 EXHB - 13AM79KF682 (2018, 2019), 13BM79KF682 (2019)

LT 96 EXT - 13AB76KF682 (2020), 13BB76KF682 (2021, 2022), 13H276KF682 (2016, 2017, 2018, 2019, 2020)

LTEX 107 H - 13CO79KG682 (2013, 2014), 13HO79KG682 (2014)

LTEX 107 HB - 13HT79KG682 (2015)

LTEX 92 T - 13HM76KE682 (2015)

LTEX 96 T - 13CM76KF682 (2013, 2014), 13GM76KF682 (2014, 2015), 13HM76KF682 (2014, 2015)

LTEX 96 TB - 13GM76KF682 (2013)

LUXURY L EDITION - 13AT71KN615 (2020), 13BT71KN615 (2021)

MTD 76 - 13A7765C600 (2019, 2020), 13B7765C600 (2021, 2022), 13H2765C600 (2016, 2017), 13H2765F600 (2018), 13I2765C600 (2018, 2019, 2020)

MTD 92 - 13A7765E600 (2019, 2020), 13B7765E600 (2021, 2022), 13BH765E600 (2019), 13CH765E600 (2019, 2020), 13H2765E600 (2016, 2017), 13I2765E600 (2018, 2019)

MTD 96 - 13A7765F600 (2019, 2020), 13AH765F600 (2019), 13B7765F600 (2021, 2022), 13BH765F600 (2019, 2020), 13H2765F600 (2016, 2017, 2018, 2019, 2020)

Optima LE 130 - 13HH76KE678 (2014), 13RH76KE678 (2013, 2014), 13RH76KE678W (2013, 2014)

Optima LE 145 H - 13IM71KE378 (2017), 13IM71KE678 (2015, 2016, 2017, 2018, 2019)

Optima LE 155 H - 13HM71KE678 (2014), 13HM71KE678N (2014), 13RM71KE678 (2013, 2014), 13RM71KE678N (2013)

Optima LF 130 - 13HH76KF678 (2014), 13TH76KF678 (2013, 2014)

Optima LF 145 H - 13HM79KF678 (2015, 2016)

Optima LG 155 - 13HM77KG678 (2014, 2015, 2016, 2017, 2018), 13TM77KG678 (2013, 2014)

Optima LG 165 H - 13IN79KG678 (2015, 2016, 2017, 2018, 2019, 2020)

Optima LG 175 H - 13HN79KG678 (2014), 13TN79KG678 (2013, 2014)

Optima LG 200 H - 13AJ78SS678 (2023), 13AJ79KG678 (2020), 13BJ79KG678 (2021, 2022), 13HT79KG678 (2014, 2015, 2016, 2017, 2018, 2019, 2020), 13IT79KG678 (2019, 2020), 13TT79KG678 (2013, 2014)

Optima LN 155 - 13HM77KN678 (2014), 13RM77KN678 (2013, 2014)

Optima LN 165 H - 13IN71KN378 (2015, 2016), 13IN71KN678 (2015, 2016, 2017, 2018, 2019, 2020)

Optima LN 175 H - 13HN71KN678 (2014), 13HN71KN678N (2014), 13RN71KN678 (2013, 2014), 13RN71KN678N (2013)

Optima LN 180 H - 13HT71KN600 (2017), 13HT71KN678 (2016)

Optima LN 200 H - 13AJ71KN678 (2020), 13AJ71SN678 (2023), 13BJ71KN678 (2021, 2022), 13HT71KN378 (2015, 2016, 2017), 13HT71KN678 (2014, 2015, 2016, 2017, 2018, 2019, 2020), 13HT71KN678N (2014), 13IT71KN678 (2019, 2020), 13JT71KN678 (2021), 13RT71KN678 (2013, 2014)

P 155 AME - 13AM783E478 (2008), 13AM783E678 (2008, 2009)

P 155 HE - 13AM713E678 (2010)

P 155 HF - 13AM793F678 (2008, 2009), 13AT783N478 (2008)

P 155 TE - 13AM773E478 (2009)

P 160 HG - 13BT793G678 (2010)

P 180 AMN - 13AT783N478 (2008), 13AT783N678 (2008, 2009)

P 180 HG - 13AT793G478 (2008), 13AT793G678 (2008, 2009)

P 180 TN - 13AT773N478 (2009)

P 200 HN - 13AT713N678 (2010)

Platinum RD 23/105 H - 13BB513N686 (2008)

Platinum SD 20/107 H - 13AP793G686 (2008)

Platinum SD 25/107 H - 13AI793G686 (2007, 2009, 2010), 13BI793G686 (2013)

Power 1750 - 13HN715N683 (2016, 2017, 2018, 2019), 13HN715N683H (2017), 13IN715N683 (2019, 2020)

POWER EDITION 1750 - 13A8715N683 (2021, 2022)

Prot 220 RD - 13AU783N631 (2008)

Racing 125-96 - 13EH761F676 (2010)

Racing 155-107 - 13EM761G600 (2010)

Racing 175-107 H - 13EN791G600 (2010)

Rasentrac 107 H - 13AT793G626 (2008, 2009)

Rasentrac 107 T - 13AN763G626 (2008, 2009)

RE 125/92 B - 13AH761E600 (2012), 13AH762E400 (2009)

RE 145 - 13HM76KE600 (2016)

RH 135/105 B - 13BA508N600 (2003, 2004)

RH 150/105 - 13A3488N400 (2006, 2007), 13A3488N600 (2006, 2007)

RH 150/92 B - 13AA488E676 (2004), 13AM488E676 (2005)

RH 155/105 H - 13BA519N600 (2004)

RH 165/105 H - 13BD517N600 (2004)

RH 170/105 H - 13AW493N676 (2006, 2007)

RH 175/105 A - 13A3488N600 (2005)

RH 180/105 B - 13AT488N676 (2004, 2005)

RS 125/96 - 13A1762F400 (2007), 13A1762F600 (2006, 2007)

RS 125/96 B - 13AH761F600 (2010), 13AH762F400 (2007, 2008), 13AH762F600 (2006, 2007, 2009), 13AH762F670 (2008), 13CH761F600 (2012), 13EH762F600 (2011)

RS 135/107 - 13A1762G600 (2006, 2007)

RS 135/96 B - 13AH768F678 (2007)

RS 155/107 - 13AM762G600 (2007)

RS 180/107 - 13A3762G400 (2006, 2007), 13A3762G600 (2006, 2007), 13AT798G676 (2008)

RS 220/107 - 13A4762G600 (2007)

SE 135 A - 13AA508E670 (2002), 13AA508E678 (2002), 13BA508E670 (2003), 13BA508E678 (2003)

SE 150 H - 13BA518E678 (2003)

SE 155 H - 13AP518E678 (2002)

SE 160 AT - 13A7508E678 (2002)

SG 155 A - 13AP508G678 (2002, 2003)

SG 175 H - 13AD518G678 (2002, 2003)

SILVERTRAC 107T/175 - 13AM77SS677 (2023)

SL 135 BS - 13AH768F676 (2007)

SL 155 BS - 13AM768G676 (2007)

Smart RC 125 - 13A776KC600 (2019, 2020), 13AH765C600 (2013, 2014), 13B776KC600 (2021, 2022), 13HH765C600 (2014), 13HH76KC600 (2014, 2015, 2016, 2017), 13IH76KC600 (2018, 2019, 2020)

Smart RE 115 - 13AH765E676 (2014), 13HH765E676 (2014, 2015)

Smart RE 125 - 13A776KE600 (2019, 2020), 13A777SE600 (2023), 13AH765E600 (2013, 2014), 13B776KE600 (2022), 13HH765E600 (2014), 13HH76KE600 (2014, 2015, 2016, 2017), 13IH76KE600 (2018, 2019, 2020)

Smart RE 125 M - 13A2765E600 (2013)

Smart RE 130 H - 13A771KE600 (2019, 2020), 13AB71SE600 (2023), 13AH715E600 (2013, 2014), 13B771KE600 (2021), 13HH715E600 (2014), 13HH71KE600 (2014, 2015, 2016, 2017, 2018, 2019, 2020)

Smart RE 130 HM - 13A271KE600 (2018, 2019, 2020)

Smart RE 145 - 13AM765E600 (2013), 13HM765E600 (2014)

Smart RE 175 - 13AN765E600 (2013)

Smart RF 125 - 13A776KF600 (2019, 2020), 13A777SY600 (2023), 13B776KF600 (2021, 2022), 13CH765F600 (2013, 2014), 13HH765F600 (2014), 13HH76KF600 (2014, 2015, 2016, 2017, 2018, 2019, 2020)

Smart RF 125 H - 13CH795F676 (2013, 2014), 13HH795F676 (2014)

Smart RF 125 M - 13C2765F600 (2013, 2014)

Smart RF 130 H - 13AB78SY600 (2023), 13B771KE600 (2022), 13HH79KF600 (2014, 2015, 2016, 2017, 2018, 2019, 2020)

Smart RF 130 HM - 13A279KF600 (2018, 2019)

Smart RF 145 H - 13CM795F600 (2014), 13HM795F600 (2014)

Smart RG 145 - 13A876KG600 (2020, 2021, 2022), 13A877SS600 (2023), 13CM765G600 (2013, 2014), 13HM765G600 (2014), 13HM76KG600 (2014, 2015, 2016, 2017, 2018, 2019, 2020), 13IM76KG600 (2019, 2020)

Smart RG 175 - 13BN761G600 (2013)

Smart RN 145 - 13A876KN600 (2020, 2021, 2022), 13A877SN600 (2023), 13AM765N600 (2013, 2014), 13HM765N600 (2014), 13HM76KN600 (2014, 2015, 2016, 2017), 13IM76KN600 (2018, 2019, 2020), 13JM76KN600 (2019, 2020)

SN 135 A - 13AA508N678 (2002)

SN 150 A - 13BA508N678 (2003, 2004)

SN 155 H - 13AP518N670 (2002), 13AP518N678 (2002), 13BA518N670 (2004)

SN 170 A - 13B3508N678 (2003)

SN 180 AT - 13A7508N678 (2002), 13B7508N678 (2003, 2004)

SN 180 H - 13BQ518N678 (2003)

SN 200 HAT - 13B7518N678 (2005)

SN 210 A - 13BO508N678 (2003), 13BT508N678 (2003)

Spider 76/145 - 13AM773C631 (2008)

White Passion 76.125T - 13AH76KA676 (2018, 2019), 13BH76KA676 (2019, 2020)

White Passion 92.165H - 13IN71KE676 (2017, 2018, 2019), 13JN71KE676 (2019, 2020)

BOLENS M 762 F

BOLENS BL220/220 H

BOLENS BL200/107 H

BOLENS BL200/105H

BOLENS BL200 H

BOLENS BL185/105H

BOLENS BL180/105H

BOLENS BL175/92H

BOLENS BL175/105H

BOLENS BL175/105A

BOLENS BL175/105 T

BOLENS BL175/105 AT

BOLENS BL155-92 T

BOLENS BL155/92AT

BOLENS BL155/92A

BOLENS BL 175/107 T

MTD V-RTS175-107 T

MTD VLB175-107 T

MTD VL92HBA

MTD VL165H42 TD

MTD TORNADO 95-11.5 T

MTD TORNADO 108-15.5 T

MTD SN155 H

MTD SN150 A

MTD SL 135 BS

MTD SILVERTRAC 22-105 H

MTD SILVERTRAC 175-1015 H

MTD SILVERTRAC 15-92 A

MTD SILVERTRAC 145-96

MTD SE160 AT

MTD SE150 H

MTD SC180-105

MTD S220-105 H

MTD RTH155-105

MTD RTH130-92

MTD RS22-107

MTD RS175-107

MTD RS125-96 B

MTD RMS7145-92 H

MTD RMH7200-105 H

MTD RMH7145-92 H

MTD RMH7135-76 AM

MTD RMH514-92 A

MTD RH150-105

MTD RD506 N

MTD RASENTRAC 107T-175

MTD RANGER 2T

MTD RANGER 1 155-96T

MTD PX18BT107H

MTD POLO 97-13T

MTD POLO 97-13.5T

MTD POLO 108-15.5H

MTD PLATINUM RD23-105H

MTD MF38 15SH

MTD MF30 15RT

MTD MF30 15RA

MTD MF30 13RH

MTD MF20 MD

MTD MASTERCUT 92-155

MTD MASTERCUT 92 A

MTD MASTERCUT 92

MTD M200-105 H

MTD LT2000

MTD KROSSER 92-15.5 T

MTD KROSSER 80-12.5 T

MTD JN175 HB

MTD JN150 H

MTD JN150 A

MTD JLX96 S

MTD JLX76 R

MTD JLX170 SH

MTD JE145 A

MTD JE135 A

MTD HN5200

MTD HN5180

MTD HE5135

MTD GLX122 RHL

MTD GLX105 RHL

MTD GLX105 RALK

MTD GLX 92 RH

MTD GLX 92 RA

MTD FWT180-107

MTD FWB115-96

MTD EP180-105

MTD DLX96 SA

MTD DLX107 SA

MTD BT155-92 AH

MTD AP96B155

MTD AN5150 K

MTD AMH1650

MTD AE5135

MTD 4X4 CUBSTYLE

MTD 200 KRA

MTD 180/92 HT

MTD 175-107 H

MTD 170-92 A PREMIUM

MTD 155-96 T

MTD 155-107

MTD 145-96 T

MTD 125-92

MC CULLOCH MC17107

JONSERED LT2122 CMA

JONSERED LT2122 A

JONSERED LT2119 CMA

JONSERED LT2119 A

JONSERED LT2118 CMA

JONSERED LT2118 A

JONSERED LT2117 CMA

JONSERED LT2117 A

JONSERED LT2116 A

JONSERED LT2115 CMA

JONSERED LT2115 CM

JONSERED LT2115 A

JONSERED LT2115

JONSERED LT2114 CMA

JONSERED LT2114 CM

JONSERED LT2114

JONSERED LT2112

JONSERED LT19 A

JONSERED LT18 A

JONSERED LT17 A

JONSERED LT16 A

JONSERED LT16

JONSERED LT15 A

JONSERED LT15

JONSERED LT14 A

JONSERED LT14

JONSERED LT13 A

JONSERED LT13

JONSERED LT12

JONSERED LT 2114 A

JONSERED ICT19 A

JONSERED ICT17 A

JONSERED ICT16 A

JONSERED ICT15 A

JONSERED ICT15

JONSERED ICT14 A

JONSERED ICT14

JONSERED ICT13 A

JONSERED ICT13

JONSERED ICT 18A

JOHN DEERE LY18

HUSQVARNA Z5426

HUSQVARNA Z4824

HUSQVARNA Z4818 BIA

HUSQVARNA Z18

HUSQVARNA Z16

HUSQVARNA YTH2754 T

HUSQVARNA YTH2546 TWIN

HUSQVARNA YTH2546 TD

HUSQVARNA YTH24V48 LS

HUSQVARNA YTH24V42 LS

HUSQVARNA YTH2246 TDR

HUSQVARNA YTH2242 TF

HUSQVARNA YTH2242 TDRF

HUSQVARNA YTH2242 TDF

HUSQVARNA YTH2242 T

HUSQVARNA YTH2242

HUSQVARNA YTH223 T

HUSQVARNA YTH220 TWIN

HUSQVARNA YTH20B42 T

HUSQVARNA YTH2042 XP

HUSQVARNA YTH1848 XP

HUSQVARNA YTH184 T

HUSQVARNA YTH180

HUSQVARNA YTH170

HUSQVARNA YTH151

HUSQVARNA YTH150 XP

HUSQVARNA YTH150 TWIN

HUSQVARNA YTH150

HUSQVARNA YTH MODELLE

HUSQVARNA YTH 224 T

HUSQVARNA YT150

HUSQVARNA YT130

HUSQVARNA WE261

HUSQVARNA SRD17530

HUSQVARNA SOGT22H48

HUSQVARNA LTH2142 DR

HUSQVARNA LTH2142 D

HUSQVARNA LTH1842

HUSQVARNA LTH1797

HUSQVARNA LTH1742

HUSQVARNA LTH171

HUSQVARNA LTH154

HUSQVARNA LTH1536

HUSQVARNA LTH152

HUSQVARNA LTH151

HUSQVARNA LTH1438

HUSQVARNA LTH1342 A

HUSQVARNA LTH1342

HUSQVARNA LTH130

HUSQVARNA LTH SERIE

HUSQVARNA LT2317 CMA2

HUSQVARNA LT2316 CM

HUSQVARNA LT2216

HUSQVARNA LT2213

HUSQVARNA LT2113

HUSQVARNA LT19538

HUSQVARNA LT18542

HUSQVARNA LT16542

HUSQVARNA LT1597

HUSQVARNA LT152

HUSQVARNA LT150

HUSQVARNA LT135

HUSQVARNA LT130

HUSQVARNA LT126

HUSQVARNA LT125

HUSQVARNA LOGTH2448 T

HUSQVARNA LGT24K54

HUSQVARNA IZ 21

HUSQVARNA GTH3052 TF

HUSQVARNA GTH27V48 LS

HUSQVARNA GTH2754

HUSQVARNA GTH2752 TF

HUSQVARNA GTH260 TWIN

HUSQVARNA GTH2554 XP

HUSQVARNA GTH2548 XP

HUSQVARNA GTH2545 XP

HUSQVARNA GTH 264 T

HUSQVARNA EZ 24T CE

HUSQVARNA CTH2542 XP

HUSQVARNA CTH2542 T

HUSQVARNA CTH222 T

HUSQVARNA CTH2138 R

HUSQVARNA CTH2036 XP

HUSQVARNA CTH2036 TWIN

HUSQVARNA CTH200 TWIN

HUSQVARNA CTH200

HUSQVARNA CTH192

HUSQVARNA CTH184 T

HUSQVARNA CTH182 T

HUSQVARNA CTH173

HUSQVARNA CTH171

HUSQVARNA CTH170

HUSQVARNA CTH163 T

HUSQVARNA CTH151 XP

HUSQVARNA CTH150 TWIN

HUSQVARNA CTH150

HUSQVARNA CT154

HUSQVARNA CT153

HUSQVARNA CT151

HUSQVARNA CT126

Atrybuty

Atrybuty, cechy, nr referencyjne produktu

Odpowiedni dobór części zamiennych

Nr referencyjne OEM 163968, 175442, 175566, 193350, 532 16 39-68, 532 17 54-42, 532 17 55-66, 532 19 33-50, 532163968, 532175442, 532175566, GY20074, 725-1741, 925-1741, 94762

Dobór części Nr katalogowy OE określa jednoznacznie daną część, tylko dobór części po tym nr gwarantuje prawidłowość doboru, ponieważ w sprzętach o tej samej nazwie mogły być montowane różne części w zależności od daty produkcji.

Dodatkowe informacje

Stacyjka w traktorku i kosiarce – mały element, wielka rola. Jak o nią dbać i jak wybrać nową?

Stacyjka w maszynach ogrodniczych, takich jak traktorki-kosiarki czy odśnieżarki, to kluczowy element układu zapłonowego, pełniący funkcję głównego przełącznika elektrycznego. Odpowiada ona nie tylko za uruchomienie silnika, ale również za sterowanie oświetleniem oraz systemami bezpieczeństwa maszyny.

Czym właściwie jest stacyjka w maszynie ogrodniczej?

Większość z nas postrzega stacyjkę po prostu jako miejsce na kluczyk. W rzeczywistości to zaawansowany przełącznik wielofunkcyjny. Jej zadaniem jest nie tylko uruchomienie rozrusznika, ale też:

Odcięcie zapłonu (bezpieczne gaszenie silnika),
Zarządzanie masą (ważne dla ochrony cewki zapłonowej),
Obsługa świateł oraz systemów bezpieczeństwa (np. czujników pod fotelem czy przy koszu).

Typy i rodzaje stacyjek

Stacyjki dzielą się głównie ze względu na liczbę styków (pinów) oraz funkcje, jakie realizują w danej maszynie:

Stacyjki 5-pinowe: Najczęściej spotykane w prostszych modelach traktorków. Obsługują podstawowe funkcje: wyłączenie (masę), zapłon oraz rozruch.
Stacyjki 6-pinowe i 7-pinowe: Stosowane w bardziej zaawansowanych maszynach (np. marki Husqvarna, McCulloch). Dodatkowe piny służą do obsługi świateł, czujników bezpieczeństwa lub koszenia na wstecznym biegu (funkcja RMC – Reverse Mow Control).
Stacyjki uniwersalne: Modele zaprojektowane tak, aby pasowały do wielu marek, takich jak MTD, Honda czy Stiga, o ile zgadza się układ pinów i średnica otworu montażowego.

Budowa i zastosowanie

Stacyjka składa się z dwóch głównych części:

Bębenka z zamkiem: Mechanizmu, do którego wkłada się kluczyk.

Kostki elektrycznej: Układu styków, który przekierowuje napięcie z akumulatora do rozrusznika, cewki zapłonowej i innych odbiorników.

Urządzenia te montowane są w panelach sterowania maszyn spalinowych wyposażonych w rozrusznik elektryczny. Dzięki nim możliwe jest szybkie i bezpieczne odcięcie zapłonu w razie awarii.

Typowe usterki i objawy

Stacyjki pracują w trudnych warunkach (pył, wilgoć, wibracje), co prowadzi do ich zużycia. Typowe sygnały ostrzegawcze to:

Problemy mechaniczne: Kluczyk ciężko się przekręca, zacina się lub wypada ze stacyjki.
Problemy elektryczne: Brak reakcji rozrusznika na przekręcenie kluczyka, silnik gaśnie zaraz po odpaleniu lub nie można go wyłączyć.
Zalanie styków: Wilgoć może powodować zwarcie, co objawia się samoczynnym rozładowywaniem akumulatora lub "wariowaniem" kontrolek.

Dlaczego stacyjki się psują?

Maszyny ogrodnicze pracują w trudnych warunkach. Najwięksi wrogowie stacyjki to:

Wilgoć i korozja: Mycie kosiarki myjką ciśnieniową to najkrótsza droga do zaśniedzenia styków.

Pył i kurz: Drobinki trawy i piasku dostają się do środka bębenka, co powoduje zacinanie się kluczyka.

Wibracje: Ciągłe drgania maszyny mogą poluzować wewnętrzne połączenia elektryczne.

Objawy, które powinny Cię zaniepokoić

Kluczyk „luźno” chodzi lub wypada ze stacyjki podczas pracy.
Rozrusznik kręci tylko „raz na jakiś czas”.
Silnik gaśnie samoczynnie na nierównościach terenu.
Nie możesz zgasić maszyny kluczykiem (musisz zdjąć fajkę ze świecy).

Konserwacja i wymiana

Aby przedłużyć życie stacyjki, warto okresowo czyścić ją alkoholem izopropylowym i stosować dedykowane smary do zamków (np. z teflonem). W przypadku wymiany należy zawsze dobierać część po numerze katalogowym konkretnego modelu maszyny (np. stacyjka AL-KO) lub dokładnie porównać układ pinów na kostce, aby uniknąć uszkodzenia instalacji elektrycznej.

Słowniczek pinów – co oznaczają litery na stacyjce?

Jeśli wyjmiesz stacyjkę i przyjrzysz się jej od tyłu (przy pinach), zobaczysz wytłoczone litery. Każda z nich odpowiada za konkretną funkcję w Twoim traktorku lub kosiarce. Oto najpopularniejszy standard stosowany przez producentów takich jak MTD, Murray, Ariens czy Husqvarna:

Litera	Nazwa (ang.)	Funkcja w maszynie
G	Ground	Masa. Podstawa układu, służy do gaszenia silnika poprzez zwarcie cewki do masy.
M	Magneto	Cewka zapłonowa. Połączona z G powoduje zatrzymanie pracy silnika.
B	Battery	Akumulator. Stałe zasilanie 12V przychodzące z baterii.
S	Starter	Rozrusznik. Przekazuje prąd do elektromagnesu (bendiksu), by odpalić silnik.
L	Lights / Accessories	Światła / Akcesoria. Zasilanie świateł lub licznika motogodzin po przekręceniu kluczyka.
A	Accessory	Dodatki. Podobne do L, często zasila np. sprzęgło elektromagnetyczne noży.
R	Regulator	Ładowanie. Pin połączony z alternatorem/regulatorem napięcia w celu ładowania akumulatora.

Jak to sprawdzić multimetrem?

Jeśli masz wątpliwości, czy Twoja stara stacyjka jest sprawna, ustaw miernik na „test ciągłości” (piszczenie).

W pozycji OFF: piny M i G powinny być ze sobą połączone (silnik jest „zmasowany”, czyli zgaszony).

W pozycji START: piny B i S powinny być połączone (prąd idzie na rozrusznik).

W pozycji ON (Run): piny B i L/A powinny mieć przejście (działa ładowanie i światła).

Ważna uwaga na koniec

Choć powyższy schemat jest standardem rynkowym, niektórzy producenci (np. starsze modele Stiga czy nietypowe kosiarki chińskie) mogą stosować własne układy. Dlatego zawsze porównuj kostkę – jeśli kolory kabli w Twojej maszynie nie pasują do opisu pinów na nowej stacyjce, nie podłączaj jej „na siłę”, by nie spalić bezpiecznika lub, co gorsza, cewki zapłonowej.

Checklista: Jak bezbłędnie kupić nową stacyjkę?

Zanim klikniesz „Dodaj do koszyka” lub pójdziesz do sklepu stacjonarnego, sprawdź te 5 punktów:

Liczba pinów (styków) – Policz metalowe wsuwki z tyłu starej stacyjki. Najpopularniejsze to 5, 6 lub 7 pinów.

Układ i oznaczenia literowe – Czy litery na starej stacyjce (np. G, M, B, S, L) pokrywają się z nowym modelem? To ważniejsze niż wygląd samej obudowy!

Średnica otworu montażowego – Zmierz otwór w desce rozdzielczej traktorka. Standard to zazwyczaj 16 mm, 19 mm, 22 mm lub 41 mm.

Rodzaj kluczyka – Czy potrzebujesz stacyjki na „zwykły” metalowy kluczyk, czy na specjalny plastikowy moduł (np. w nowszych modelach Husqvarna/Stiga)?

Funkcja RMC (Reverse Mow Control) – Jeśli Twój traktorek pozwala na koszenie na wstecznym biegu po przekręceniu kluczyka w specjalną pozycję, musisz kupić stacyjkę z obsługą tej funkcji (zazwyczaj 7-pinową).

Wskazówka: Jeśli Twoja stara stacyjka nie ma czytelnych oznaczeń, zrób zdjęcie kostki z przewodami (tej, którą wpinasz w stacyjkę). Kolory kabli często podpowiadają, jakiego modelu potrzebujesz!

Ważna zasada: Zanim kupisz nową stacyjkę, zawsze sprawdź układ pinów na starej części. Nawet jeśli obudowa wygląda identycznie, inne rozmieszczenie styków może doprowadzić do zwarcia!

Wymiana stacyjki to jedna z najprostszych napraw, którą możesz wykonać samodzielnie. Wystarczy odpiąć kostkę, odkręcić nakrętkę mocującą i włożyć nowy element. Pamiętaj tylko o dopasowaniu modelu do Twojej maszyny (najlepiej po numerze katalogowym części).

Ekspercka porada: Jak przedłużyć życie stacyjki?

Nie musisz być mechanikiem, by o nią zadbać. Raz na sezon warto psiknąć do otworu na kluczyk odrobinę smaru grafitowego lub dedykowanego preparatu do konserwacji zamków. Unikaj tłustych olejów, które przyciągają kurz i tworzą błoto wewnątrz mechanizmu. Jeśli myjesz maszynę, staraj się omijać panel sterowania szerokim łukiem!
