Solenoid przekaźnik włącznik magnetyczny stycznik – co to jest?

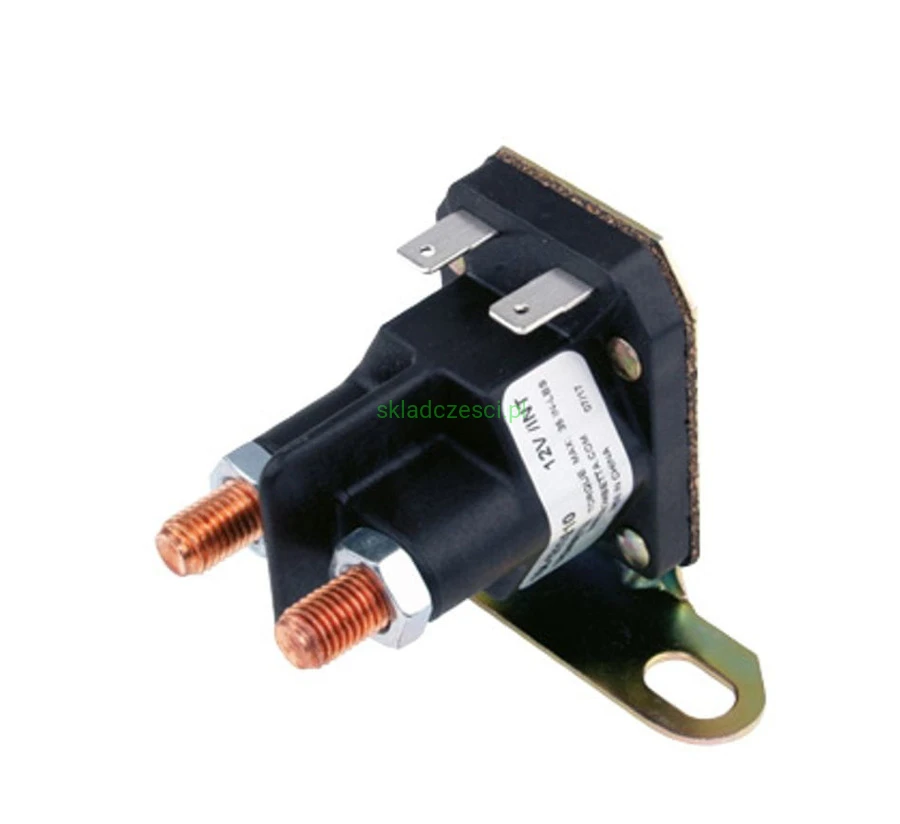

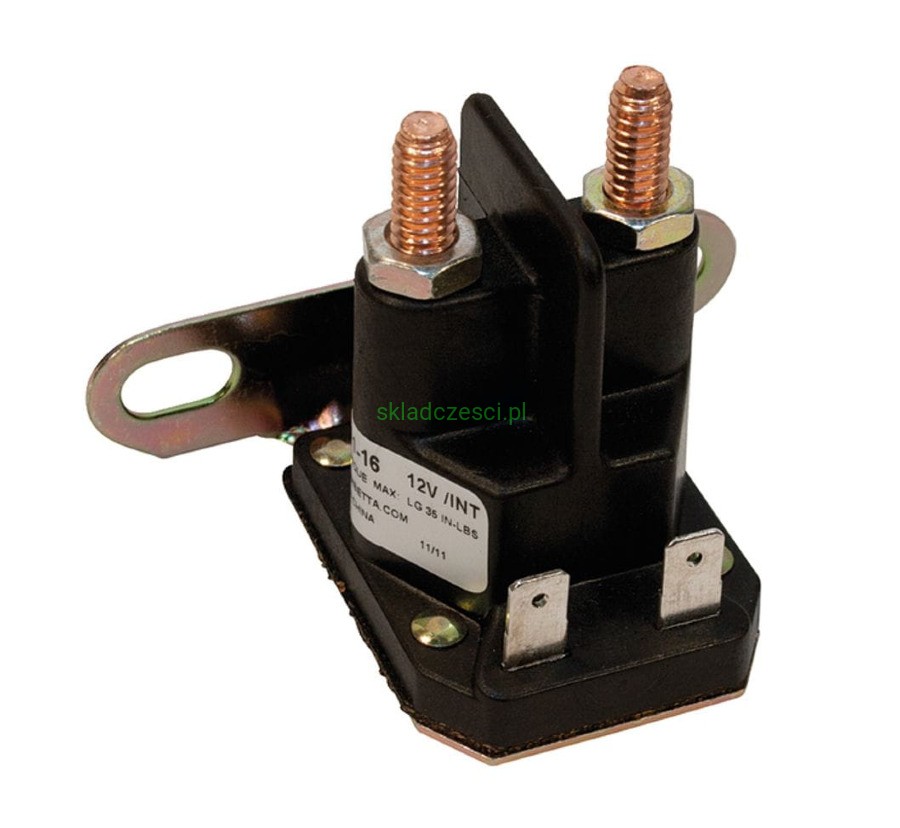

Solenoid Trombetta (i jego zamienniki) to elektromagnetyczny włącznik wysokoprądowy. Służy do bezpiecznego uruchamiania silnika kosiarki. Przekazuje wysokie natężenie prądu z akumulatora bezpośrednio do rozrusznika po przekręceniu kluczyka.

Poniżej znajdziesz szczegółowe zestawienie właściwości tego podzespołu.

Opis techniczny i konstrukcja

Urządzenie posiada kompaktową obudowę kompozytową, która jest odporna na wilgoć, wysokie temperatury oraz drgania silnika ogrodowego.

• Konstrukcja zazwyczaj 4-terminalowa: Posiada dwa duże złącza śrubowe (główne zasilanie) oraz dwa małe złącza sterujące (wsuwane konektory męskie).
• Izolowana podstawa: Konstrukcja uziemienia nie wymaga kontaktu z metalową ramą maszyny (masa jest podawana osobnym kablem na jeden z małych terminali).
• Odporność na warunki atmosferyczne: Uszczelniona struktura chroni wewnętrzne styki miedziane przed korozją i przedwczesnym wypaleniem.

Główne funkcje elementu

• Zdalne zamykanie obwodu: Pozwala na uruchomienie rozrusznika za pomocą małego natężenia prądu ze stacyjki, chroniąc jej delikatne styki przed stopieniem.
• Separacja napięciowa: Oddziela obwód sterowania (stacyjka, czujniki bezpieczeństwa siedzenia/noży) od obwodu roboczego (akumulator -> rozrusznik).
• Zapewnienie bezpieczeństwa: Współpracuje z systemami bezpieczeństwa traktorka. Silnik nie zapali, jeśli operator nie wciśnie hamulca lub nie wyłączy noży (wtedy prąd sterujący nie dotrze do solenoidu).

Zastosowanie

Solenoid ten stosuje się w traktorkach ogrodowych, kosiarkach samojezdnych oraz maszynach komunalnych wyposażonych w instalację elektryczną 12 V i rozrusznik elektryczny. Jest kluczowym elementem układu rozruchowego silników marek takich jak Briggs & Stratton, Kohler, Kawasaki czy Tecumseh montowanych w popularnych kosiarkach.

Przekaźnik rozrusznika solenoid jest kluczowym elementem układu elektrycznego w traktorkach ogrodowych.

Zapewnij niezawodny start swojej maszynie za każdym przekręceniem kluczyka.

Elektromagnetyczny przekaźnik rozrusznika (solenoid) to element odpowiedzialny za przekazywanie prądu z akumulatora bezpośrednio do rozrusznika. Jeśli Twój traktorek nie reaguje na kluczyk lub słyszysz jedynie charakterystyczne "cykanie", najprawdopodobniej przyczyną jest wypalony styk wewnątrz przekaźnika.

Serce układu rozruchowego: Czym jest solenoid w traktorku i jak go wymienić?

Przekręcasz kluczyk w stacyjce traktorka ogrodowego i słyszysz jedynie głuche, pojedyncze kliknięcie? A może maszyna nie reaguje wcale? W większości przypadków winowajcą nie jest sam rozrusznik ani akumulator, lecz solenoid (włącznik magnetyczny/stycznik). Ten niepozorny element pełni kluczową funkcję w elektryce maszyn ogrodowych. Poniższy artykuł wyjaśnia, jak działa solenoid, jak rozpoznać jego awarię oraz jak bezpiecznie wymienić go na nowy.

Solenoidy (włączniki elektromagnetyczne) dzielą się na kilka głównych typów w zależności od konstrukcji, liczby styków, sposobu uziemienia oraz przeznaczenia. Poniżej znajduje się szczegółowe zestawienie parametrów, które decydują o doborze odpowiedniego modelu.

Podział ze względu na liczbę terminali (kołków/wsuwek)

Liczba terminali określa, jak sterowany jest solenoid i jak płynie przez niego prąd roboczy.

• Solenoidy 3-terminalowe:
• Posiadają dwa duże kołki śrubowe (wejście prądu z akumulatora i wyjście na rozrusznik).
• Posiadają jeden mały terminal (sterujący / sygnałowy ze stacyjki).
• Uziemienie (masa): Masa brana jest bezpośrednio z metalowej obudowy solenoidu (musi być przykręcony do metalowej ramy maszyny).
• Solenoidy 4-terminalowe (taki jak Twój Trombetta):
• Posiadają dwa duże kołki śrubowe (obwód prądowy).
• Posiadają dwa małe terminale (jeden na sygnał plusowy ze stacyjki, drugi na kabel masowy).
• Uziemienie (masa): Podstawa jest izolowana. Cewka zadziała tylko wtedy, gdy na jeden z małych terminali podasz dedykowany przewód masowy (często połączony z czujnikami bezpieczeństwa).
• Solenoidy 5-terminalowe i więcej:
• Posiadają dodatkowe małe piny pomocnicze. Stosowane w zaawansowanych układach, gdzie solenoid po załączeniu musi jednocześnie przekazać sygnał zwrotny do komputera pokładowego lub modułu bezpieczników.

Typy połączeń i terminali (Rodzaje złączy)

W zależności od producenta i standardu, złącza mogą mieć różną formę geometryczną:

• Terminale prądowe (duże):
• Gwintowane śruby (Studs): Najczęściej o średnicy 1/4-20 cala lub 5/16-24 cala (standardy amerykańskie) bądź M6 / M8 (standardy metryczne). Przewody prądowe dokręca się nakrętkami.
• Terminale sterujące (małe):
• Konektory płaskie (wsuwki / Spade): Standardowe męskie piny 6.3 mm. Przewód wciska się za pomocą żeńskiej wsuwki.
• Małe śruby (Screw terminals): Przewody sterujące posiadają oczka i są dokręcane nakrętkami 8-32 lub 10-32.
• Złącza dedykowane (wtyczki): Niektóre nowoczesne modele posiadają plastikowe gniazdo na dedykowaną, hermetyczną wtyczkę zbiorczą.

Podział ze względu na cykl pracy (Duty Cycle)

To krytyczny parametr elektryczny. Założenie niewłaściwego typu grozi natychmiastowym spaleniem cewki.

• Praca przerywana (Intermittent Duty):
• Zaprojektowane do działania przez krótkie chwile (zazwyczaj do 10–30 sekund ciągłej pracy).
• Posiadają niską rezystancję cewki, co pozwala wygenerować dużą siłę docisku styków.
• Zastosowanie: Rozruszniki silników (w kosiarkach, samochodach, motocyklach).
• Praca ciągła (Continuous Duty):
• Mogą być włączone przez wiele godzin bez przerwy pod pełnym napięciem.
• Cewka ma wyższą rezystancję, dzięki czemu nie przegrzewa się podczas długiej pracy.
• Zastosowanie: Wyciągarki samochodowe (wyciąganie aut 4x4), układy ładowania drugiego akumulatora w kamperach, wózki golfowe, windy kotwiczne.

Główne typy konstrukcji i modele na rynku

Solenoidy można również podzielić według ich wewnętrznej mechaniki i przeznaczenia:

• Solenoidy liniowe / wykonawcze (Actuators): Posiadają ruchomy trzpień, który fizycznie coś przesuwa (np. solenoid w rozruszniku samochodowym, który nie tylko łączy prąd, ale też wypycha zębatek / bendiks).
• Solenoidy przełączające / przekaźnikowe (Relay Solenoids): Nie wykonują pracy mechanicznej na zewnątrz. Ich jedynym zadaniem jest zamknięcie wewnętrznych styków elektrycznych (to grupa, do której należy Trombetta 862).
• Solenoidy zaworowe (Hydrauliczne/Pneumatyczne): Służą do otwierania i zamykania przepływu cieczy lub gazów (np. elektrozawór paliwa w gaźniku traktorka, elektrozawory w sekcjach opryskiwacza).

Szybkie porównanie najpopularniejszych typów

Czym jest i jak działa solenoid?

Solenoid w traktorku-kosiarce to wysokoprądowy przekaźnik elektromagnetyczny. Rozrusznik silnika spalinowego potrzebuje do startu ogromnej dawki prądu (często przekraczającej 100 A). Gdyby prąd o takim natężeniu płynął bezpośrednio przez stacyjkę, delikatne styki kluczyka natychmiast uległyby stopieniu.

Kupując nowy element, dopasuj go pod kątem parametrów technicznych starej części. Kluczowy jest typ uziemienia obwodu sterowania. Wyróżniamy solenoidy 3-pinowe (gdzie masa cewki brana jest z metalowej obudowy przykręconej do ramy) oraz 4-pinowe (gdzie masa podawana jest osobnym, cienkim przewodem). Zastosowanie niewłaściwego typu uniemożliwi uruchomienie kosiarki samojezdnej.

Mechanizm działania jest prosty:

• Przekręcenie kluczyka wysyła bezpieczny, niski prąd ze stacyjki do cewki solenoidu.
• Cewka wytwarza pole magnetyczne, które przyciąga wewnętrzny rdzeń (tłok).
• Rdzeń zamyka główne, miedziane styki.
• Prąd o dużym natężeniu płynie grubym przewodem bezpośrednio z akumulatora do rozrusznika.

Objawy uszkodzonego włącznika magnetycznego

Zanim podejmiesz decyzję o zakupie nowej części, upewnij się, że problem leży po stronie stycznika. Najczęstsze symptomy awarii to:

• Pojedyncze, metaliczne „kliknięcie” – cewka magnetyczna przyciąga rdzeń, ale wypalone, wewnętrzne styki miedziane nie przewodzą prądu do rozrusznika.
• Całkowita cisza – brak reakcji po przekręceniu kluczyka (oznaka przepalonego uzwojenia cewki lub braku sygnału ze stacyjki/czujników bezpieczeństwa).
• Ciągła praca rozrusznika – rzadka, ale niebezpieczna awaria, w której styki solenoidu „skleiły się”. Rozrusznik kręci nawet po odpuszczeniu kluczyka i wyłączeniu zapłonu.

Szybki test diagnostyczny:
Przy sprawnym akumulatorze połącz na ułamek sekundy oba grube styki prądowe solenoidu za pomocą grubego śrubokręta z izolowaną rączką. Jeśli rozrusznik natychmiast zacznie kręcić, masz 99% pewności, że solenoid jest uszkodzony i kwalifikuje się do wymiany.

Dlaczego warto wymienić solenoid na nowy?

• Pewny rozruch: Nowe, miedziane styki gwarantują minimalne spadki napięcia, co pozwala rozrusznikowi kręcić z pełną mocą.
• Ochrona akumulatora: Sprawny przekaźnik zapobiega "męczeniu" akumulatora długotrwałymi i nieudanymi próbami odpalenia.
• Bezpieczeństwo: Wysokiej jakości izolacja zapobiega zwarciom w instalacji elektrycznej traktorka.

Funkcje stycznika, solenoidu

• Separacja prądowa: Izoluje stacyjkę operatora od niszczącego, wysokiego prądu rozruchowego akumulatora.
• Przekaźnik mocy: Po przekręceniu kluczyka zamyka obwód masowo-prądowy, natychmiastowo przekazując energię do rozrusznika.
• Współpraca z systemami bezpieczeństwa: Łączy się z pętlą czujników (np. czujnik kosza, hamulca, obecności operatora), blokując start, gdy zasady bezpieczeństwa są naruszone.

Zastosowanie przekaźnika

Element jest uniwersalnym komponentem wykonawczym w instalacjach prądu stałego maszyn roboczych:

• Kosiarki samojezdne (traktorki ogrodowe).
• Kosiarki komercyjne typu Zero-Turn (o zerowym promieniu skrętu).
• Wielkogabarytowe kosiarki prowadzone (Walk-Behind).
• Pojazdy użytkowe: Quady (ATV), wózki golfowe oraz odśnieżarki spalinowe.

Wskazówka Serwisowa:

Podczas montażu upewnij się, że podstawa przekaźnika ma dobry kontakt z metalową ramą traktorka – w tym modelu masa (minus) podawana jest zazwyczaj właśnie przez obudowę. Jeśli po zamontowaniu solenoid nadal tylko "cyka", sprawdź czystość klem na akumulatorze oraz stan naładowania baterii.

Instrukcja wymiany solenoidu krok po kroku

Wymiana włącznika magnetycznego jest prostym zadaniem, które zajmuje około 20-30 minut.

Wymagane narzędzia:

• Klucze nasadowe lub płaskie (zazwyczaj 8 mm, 10 mm, 13 mm lub calowe)
• Szczotka druciana lub papier ścierny
• Rękawice ochronne

Krok 1: Lokalizacja elementu i bezpieczeństwo

Odłącz silnik i wyjmij kluczyk ze stacyjki. Najważniejszym krokiem bezpieczeństwa jest bezwzględne odłączenie ujemnej klemy (-) akumulatora, aby uniknąć przypadkowego zwarcia instalacji elektrycznej. Zlokalizuj solenoid – najczęściej znajduje się pod siedzeniem kierowcy (obok akumulatora) lub bezpośrednio pod maską przy silniku rozrusznika.

Krok 2: Dokumentacja i demontaż przewodów

Zrób zdjęcie telefonem komórkowym, aby zapamiętać układ kabli. Odkręć nakrętki z dwóch głównych terminali i zdejmij grube przewody prądowe (od akumulatora i rozrusznika). Następnie wypnij mniejsze przewody sterujące (cienkie wsuwki konektorowe).

Krok 3: Demontaż starego komponentu

Odkręć śruby mocujące podstawę solenoidu do ramy traktorka lub silnika. Wyjmij uszkodzony element. Oczyść szczotką drucianą punkty montażowe na ramie oraz miedziane oczka przewodów z nalotu i korozji, co zapewni doskonałe przewodzenie prądu.

Krok 4: Montaż nowej części

Przykręć nowy solenoid do ramy traktorka. Podłącz cienkie przewody sterujące do małych terminali. Następnie nałóż grube kable prądowe na śruby główne i mocno dokręć nakrętki (uważaj, aby nie przekręcić gwintu w plastikowej obudowie).

Krok 5: Finałowy test

Podłącz z powrotem klemę ujemną akumulatora. Usiądź na załączonym fotelu traktorka, wciśnij hamulec (aktywuj czujniki bezpieczeństwa) i przekręć kluczyk. Silnik powinien uruchomić się natychmiastowo.

Do układu rozruchowego polecamy również: Rozruszniki, Stacyjki oraz Kluczyki do stacyjki.
