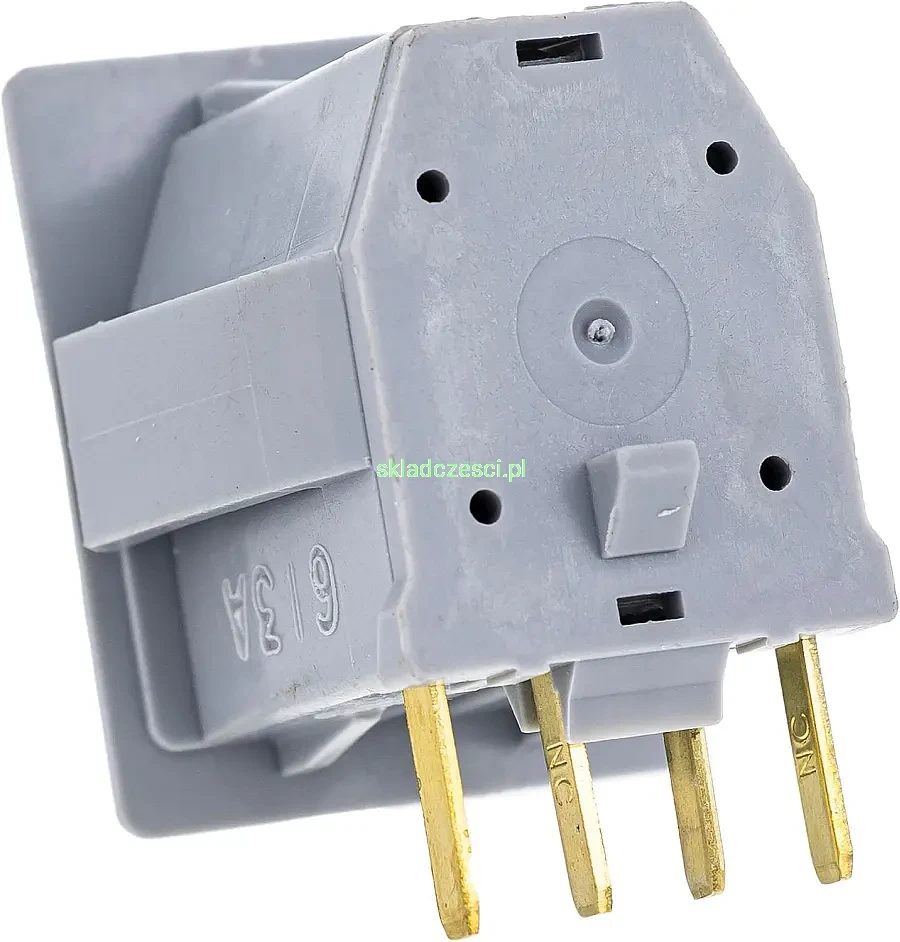

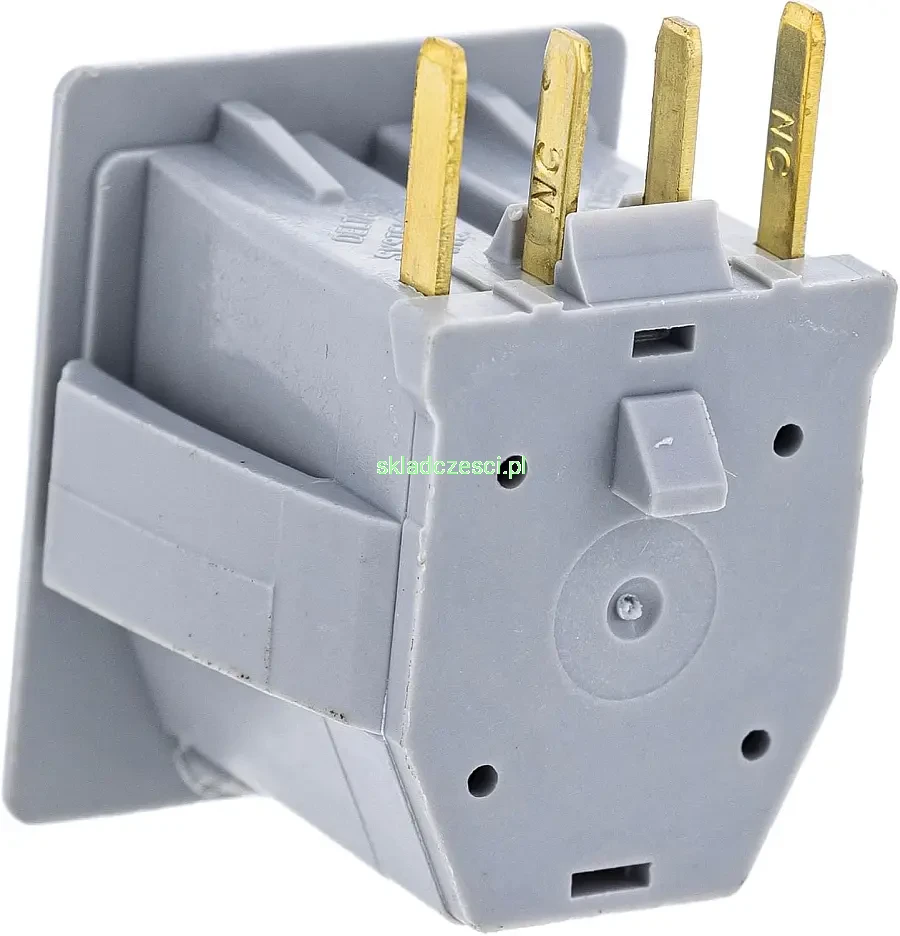

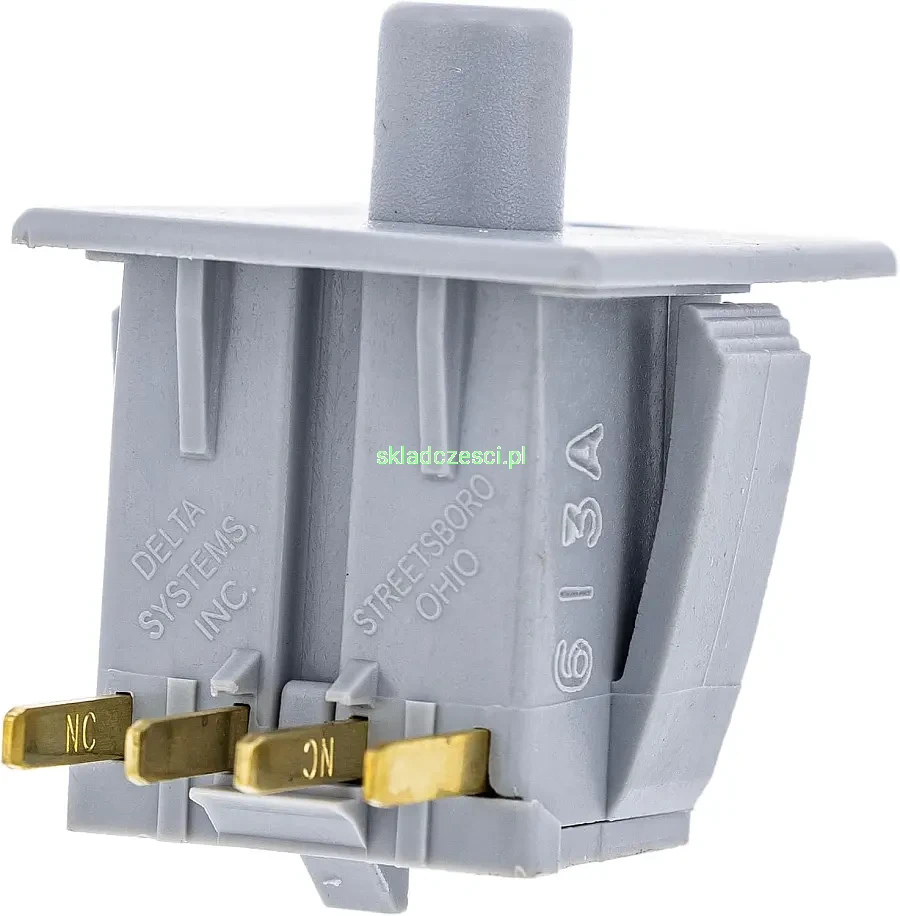

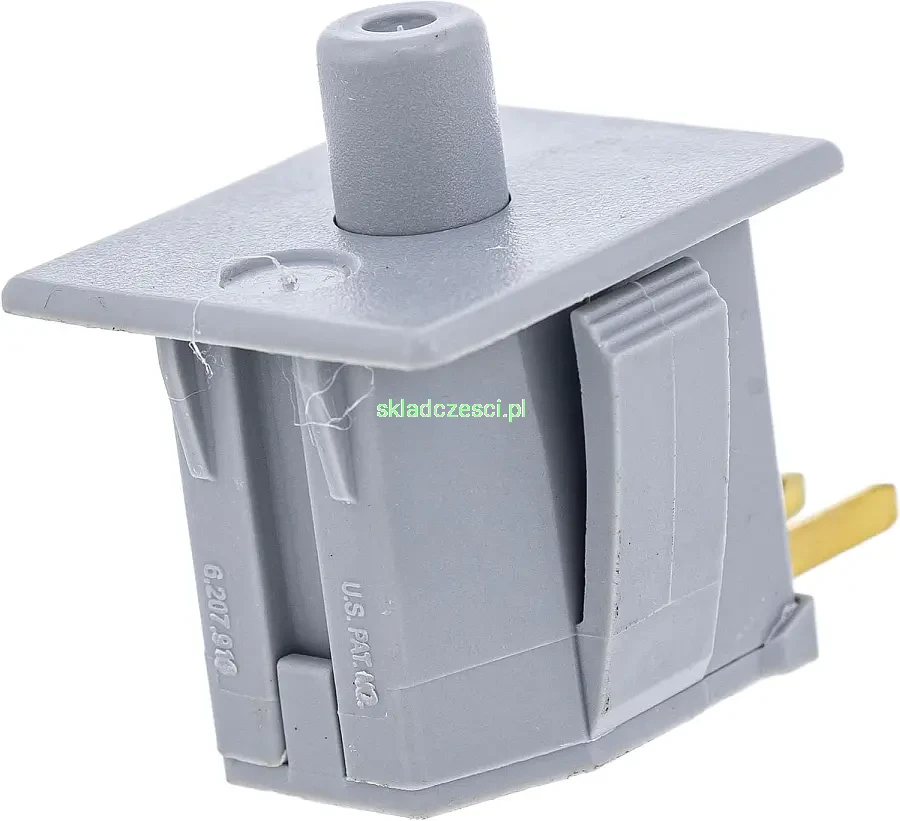

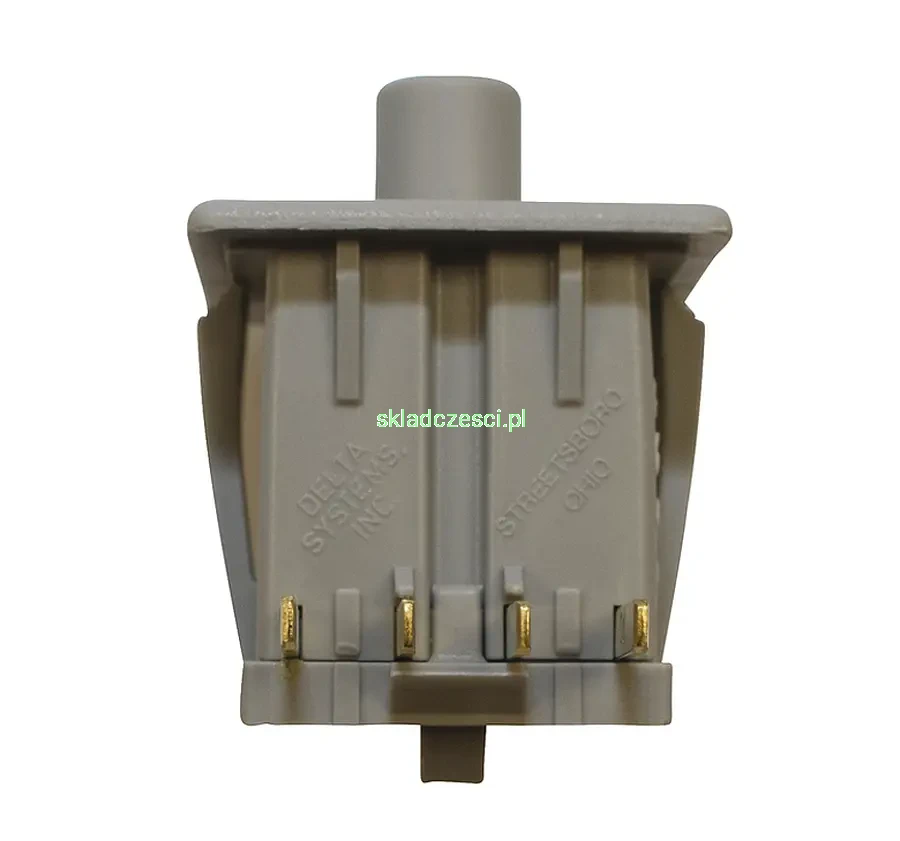

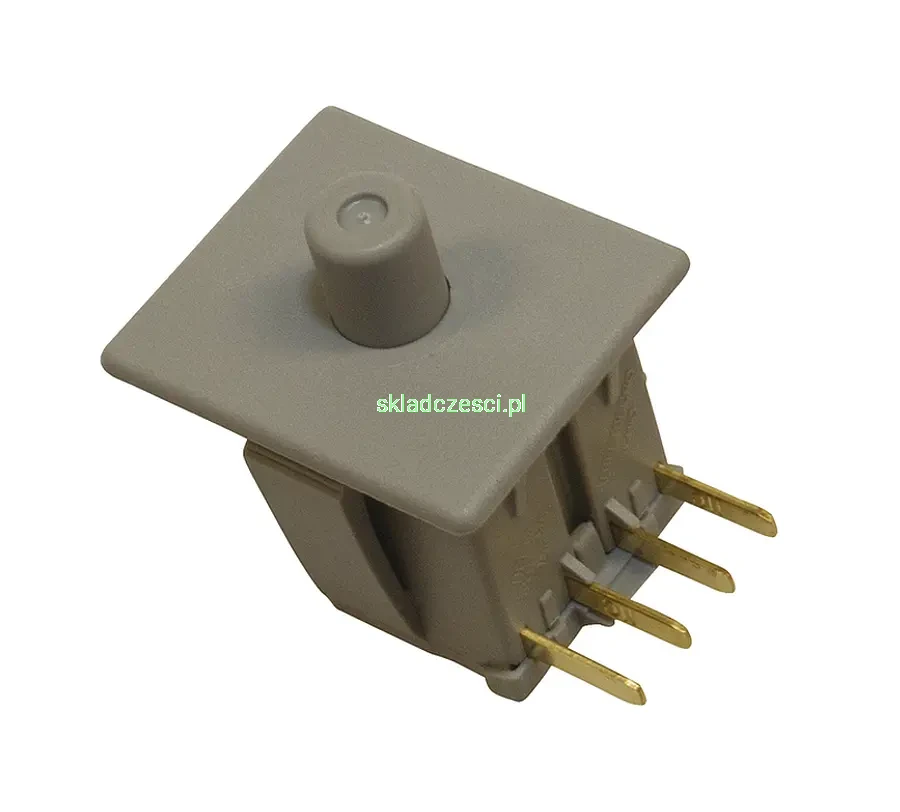

Czujnik siedzenia Poulan PB185A42 PB20A46 PP175G42 PP19A42 PP22V48
Wystaw opinię o produkcie
Kod produktu: L01905006C
Podobne produkty:
Zadzwoń i zamów
Wyłącznik bezpieczeństwa czujnik siedzenia operatora traktorka ogrodowego kosiarki
HUSQVARNA, PARTNER, MCCULLOCH, JONSERED, CRAFTSMAN, AYP, FLYMO, Poulan, John Deere, Sabre, Scotts, MTD, Cub Cadet, Troy-Bilt, Yard-Man, Columbia, Murray i wiele innych marek i modeli traktorka kosiarki
Elektryczny czujnik bezpieczeństwa fotela operatora (tzw. Seat Safety Switch lub Plunger Switch) stosowany powszechnie w kosiarkach samojezdnych, traktorkach ogrodowych.
Wyłącznik automatyczny, czujnik odłączający zapłon umieszczony pod siedzeniem, fotelem kierowcy traktorka ogrodowego.
Wyłącza, odcina zapłon w przypadku braku nacisku na fotel, jeżeli nie wyczuwa ciężaru kierowcy na fotelu traktorka.
Specyfikacja techniczna
- Liczba pinów (styków): 4 terminale (4 piny).
- Liczba pozycji: 2 pozycje (wciśnięty / wyciśnięty).
- Typ obwodu: Dwubiegunowy, normalnie zamknięty (DP Nc/Nc).
- Konstrukcja: Niskoprofilowa obudowa wykonana z tworzywa sztucznego z mechanicznym zatrzaskiem do szybkiego montażu w podstawie fotela. Wciskany na boczny zatrzask (tzw. Snap-in).
Zamiennik do oryginalnych nr katalogowych części:
John Deere GY20073
Cub Cadet MTD 725-05013, 925-05013, 925-04040, 725-04040
Husqvarna 532192749, 532 19 27-49
AYP Craftsman Sears 192749
Delta 6444-683
Kompatybilne marki i modele traktorka
Husqvarna
- Partner: P11597, P12597RB, P145107HR, P185107HRB, P200107HRB.
- McCulloch: M12597RB, M13592RB, M155107HRB, M185107HRB, M200107HRB.
- Jonsered: LT2113, LT2114, LT2115, LT2216, LT2217, ICT14, ICT16.
- Poulan / Poulan Pro: PB185A42, PB20A46, PP175G42, PP19A42, PP22V48.
Craftsman / AYP / Sears
John Deere
MTD / Cub Cadet / Troy-Bilt / Yard-Man
- Cub Cadet: Serie LT1000, SLT1500, GT1500, kosiarki ZTR oraz seria Z-Force.
- Troy-Bilt: Modele Colt XP, Mustang XP oraz dedykowane kosiarki z serii RZT Residential Z.
- MTD / MTD Gold / Yard Machines: Modele 344, 808H, seria RZT-42, RZT-50, RZT-54, traktorki o oznaczeniu 13A-344-700.
- Yard-Man / Columbia: Modele RZT-42, RZT-50, ZT-50, ZT-54, ZTL7000.
Scotts & Sabre (podmarki John Deere)
- Scotts: L1742, L17.542, L2048, L2548.
- Sabre: 1438GS, 1438HS, 14.452GS, 15.538GS, 15.538HS, 1538HS, 1542GS, 1542HS, 15.542GS, 1642HS, 1646HS, 1742GS, 1742HS, 17.542HS.
Craftsman & Murray
- Craftsman: Traktorki i1000, modele 328, 344, 13A-344-799, seria Revolution oraz kosiarki ZTL7000 i RZT Residential Z.
- Murray: MZ21042, MZ2142.
Przykładowe zastosowanie do traktorka kosiarki:
Murray, Troy-Bilt, Yard-Machines, Craftsman, White Outdoor, Huskee, Columbia, Mastercut, MTD Gold, Bolens, Yard-Man Compact Tractors, Tractors, Zero Turns 808H, RZT-50, RZT-42, RZT-54, LR-927, ZT-50, 808K, ZT-54, 344, ZTL7000, Revolution, MZ2142, MZ21042, Mustang XP, Colt XP, 328.
John Deere 102, 105, 108 115, 125, 135, 14.542GS, 145, 155C, 1642HS,17.542HS, 1742HS, 190C, G100, G110, L100, L105, L107, L108, L110, L111, L118, L120, L130, L1742, L2048, L2548, LA100, LA105, LA110, LA115, LA120, LA125, LA130, LA135, LA140, LA145, LA150, LA155, LT150, LT160, LT170, LT180, LT190, LTR180.
Cub Cadet SLT1500, GT1500, ZTR, Z-Force, LT1000, SLT1500, GT1500, ZTR and Z-Force; CC30 Hydro Mini Rider, CC30 Mini Rider, CC30H Hydro Mini Rider, CC30-H Hydro Mini Rider, CC30-H Mini Rider, GT-1054, GTX-1054, i1042 & ZTT42, i1050 & ZTT50, LGT-1050, LGT-1054, LGTX-1050; LGTX-1054, LTX-1040, LTX-1042, LTX-1045, LTX-1046, LTX-1046KW, LTX-1046M, LTX-1046VT, LTX-1050KH, LTX-1050KW, LTX-1050VT, PRO HW 300 336, PRO HW 300 348; 13AX90AS210, 13AX90AS256, 13AX90AS256, 13AX91AT010, 13AX91AT010, 13AX91AT010, 13AX91AT056
Scotts L1742, L17.542, L2048, L2548
Sabre: Models 1438GS, 1438HS, 15.538GS, 15.538HS, 1538HS, 1542GS, 1542HS, 1642HS, 1642 V-Twin H, 1642 V-Twin G, 1742HS, 17.542HS
Troy-Bilt RZT Residential Z mowers
Husqvarna GT, GTH, LT, LS, LZ, P, PP, RE, WE, YTH
Yard Machines 13A-344-700
Yardman RZT Residential Z mowers
Craftsman 917276827, 917274761, 917275683, 917274390, 917287011, 917275760, 917275810, 917289030, 917288071, 917276181, 917276320, 917287010, 917.276351, 917274350, 917275661, 917289031, 917288032, 917275351, 917276813
11597, 96011030600, 2012-01 Poulan
12597RB, 96061034100, 2011-12 Poulan
425014X92E, 96014000100, 2005-01 Poulan
606140, 2006-01 Poulan
96021001400, 2010-12 Kosiarki samojezdne McCulloch
96021001401, 2011-08 Kosiarki samojezdne McCulloch
BB18542LT, 96012002700, 2004-10 PoulanPro
BB18542LT, 96012002700, 2005-01 PoulanPro
BB18542LT, 96012002701, 2005-01 PoulanPro
BB18542LT, 96012002701, 2005-05 PoulanPro
BB185H42LT, 96012002800, 2004-10 PoulanPro
BB185H42LT, 96012002800, 2005-01 PoulanPro
BB185H42LT, 96012002801, 2005-01 PoulanPro
BB185H42LT, 96012002801, 2005-04 PoulanPro
BB185H42YT, 96012003600, 2004-11 PoulanPro
BB185H42YT, 96012003600, 2005-01 PoulanPro
BB185H42YT, 96012003601, 2005-01 PoulanPro
BB185H42YT, 96012003601, 2005-05 PoulanPro
BB24H42YT, 96012003500, 2005-01 PoulanPro
BB24H42YT, 96012003501, 2005-01 PoulanPro
BM11597RB, 96061032600, 2010 - 09 BestGreen
BM115B92, 96061010404, 2010-01 BestGreen
BM115B92RB, 96061010400, 2009-08 BestGreen
BM115B92RB, 96061010401, 2009-08 BestGreen
BM115B92RB, 96061010402, 2009-08 BestGreen
BM115B92RB, 96061010403, 2010-04 BestGreen
BM11B97, 96011024100, 2008-06 BestGreen
BM125B92RBK, 96061023500, 2009-08 BestGreen
BM125B92RBK, 96061023501, 2009-08 BestGreen
BM125B92RBK, 96061023502, 2009-08 BestGreen
BM125B97, 96011024200, 2008-03 BestGreen
BM125B97, 96011024202, 2009-04 BestGreen
BM125B97, 96011024203, 2009-06 BestGreen
BM135B107K, 96011028400, 2009-04 BestGreen
BM135B92HRBK, 96061028100, 2010-08 BestGreen
BM135B92RB, 96061020501, 2008-05 BestGreen
BM135B92RB, 96061020502, 2008-05 BestGreen
BM135B92RBK, 96061024700, 2010-02 BestGreen
BM1397HRBK 11, 96061032700, 2010-12 BestGreen
BM145B107HRBK, 96061025900, 2010-02 BestGreen
BM155B107HK, 96011024300, 2008-09 BestGreen
BM155B107HK, 96011024301, 2009-06 BestGreen
BM155B107HK, 96011024302, 2009-06 BestGreen
BM155H107RBK, 96061010603, 2008-08 BestGreen
BM155H107RBK, 96061010801, 2008-08 BestGreen
BM20H107RBK, 96061010801, 2008-08 BestGreen
BM20H107RBK, 96061010802, 2010-03 BestGreen
BM20H107RBK, 96061010803, 2010-02 BestGreen
BM20H107RBK, 96061010804, 2010-02 BestGreen
BM20H107RBK, 96061010805, 2010-04 BestGreen
CO15538LT, 96012007403, 2008-08 Rally
CO17542LT, 96012007500, 2007-02 PoulanPro
CT131, 96061022302, 2009-01 Kosiarki samojezdne Husqvarna
CT131, 96061030300, 2010-02 Kosiarki samojezdne Husqvarna
CT151, 96061017907, 2008-01 Kosiarki samojezdne Husqvarna
CT151, 96061017908, 2008-09 Kosiarki samojezdne Husqvarna
CT151, 96061017909, 2009-01 Kosiarki samojezdne Husqvarna
CT151, 96061018000, 2007-02 Kosiarki samojezdne Husqvarna
CT151, 96061018001, 2007-05 Kosiarki samojezdne Husqvarna
CT151, 96061018002, 2007-05 Kosiarki samojezdne Husqvarna
Odpowiedni dobór części zamiennych
Opis i zasada działania czujnika
Czujnik działa na zasadzie naciskowego tłoczka (stycznika) montowanego bezpośrednio pod podstawą siedzenia kosiarki.
Funkcja bezpieczeństwa: Kiedy operator siedzi na fotelu, jego ciężar wciska tłoczek, zamykając/otwierając odpowiednie obwody elektryczne i umożliwiając uruchomienie silnika oraz załączenie kosiska (noży).
Reakcja na zagrożenie: Jeśli operator nagle zejdzie lub spadnie z fotela podczas pracy, tłoczek unosi się, co natychmiast odcina zapłon silnika lub wyłącza sprzęgło noży, zapobiegając wypadkom.
Czujnik montuje się pod fotelem kosiarki samojezdnej. Jego zadaniem jest wykrywanie obecności operatora na maszynie. Kiedy kierowca schodzi lub spada z fotela, sprężynowy tłoczek unosi się, co skutkuje natychmiastowym odcięciem zapłonu silnika lub rozłączeniem kosiska (noży), chroniąc przed wypadkiem.
Demontaż i montaż tego czujnika są bardzo proste. Cała procedura odbywa się bez użycia skomplikowanych narzędzi, ponieważ czujnik montowany jest na zatrzaski typu „snap-in”.
Poniżej znajdziesz instrukcję krok po kroku.
Instrukcja demontażu starego czujnika
Zabezpiecz maszynę: Wyłącz silnik kosiarki, wyjmij kluczyk ze stacyjki i zaciągnij hamulec postojowy.
Podnieś fotel: Unieś całe siedzenie operatora do góry (złóż je w stronę kierownicy), aby odsłonić jego podstawę od spodu.
Zlokalizuj czujnik: Zobaczysz plastikową kostkę czujnika wciśniętą w metalową ramę (lub plastikową podstawę) bezpośrednio pod miejscem, gdzie siedzisz. Z czujnika wystaje tylko ruchomy bolec (tłoczek).
Odłącz wtyczkę elektryczną:
- Chwyć plastikową wtyczkę wiązki przewodów (nie ciągnij za same kable!).
- Ściśnij boczne blokady zabezpieczające na wtyczce i zdecydowanym ruchem wyciągnij ją z czujnika.
Wypnij czujnik z ramy:
- Czujnik trzyma się w metalowym otworze za pomocą dwóch elastycznych skrzydełek (zatrzasków) po bokach obudowy.
- Ściśnij te dwa plastikowe skrzydełka palcami (lub delikatnie szczypcami/kombinerkami) i wypchnij czujnik w dół (lub pociągnij od spodu), aby wyszedł z otworu montażowego.
Instrukcja instalacji nowego czujnika
Oczyść miejsce montażu: Przetrzyj szmatką otwór w ramie fotela z kurzu, trawy i starego smaru, aby nowy czujnik dobrze przylegał.
Wciśnij nowy czujnik:
- Ustaw nowy czujnik we właściwej pozycji (bolcem skierowanym w stronę spodu fotela).
- Wciśnij go w otwór montażowy od dołu do góry (lub odwrotnie, zależnie od konstrukcji ramy), aż usłyszysz wyraźne kliknięcie zatrzasków.
- Upewnij się, że czujnik siedzi sztywno i nie rusza się na boki.
Podłącz wiązkę elektryczną: Wsuń 4-pinową wtyczkę przewodów w gniazdo czujnika. Wtyczka ma specjalny wypust (tzw. klucz), więc pasuje tylko w jednej pozycji. Wciśnij ją, aż zaskoczy zatrzask.
Przetestuj działanie (ręcznie): Opuść delikatnie fotel i upewnij się, że jego konstrukcja płasko naciska na wystający bolec czujnika, wpychając go do środka.
Próba techniczna:
- Usiądź na fotelu i spróbuj odpalić kosiarkę – silnik powinien uruchomić się normalnie.
- Włącz noże (agregat tnący) i unieś się lekko z fotela – silnik lub same noże powinny natychmiast zgasnąć. Jeśli tak się dzieje, montaż przebiegł pomyślnie.
