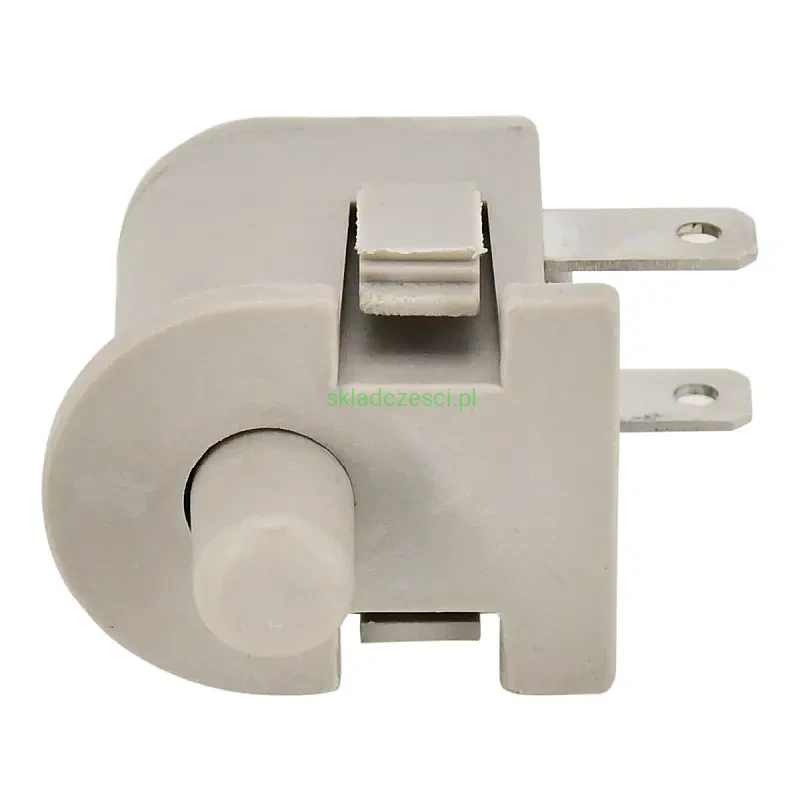

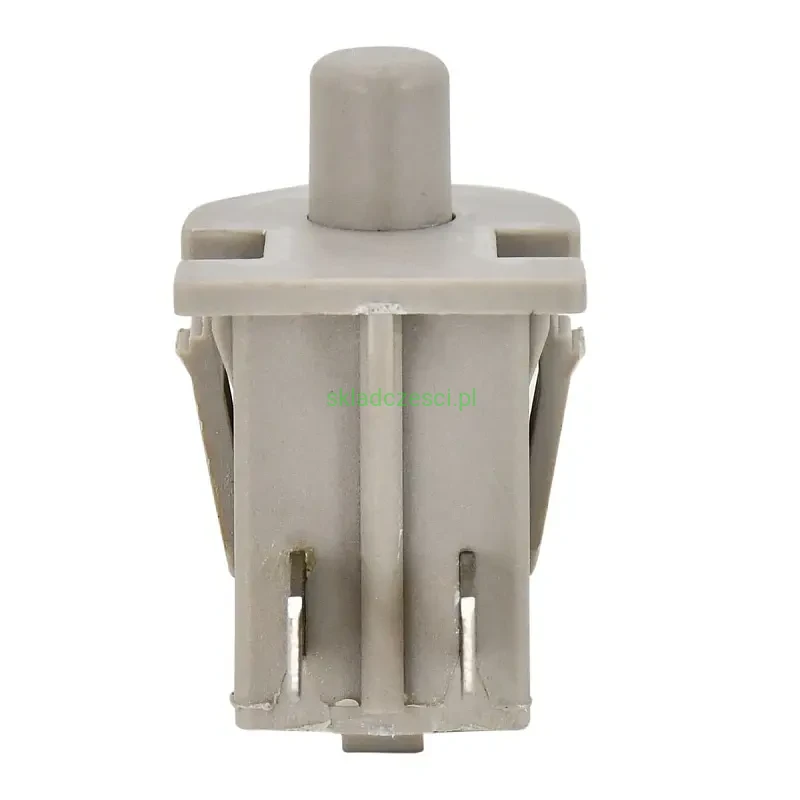

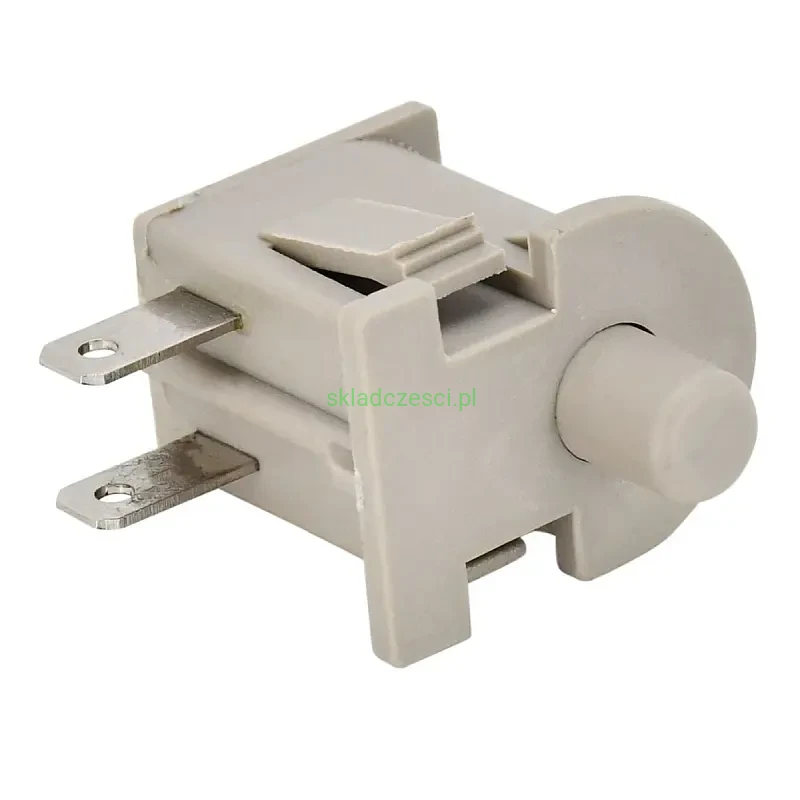

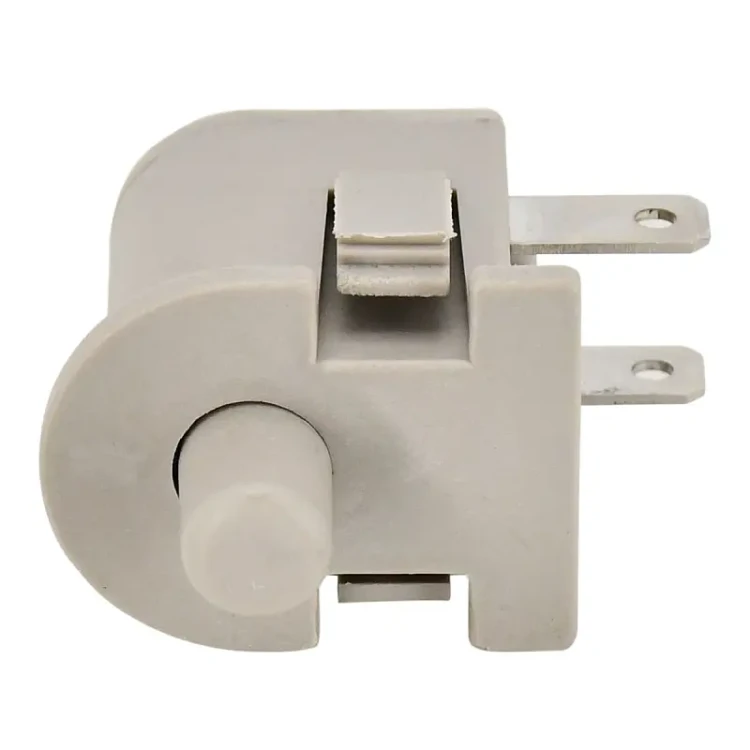

Wyłącznik automatyczny, czujnik odłączający zapłon umieszczony pod siedzeniem, fotelem kierowcy traktorka ogrodowego

Wyłącza, odcina zapłon w przypadku braku nacisku na fotel, jeżeli nie wyczuwa ciężaru kierowcy na fotelu traktorka.

Elektryczny wyłącznik bezpieczeństwa siedzenia (czujnik obecności operatora) stosowany w traktorkach ogrodowych, kosiarkach samojezdnych wielu marek.

Funkcja: Element montowany pod fotelem kierowcy. Automatycznie odcina zapłon lub rozłącza napęd noży w momencie, gdy operator zejdzie z fotela podczas pracy urządzenia.

Specyfikacja techniczna: Wyłącznik 2-pinowy (dwustykowy), typu normalnie otwartego (N.O. - Normally Open), montowany na zatrzask (Snap mount).

Opis i zasada działania

• Funkcja bezpieczeństwa: Czujnik wykrywa masę ciała użytkownika na fotelu. Jeśli operator opuści siedzisko podczas pracy silnika (lub przy włączonych nożach), czujnik natychmiastowo rozłącza obwód elektryczny, gasząc silnik lub wyłączając napęd kosiska (PTO).
• Konstrukcja: Przełącznik tłoczkowy (naciskowy), wyposażony w dwa piny przyłączeniowe i obudowę z zatrzaskami montażowymi (Snap-mount) typu "wciśnij i przekręć" lub "wciśnij w otwór" pod podstawą fotela. Ponieważ występuje w wersjach normalnie zamkniętej (N.C.) oraz normalnie otwartej (N.O.), obwód reaguje w zależności od architektury instalacji danej marki.

Lista kompatybilnych marek i modeli kosiarek

Czujnik ten charakteryzuje się bardzo szerokim zakresem kompatybilności i był montowany w setkach modeli maszyn od lat 90. do lat współczesnych.

Husqvarna / AYP / Craftsman / Jonsered

W koncernie Electrolux/Husqvarna czujnik ten (pod numerem 121305X lub 532121305) obsługuje klasyczne traktory kosiarki z agregatem pod ramą orazry z agregatem z przodu:

• Traktorki z serii LT i YT: m.in. Husqvarna LT125, LT130, LT151, YT130, YT150, LTH151, YTH180.
• Ridery (506 90 96-01): Husqvarnar 11,r 13,r 16,r Pro 15.
• Modele marki Craftsman (numery modeli zaczynające się od 917.xxxxxx) i Jonsered (np. ICT13, ICT15).

John Deere

Pod numerem OEM AM104403 przełącznik współpracuje ze starszymi i niezwykle popularnymi seriami maszyn:

• Seria LX: LX172, LX173, LX176, LX178, LX186, LX188.
• Seria STX i GT: STX38 (wersje z czarnym i żółtym kosiskiem), STX46, GT242, GT262, GT275.
• Inne: 112L, 160, 165, 240, 245, 260, 265, 285, 320, 325, F510, F525.

MTD / Cub Cadet / Troy-Bilt

Odpowiednik numeru 725-3166 / 925-3166:

• Traktorki MTD / Bolens / Gutbrod: Modele serii B10, ramy boczny wyrzut i kosz (np. ramy typu 400, 600, 700).
• Cub Cadet: Starsze traktorki ogrodowe z serii 1000 i 1500 (np. LT1018, LT1022, LT1042).

Murray / Noma

Stosowany pod numerem 94159 / 94159MA w klasycznych traktorkach z tradycyjnym napędem przekładniowym i hydrostatycznym:

• Modele Murray: m.in. 405015X92, 40507X8A, 40508X92, 40541C, 425001X8A.

Simplicity / Snapper

Element oznaczony kodem 7023354YP:

• Snapper: Seria LT, YT, a także legendarne kosiarki typu "Rear Enginer" (RER) z silnikiem z tyłu.
• Simplicity: Modele Regent, Broadmoor, Axion.

Viking (Stihl)

Oznaczenie koncernowe 6120 430 0220 stosowane przed pełnym przejęciem marki przez Stihl:

• Seria MT: Starsze generacje zielonych maszyn Viking, m.in. MT 540, MT 545, MT 580, MT 585.

Scag

Przełącznik dla profesjonalnych kosiarek komercyjnych (kody 048717, 481638):

• Kosiarki samojezdne o zerowym promieniu skrętu (Zero-Turn) oraz maszyny prowadzone (Walk-Behind) z pasowym napędem noży i rozmiarem agregatów od 32" do 72".

Zamiennik do oryginalnych nr katalogowych części:

AYP: 121305X

DELTA: 6440-53

ERING: M 94159

ETESIA: 28106, ET28106

EXMARK: 740275

HUSQVARNA: 506 56 56-01, 506 90 96-01, 506565601, 506909601, 532 12 13-05, 532 42 10-62, 532121305, 532421062, 539 11 97-41, 539119741

JOHN DEERE: AM104403

MTD: 725-3166, 925-3166

MURRAY: 94159

NOMA: 94159

SCAG: 048717, 481638, 48717

Simplicity, Snapper: 7023354YP, 7023354

VIKING: 6120 430 0220, 61204300220

Przykładowe zastosowanie części do traktorka kosiarki:

Poulan

PP1036S

PP1036SA

PP1136

PP1136A

PP1136J

PP1136JA

PP11536

PP11536A

PP11536K

PP11536KA

PP1236

PP1236A

PP1238

PP1238A

Husqvarna

GT 160 (H1644C) (1991-08)

GT 180 (H1850B) (954000211) (1990-11)

GT 180 (H1850C) (954000372) (1992-08)

GT 180 (H1850D) (954000372) (1992-11)

GT 200 (1994-07)

GT 200 (1995-06)

GT 200 (1995-08)

GT 200 (1997-12)

GT 200 (HCGTK200A) (954840001) (1996-01)

GT 200 (HN2050A) (1993-12)

GTH 200 (954001122A) (1994-07)

GTH 200 (954001122VA) (954001992) (1995-03)

GTH 200 (HN20VH50A) (954000972) (1994-03)

GTH 220 (1997-12)

GTH 220 (9540020022A) (1995-05)

GTH 220 (954140012B) (1996-11)

GTH 220 (954830167A) (1995-08)

GTH 220 (954830167B) (1996-05)

GTH 2248 XPC (954567888) (2003-07)

GTH 2254 XPA (954571229) (2004-08)

GTH 2254 XPB (954571229) (2004-08)

GTH 2548 (LOGT25H48A) (954572134) (2003-12)

GTH 2548 (LOGT25H48B) (954572134) (2004-02)

GTH 2548 A (954572004) (2004-05)

GTH 2548 B (954572004) (2004-02)

GTH 2554 XPA (954568427) (2004-08)

GTH 2554 XPB (954568427) (2004-08)

HVGTK 180 AR (1990-03)

HVGTV 160 AR (1990-01)

LR 100 (1995-03)

LR 110 (954001232C) (1995-08)

LR 111 (9540001212A) (1994-07)

LR 12 (HAR1236A) (954000752) (1994-05)

LR 12 (HC12R38A) (954000762) (1994-01)

LR 12 (HC12R38B) (954002701) (1994-10)

LR 12 (HC12R38D) (954002701) (1996-01)

LR 120 (954001242B) (1995-02)

LR 120 (954830051A) (1995-08)

LR 120 (954830051B) (1996-05)

LR 120 (HN1236A) (954000602) (1993-10)

LR 121 (1997-12)

LR 121 (954140001B) (1997-12)

LR 121 (954140001B) (1998-02)

LR 121 (HCLR120A), (954140001) (1996-08)

LR 122 (954140014B) (1999-03)

LR 122 (954140105A) (1999-09)

LR 122 (954140105B) (2000-01)

LR 125 (954001202C) (1995-03)

LR 125 (HU125R38MA) (954000522) (1992-12)

LRH 125 (954001222A) (1994-07)

LRH 125 (954001222B) (1995-03)

LRH 125 (954001222C) (1995-03)

LRH 125 (954001222D) (1995-07)

LRH 125 (HN125HR38B) (954000622) (1994-01)

LT 100 (H1036A) (954000312) (1991-07)

LT 112 (H12360) (954000392) (1992-06)

LT 112 (H1236A) (954000191) (1990-11)

LT 120 (954140002A) (1996-12)

LT 120 (954140002B) (1997-12)

LT 120 (HCLT120A) (954140047) (1998-01)

LT 1238 A (9545677024) (2000-10)

LT 1238 B (954567024) (2001-03)

LT 1238 C (954567024) (2001-10)

LT 1238 D (954567024) (2002-02)

LT 125 (H12538C) (1991-06)

LT 125 (H12538D) (954000332) (1991-10)

LT 125 (HC12542A) (954000772) (1994-01)

LT 125 (HC12542B) (954002711) (1995-01)

LT 125 (HC12542C) (954002711) (1996-04)

LT 125 (HE12536B) (954170001) (1996-10)

LT 125 (HE12536C) (954170001) (1998-10)

LT 125 (HVLT125AE) (1990-01)

LT 130 (1997-12)

LT 140 (HU4H42A) (954000512) (1993-01)

LT 18542 A (954571748) (2003-11)

LT 18542 B (954571748) (2004-02)

LTH 130 (954830061A) (1996-01)

LTH 130 (954830061B) (1996-02)

LTH 1342 A (954567031) (2000-12)

LTH 1342 B (954567031) (2001-01)

LTH 1342 C (954567031) (2001-11)

LTH 140 (954001192A) (1995-01)

LTH 140 (HN14H42A) (954000642) (1994-01)

LTH 145 (1997-12)

LTH 1742 D (954570376) (2003-05)

LTH 18542 A (954571731) (2003-11)

LTH 18542 B (954571731) (2004-03)

LTH 18542 C (954571731) (2004-08)

LTH 2042 A (954571953) (2003-12)

LTH 2042 B (954571953) (2004-01)

LTH 2042 C (954571953) (2004-03)

LZF 5227 (966956701) (2008-04)

LZF 6127 (966956801) (2008-04)

YT 120 (1990-01)

YT 120 (HVYT120AR) (1990-03)

YT 125 (1990-01)

YT 150 (HCYT150A) (954840021) (1996-01)

YT 150 (HCYT150B) (954840021) (1996-04)

YT 160 (HU1642A) (1993-01)

YT 161 H (H16H44B) (127589) (1990-11)

YT 180 (954140009A) (1997-01)

YT 180 (HN1842A) (954000652) (1994-01)

YT 190 (954001982A) (1995-03)

YTH 1120-14 (1990-01)

YTH 130 (HEYTH130K) (954170026) (2000-10)

YTH 130 (HEYTH130L) (954170026) (2001-02)

YTH 142 (H14H44A) (954000352) (1991-08)

YTH 150 (954140007B) (1997-12)

YTH 150 (954140007C) (1997-12)

YTH 150 (95414007) (1997-12)

YTH 150 (954830081A) (1995-10)

YTH 150 (HCLTH150C) (954140007) (1997-05)

YTH 150 (HCYTH150B) (954880011) (1996-01)

YTH 1542 XP (2003-10)

YTH 1542 XP (954568465) (2004-03)

YTH 160 (1997-11)

YTH 180 (1997-12)

YTH 180 (954001082A) (1994-07)

YTH 180 (954001082B) (1994-12)

YTH 180 (954001172A) (1994-07)

YTH 180 (954140010B) (1996-12)

YTH 180 (954140010C) (1997-12)

YTH 180 (954830145A) (1995-10)

YTH 180 (954830145B) (1996-03)

YTH 180 (HC18VH42A) (954002761) (1994-10)

YTH 180 (HCYTH180C) (954140010) (1997-01)

YTH 180 (HN18H42A) (954000662) (1994-01)

YTH 1848 XP (2003-11)

YTH 1848 XP (954568489) (2004-03)

YTH 1848 XP (954568489) (2004-04)

YTH 190 (954001972A) (1995-03)

YTH 2148 (LO21H48A) (954572035) (2003-12)

YTH 2148 (LO21H48B) (954572035) (2004-03)

YTH 2148 (LO21H48C) (954572035) (2004-03)

YTH 2148 (LO21H48D) (954572035) (2004-03)

YTH 2148 (LO21H48E) (954572035) (2005-05)

RedMax

CV48 Ztr

CV54 Ztr

CZT48x Ztr

CZT54L Ztr

CZT54L (967943601-00) (2018-09) 54"

CZT60L Ztr

CZT72x (967943501-00) (2018-07) 72"

RZT48x Ztr

RZT54x Ztr

RZT54x (967671101-00) (2017-11) 54"

Craftsman

917270750

917271910

917276120

917272673

917256501

917255581

917272350

917271815

917259573

917254661

917273764

917272352

917254632

917252451

917271734

917270760

917270820

917270810

917256521

917270532

917273639

917257660

917256544

917258870

917.250560

917252531

917273470

917271652

917271643

917257621

917270641

91272463

917272442

917256660

917270821 42In.

917276101 25.0 HP, 54"

917254611

917256321

917273821

917252501

917258910

917255950

917272912

917274040

917273660

917271821

143252700

25990

25991

25993

25996

756-052

917250020

917250030

917250031

917250032

917250040

917250050

917250051

917250260

917250261

917250262

917250270

917250480

917250481

917250482

917250490

917250491

917250510

917250520

917250540

917250541

917250550

917250551

917250571

917250770

917250781

917250790

917250840

917250910

917251360

917251470

917251471

917251472

917251480

917251481

917251482

917251490

917251491

917251492

917251493

917251510

917251511

917251512

917251520

917251521

917251522

917251523

917251550

917251551

917251560

917251561

917251570

917251571

917251572

917251630

917251640

917251641

917251642

917251650

917251660

917252500

917252520

917252521

917252522

917252530

917252532

917252540

917252541

917252542

917252551

917252560

917252561

917252562

917252563

917252580

917252590

917252600

917252610

917252700

917252710

917252711

917252714

917252720

917252731

917252770

917275285

917275286

917275287

917275972

917276011

917276021

917276022

917276041

917276050

917276051

917276080

917276081

917276102

917276140

Poulan

PP1036S

PP1036SA

PP1136

PP1136A

PP1136J

PP1136JA

PP11536

PP11536A

PP11536K

PP11536KA

PP1236

PP1236A

PP1238

PP1238A

Husqvarna

GT 160 (H1644C) (1991-08)

GT 180 (H1850B) (954000211) (1990-11)

GT 180 (H1850C) (954000372) (1992-08)

GT 180 (H1850D) (954000372) (1992-11)

GT 200 (1994-07)

GT 200 (1995-06)

GT 200 (1995-08)

GT 200 (1997-12)

GT 200 (HCGTK200A) (954840001) (1996-01)

GT 200 (HN2050A) (1993-12)

GTH 200 (954001122A) (1994-07)

GTH 200 (954001122VA) (954001992) (1995-03)

GTH 200 (HN20VH50A) (954000972) (1994-03)

GTH 220 (1997-12)

GTH 220 (9540020022A) (1995-05)

GTH 220 (954140012B) (1996-11)

GTH 220 (954830167A) (1995-08)

GTH 220 (954830167B) (1996-05)

GTH 2248 XPC (954567888) (2003-07)

GTH 2254 XPA (954571229) (2004-08)

GTH 2254 XPB (954571229) (2004-08)

GTH 2548 (LOGT25H48A) (954572134) (2003-12)

GTH 2548 (LOGT25H48B) (954572134) (2004-02)

GTH 2548 A (954572004) (2004-05)

GTH 2548 B (954572004) (2004-02)

GTH 2554 XPA (954568427) (2004-08)

GTH 2554 XPB (954568427) (2004-08)

HVGTK 180 AR (1990-03)

HVGTV 160 AR (1990-01)

LR 100 (1995-03)

LR 110 (954001232C) (1995-08)

LR 111 (9540001212A) (1994-07)

LR 12 (HAR1236A) (954000752) (1994-05)

LR 12 (HC12R38A) (954000762) (1994-01)

LR 12 (HC12R38B) (954002701) (1994-10)

LR 12 (HC12R38D) (954002701) (1996-01)

LR 120 (954001242B) (1995-02)

LR 120 (954830051A) (1995-08)

LR 120 (954830051B) (1996-05)

LR 120 (HN1236A) (954000602) (1993-10)

LR 121 (1997-12)

LR 121 (954140001B) (1997-12)

LR 121 (954140001B) (1998-02)

LR 121 (HCLR120A), (954140001) (1996-08)

LR 122 (954140014B) (1999-03)

LR 122 (954140105A) (1999-09)

LR 122 (954140105B) (2000-01)

LR 125 (954001202C) (1995-03)

LR 125 (HU125R38MA) (954000522) (1992-12)

LRH 125 (954001222A) (1994-07)

LRH 125 (954001222B) (1995-03)

LRH 125 (954001222C) (1995-03)

LRH 125 (954001222D) (1995-07)

LRH 125 (HN125HR38B) (954000622) (1994-01)

LT 100 (H1036A) (954000312) (1991-07)

LT 112 (H12360) (954000392) (1992-06)

LT 112 (H1236A) (954000191) (1990-11)

LT 120 (954140002A) (1996-12)

LT 120 (954140002B) (1997-12)

LT 120 (HCLT120A) (954140047) (1998-01)

LT 1238 A (9545677024) (2000-10)

LT 1238 B (954567024) (2001-03)

LT 1238 C (954567024) (2001-10)

LT 1238 D (954567024) (2002-02)

LT 125 (H12538C) (1991-06)

LT 125 (H12538D) (954000332) (1991-10)

LT 125 (HC12542A) (954000772) (1994-01)

LT 125 (HC12542B) (954002711) (1995-01)

LT 125 (HC12542C) (954002711) (1996-04)

LT 125 (HE12536B) (954170001) (1996-10)

LT 125 (HE12536C) (954170001) (1998-10)

LT 125 (HVLT125AE) (1990-01)

LT 130 (1997-12)

LT 140 (HU4H42A) (954000512) (1993-01)

LT 18542 A (954571748) (2003-11)

LT 18542 B (954571748) (2004-02)

LTH 130 (954830061A) (1996-01)

LTH 130 (954830061B) (1996-02)

LTH 1342 A (954567031) (2000-12)

LTH 1342 B (954567031) (2001-01)

LTH 1342 C (954567031) (2001-11)

LTH 140 (954001192A) (1995-01)

LTH 140 (HN14H42A) (954000642) (1994-01)

LTH 145 (1997-12)

LTH 1742 D (954570376) (2003-05)

LTH 18542 A (954571731) (2003-11)

LTH 18542 B (954571731) (2004-03)

LTH 18542 C (954571731) (2004-08)

LTH 2042 A (954571953) (2003-12)

LTH 2042 B (954571953) (2004-01)

LTH 2042 C (954571953) (2004-03)

LZF 5227 (966956701) (2008-04)

LZF 6127 (966956801) (2008-04)

YT 120 (1990-01)

YT 120 (HVYT120AR) (1990-03)

YT 125 (1990-01)

YT 150 (HCYT150A) (954840021) (1996-01)

YT 150 (HCYT150B) (954840021) (1996-04)

YT 160 (HU1642A) (1993-01)

YT 161 H (H16H44B) (127589) (1990-11)

YT 180 (954140009A) (1997-01)

YT 180 (HN1842A) (954000652) (1994-01)

YT 190 (954001982A) (1995-03)

YTH 1120-14 (1990-01)

YTH 130 (HEYTH130K) (954170026) (2000-10)

YTH 130 (HEYTH130L) (954170026) (2001-02)

YTH 142 (H14H44A) (954000352) (1991-08)

YTH 150 (954140007B) (1997-12)

YTH 150 (954140007C) (1997-12)

YTH 150 (95414007) (1997-12)

YTH 150 (954830081A) (1995-10)

YTH 150 (HCLTH150C) (954140007) (1997-05)

YTH 150 (HCYTH150B) (954880011) (1996-01)

YTH 1542 XP (2003-10)

YTH 1542 XP (954568465) (2004-03)

YTH 160 (1997-11)

YTH 180 (1997-12)

YTH 180 (954001082A) (1994-07)

YTH 180 (954001082B) (1994-12)

YTH 180 (954001172A) (1994-07)

YTH 180 (954140010B) (1996-12)

YTH 180 (954140010C) (1997-12)

YTH 180 (954830145A) (1995-10)

YTH 180 (954830145B) (1996-03)

YTH 180 (HC18VH42A) (954002761) (1994-10)

YTH 180 (HCYTH180C) (954140010) (1997-01)

YTH 180 (HN18H42A) (954000662) (1994-01)

YTH 1848 XP (2003-11)

YTH 1848 XP (954568489) (2004-03)

YTH 1848 XP (954568489) (2004-04)

YTH 190 (954001972A) (1995-03)

YTH 2148 (LO21H48A) (954572035) (2003-12)

YTH 2148 (LO21H48B) (954572035) (2004-03)

YTH 2148 (LO21H48C) (954572035) (2004-03)

YTH 2148 (LO21H48D) (954572035) (2004-03)

YTH 2148 (LO21H48E) (954572035) (2005-05)

10727772 Zero-Turn

ZTS7500 Rear Engine

107277700 Zero-Turn

107277740 Zero-Turn

107250040

107277720 Zero-Turn

107280340

107277860

536270270

536270280

536270281

536270282

536270290

536270320

536270321

536270340

53627630

Murray

7800292 (385002x108C)

7800412 (EYK125380)

7800303 (425621x108D)

7800410 (ELT155420G)

7800411 (ELT155420H)

7800413 (EYK155420G)

7800414 (EYK155420H)

7800399 (ELT175460H)

7800400 (ELT12460H)

7800416 (EYK12460H)

7800494 (465624x108A)

7800495 (465625x108A)

7800272 (312006x11E)

7800274 (312006x11E)

7800336 (312006x51A)

7800337 (309007x51A)

7800275 (309006x78C)

7800276 (385048x114)

7800277 (385048x51A)
