Czym jest wpust czółenkowy?

Wpusty czółenkowe to niezbędne elementy w inżynierii mechanicznej, przeznaczone do mocowania kół zębatych, piast i innych części do obracającego się wału. Ich półokrągły kształt minimalizuje ryzyko przesunięcia bocznego, umożliwiając im głębsze osadzenie w wale. Działając jako zabezpieczenie, elementy te chronią kosztowne podzespoły przed uszkodzeniem w wyniku ścinania pod nadmiernym obciążeniem.

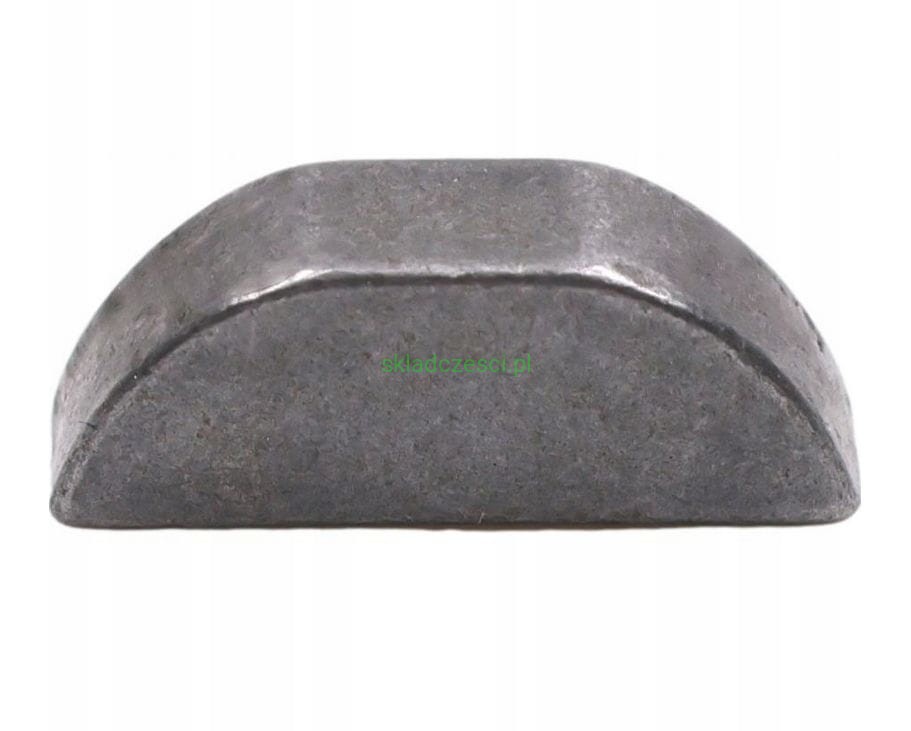

Wpust czółenkowy, znany również jako wpust półksiężycowy, to półokrągły wpust wału maszyny, który zapobiega niezależnemu ruchowi kół zębatych, piast i innych elementów względem obracającego się wału lub wrzeciona. Wpusty te są wkładane w gniazdo klina utworzone przez specjalny frez lub frez trzpieniowy. Następnie dociska się koło zębate lub inny element z rowkiem wpustowym czółenkowym do wału, aż wpust połączy się z rowkiem.

Do czego służy wpust czółenkowy?

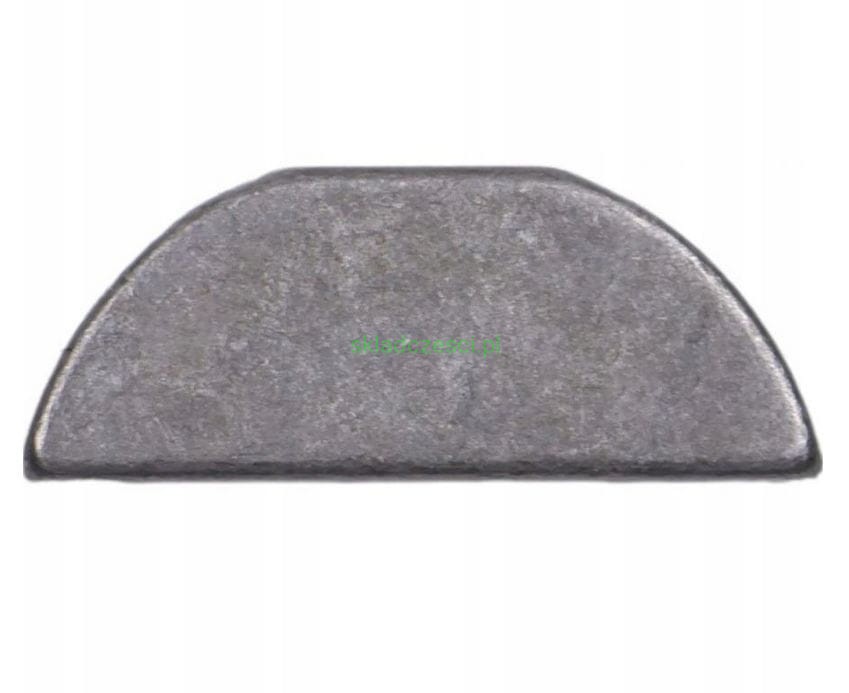

Oprócz utrzymywania elementów na wale, wpusty czółenkowe działają również jako zabezpieczenie, chroniąc drogie części poprzez ich ścięcie pod wpływem nadmiernego obciążenia. Półksiężycowaty profil wpustu pozwala na jego głębsze osadzenie w wale, zmniejszając ryzyko bocznego wypadnięcia wpustu z rowka.

Jak działa wpust czółenkowy?

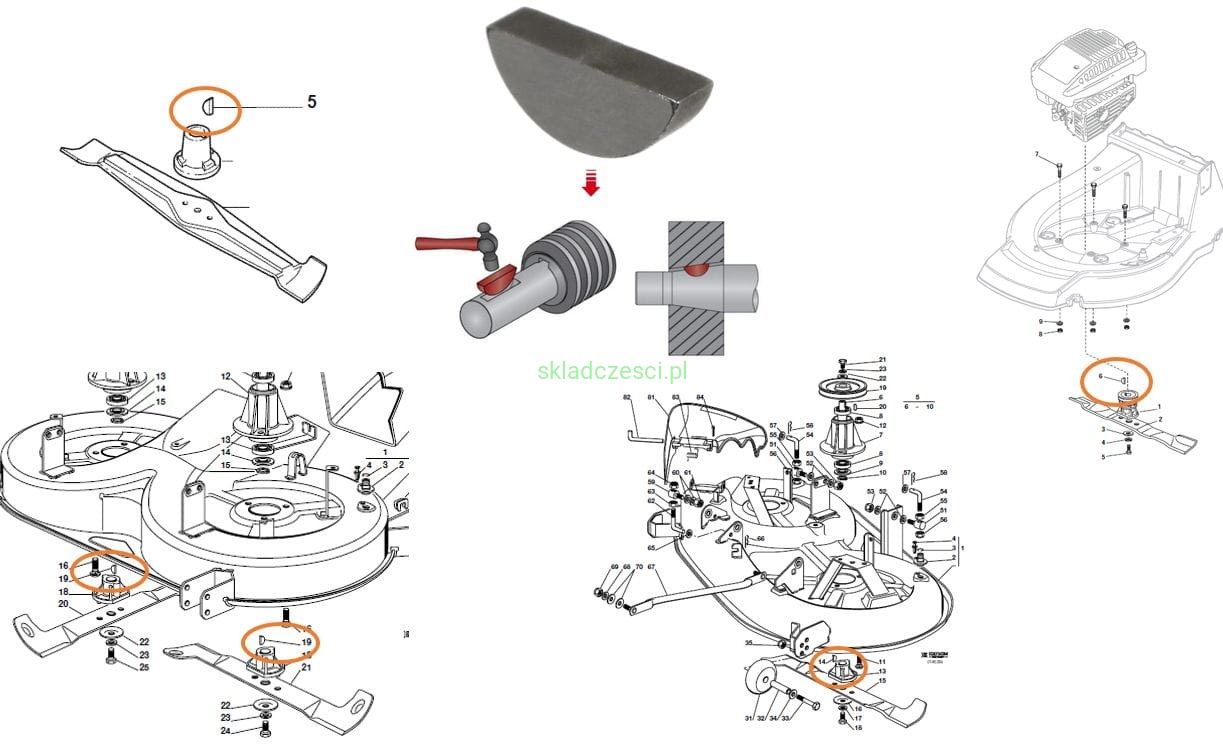

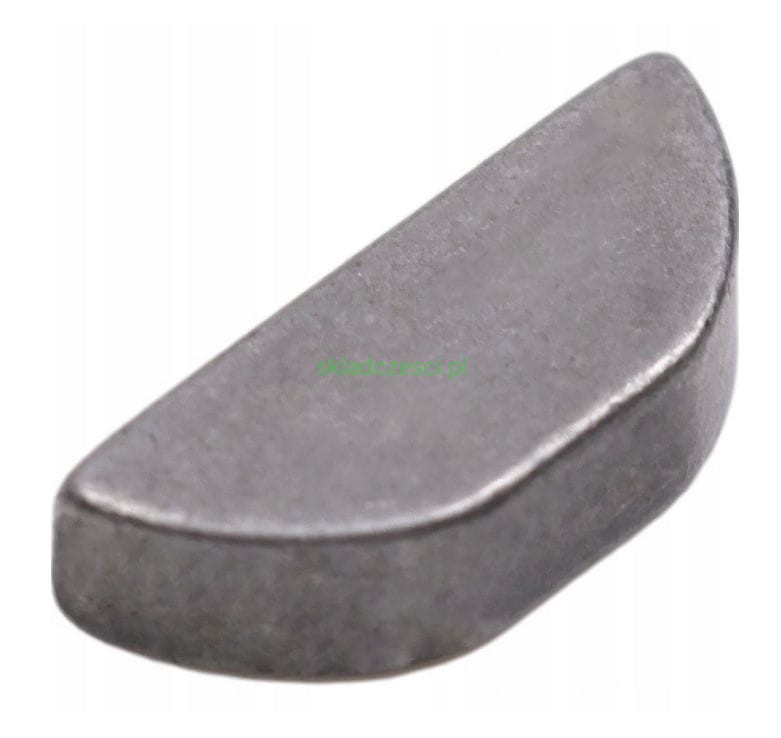

Po zamontowaniu, długa, płaska powierzchnia wpustu czółenkowego wystaje ponad wał bazowy. Po dociśnięciu współpracującej piasty, koła zębatego lub innego elementu do wału, wystająca część wpustu blokuje elementy.

Jak zamontować wpust czółenkowy?

Podczas montażu wpustu czółenkowego w gnieździe wpustowym, należy najpierw wcisnąć go w półksiężycowy rowek wyfrezowany w wale. Następnie, przed zakończeniem połączenia, należy wyrównać górną płaską część klina tak, aby była równoległa do wału bazowego.

Podczas montażu, kliny czasami wyślizgują się z rowka podczas dociskania elementu współpracującego. Może to utrudniać ich montaż.

Jak utrzymać wpust czółenkowy na miejscu?

Aby utrzymać wpust czółenkowy na miejscu podczas montażu elementu współpracującego, należy upewnić się, że jest on ciasno osadzony w gnieździe klina. Ponieważ elementy te są wykonane z zachowaniem ścisłych tolerancji, często wymagają wciskania w gniazdo. Odbywa się to poprzez lekkie uderzanie młotkiem w płaską, wystającą powierzchnię klina, aż wpust zostanie mocno osadzony. Wpust nadal będzie wystawał ponad powierzchnię wału współpracującego i wchodził w rowek wpustowy, aby zablokować piastę lub koło zębate na miejscu. Jeśli wpust nadal wypada lub wyślizguje się podczas montażu elementu, prawdopodobnie jest zbyt mały.

Wybór odpowiedniego klina czółenkowego

Ważne jest, aby zrozumieć różne cechy wpustu klina. Niektóre z nich to typ klina, materiał i wykończenie.

Jakie są różne rodzaje klinów czółenkowych?

Dwa najpopularniejsze typy to wpusty czółenkowe z pełnym promieniem i wpusty czółenkowe z płaskim dnem. Oba działają tak samo, ale mogą być odpowiednie do różnych zastosowań.

Należy pamiętać, że wpusty czółenkowe z płaskim dnem są jednym z dwóch wariantów wpusty czółenkowych zgodnych z normą ANSI B17.2. Ponadto zarówno wpusty z płaskim dnem, jak i z pełnym promieniem są objęte normą ANSI. Producent decyduje o wyborze jednego z tych modeli (może się to różnić w zależności od partii, niezależnie od numeru części). Dlatego w danych konkretnego produktu nie ma atrybutu wskazującego typ dna.

Zalety wpustu czółenkowego:

• Dopasowuje się do każdego stożka występującego w elemencie współpracującym lub wale
• Idealny do zespołów obracających się z dużą prędkością
• Eliminuje frezowanie w pobliżu kołnierzy wału, zmniejszając koncentrację naprężeń na końcu wału
• Głębsze osadzenie w wale zmniejsza ryzyko wyślizgnięcia się wpustu z gniazda wpustowego
• Zapewnia dokładniejsze dopasowanie, zmniejszając luz w gnieździe wpustowym
• Łatwy montaż i demontaż
