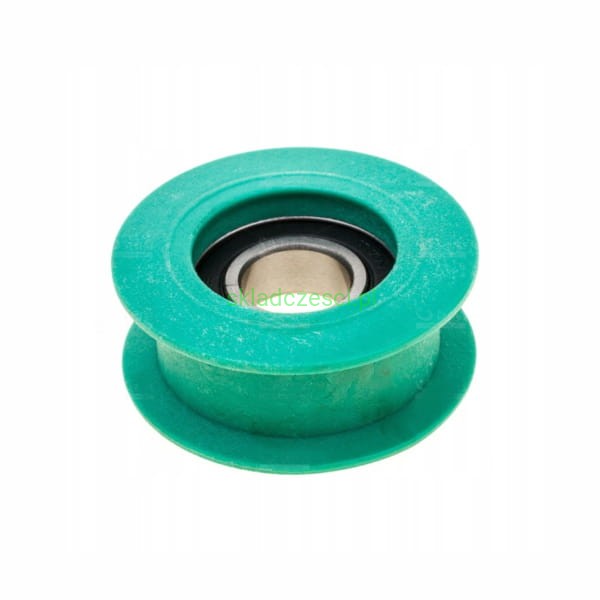

Rolka HONDA HF 2213 2216 2415SB 2417HM 2417HT 2620HME 2620HTE

Przejdź do sekcji Opinie

Koło pasowe z łożyskiem (6002RS) napinacz paska układu napędu jazdy / skrzyni do traktorka kosiarki. Przykładowe zastosowanie: Castel Garden TC102, TCP102, TCR102, 12.5/102, TC122, TCR122, TCP122, JB92, JR92, JP92, J92, JT92, Mountfield T1440M, T1440H, T1436H, T1436M, 1640H, 1740H, 2248H, HONDA HF2213, HF2216, HF2415SB, HF2417HM, HF2417HT, HF2620HME, HF2620HTE, VIKING MT540, MT740, MT780

Przejdź do pełnego opisu

25,75 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar dostępny

Czas wysyłki: 2-3 dni robocze

Opis

Atrybuty

Dodatkowe informacje

Bezpieczeństwo

Opinie

Pliki

Opis

Koło pasowe z łożyskiem napinacz paska układu napędu jazdy / skrzyni do traktorka kosiarki

Rolka napinacza paska, koło pasowe napinacza stosowane w traktorkach ogrodowych / kosiarkach produkowanych przez grupę GGP (Global Garden Products), do której należą marki takie jak Stiga, Castelgarden, Alpina czy Mountfield oraz inne kosiarki produkowane na tych samych podzespołach, jak Honda, Iseki, Brill, Gardena, Sabo, Solo, Viking i inne.

Część ta jest kluczowym elementem układu napędowego paska jazdy lub paska układu tnącego, odpowiadającym za właściwe napięcie i prowadzenie paska.

Kompatybilne urządzenia:

Rolka jest szeroko stosowana w popularnych modelach traktorków z agregatami tnącymi o szerokościach 92 cm, 102 cm oraz 122 cm:

Stiga Estate:
- Estate Basic, Estate Tornado, Estate Senator, Estate President.
- Modele: Estate 2084, 3084, 3384 (wersje H/HST), 4092, 5092, 6102, 7102.
Stiga Garden / Combi:
- Wybrane modele kompaktowe z wyrzutem tylnym.
Stiga Royal / Baron / Grand Tornado:
- Starsze generacje maszyn produkowane przez grupę GGP.
Castelgarden: modele J92, TC92, TC102, TC122, Twin Cut, TC102, TCP102, TCR102, 12.5/102, TC122, TCR122, TCP122, JB92, JR92, JP92, J92, JT92
Honda: Seria HF: HF2113, HF2114, HF2213, HF2216, HF2218, HF2315, HF2415, HF2417, HF2620.
Mountfield: T1440M, T1440H, T1436H, T1436M, 1640H, 1740H, 2248H
Sabo: Rolka ta występuje głównie w traktorkach z serii Twin Cut (z dwoma nożami), które konstrukcyjnie bazują na platformie GGP/Castelgarden:
- Sabo 92-13
- Sabo 102-13
- Sabo 102-15 H
- Sabo 102-17 H
- Sabo 122-19 H

SOLO:
- Solo 570, 572, 575, 576 (modele Twin Cut).
- Solo 555 (wybrane wersje).
Viking (starsze modele serii MT) oraz Stihl (nowsze modele serii RT):

Viking (Seria MT):

MT 5097, MT 5097 C, MT 5097 G, MT 5097 Z.
MT 5112 Z.
MT 6112 C, MT 6112 Z, MT 6127 ZL.

Stihl (Seria RT):

RT 5097, RT 5097 C, RT 5097 Z.
RT 5112 Z.
RT 6112 C, RT 6112 ZL, RT 6127 ZL.

Parametry techniczne rolki:

Typ: Rolka płaska prowadząca.
Funkcja: Prowadzenie i napinanie paska jazdy (transmisji).
Wysokość wewnętrzna: 14,5 mm
Wysokość zewnętrzna: 19,6 mm
Średnica otworu: 14,9 mm
Średnica wewnętrzna koła: 39,5 mm
Średnica zewnętrzna koła: 49,6 mm
Materiał: wykonana z wysokiej jakości tworzywa sztucznego (kompozytu nylonowego/poliamidu) z zatopionym wewnątrz stalowym łożyskiem kulkowym.

Specyfikacja materiałowa:

Bieżnia rolki: Wytrzymałe tworzywo termoplastyczne (odporne na temperaturę i tarcie).
Łożysko: Stalowe, dwustronnie uszczelnione pod śrubę 15 mm.

Zastosowanie tworzywa zamiast metalu ma na celu zmniejszenie wagi elementu, redukcję hałasu podczas pracy oraz zapobieganie nadmiernemu zużyciu (ścieraniu) paska gumowego.

Zamiennik do oryginalnych nr katalogowych części:

BRILL: CG25601558, CG25601570

CASTEL GARDEN: 125601558, 25601558, 25601558/0, 25601558/1, 25601558/2, 25601558/3, 25601570, 25601570/0, 325601570/1, V2 5002 740

GGP: 25601558/1, 25601570/0, 325601570/1

HONDA: 04401-Y09-000, 80393-VK1-003, 22520-VK1-003, CG256-015-58H3, CG25601558H0, CG25601558H1, CG25601570H0

SABO: SB25601570

SOLO: 256015700

STIGA: 1136-0292-01, 1136-0915-01, 1136029201, 1136091501

STIHL: 6125 760 6601, 61257606601

VIKING: 6125 760 6600, 61257606600

Przykładowe zastosowanie rolki :

ALPINA

15 5/102 H 31A607-0114-E131 (2007) 299931533/YA

AT8 102 HCB 407777-0271-B1 (2012) 2T0980200/12

AT8 102 HCB BS INTEK 7220 656 cc V-TWIN (2013) 2T0980200/12

AT8 102 HCB BS INTEK 7220 656 cc V-TWIN (2014) 2T0980200/12

AT8 102 HCB BS INTEK 7220 656 cc V-TWIN (2016) 2T0980200/12

AT8 102 HCB BS INTEK 7220 656 cc V-TWIN (2017) 2T0980200/12

AT8 102 HCB Intek series 7220 656cc (2015) 2T0980200/12

AT8 102 HCK PH-SV540-0216 (2012) 2T0950500/12

AT8 102 HCK PH-SV540-0216 (2013) 2T0950500/12

AT8 102 HCK Twin SV710-0025 (2012) 2T1760500/12

AT8 122 HCB 40N877-0014-B1 (2016) 2T1310200/12

AT8 122 HCB BS INTEK 7220 656 cc V-TWIN (2014) 2T1310200/12

AT8 122 HCB BS INTEK 7220 656 cc V-TWIN (2015) 2T1310200/12

AT8 122 HCB BS INTEK 7220 656 cc V-TWIN (2017) 2T1310200/12

AT8 122 HCB BS INTEK 7220 656 cc V-TWIN(EFM) (2018) 2T1310200/12

AT8 122 HCB Twin 407777-0271-B1 (2012) 2T1310200/12

AT8 122 HCB Twin BS INTEK 7220 656 cc V-TWIN (2013) 2T1310200/12

BT 102 HCB S 40N877-0014-B1 (2016) 2T0980204/14

BT 102 HCB S BS INTEK 7220 656 cc V-TWIN (2014) 2T0980204/14

BT 102 HCB S BS INTEK 7220 656 cc V-TWIN (2015) 2T0980204/14

BT 102 HCB S BS INTEK 7220 656 cc V-TWIN (2017) 2T0980204/14

K 100 HYDRO TRE 0701 (2008) 299931424/ALP

K 100 HYDRO TRE 0701 (2009) 2T5544524/ALP

K 100 TRE 0801 (2010) 2T0720421/10

K 100 TRE 0801 (2010) 2T0720424/A10

K 102 H TRE 0701 (2010) 2T0900421/10

KOUGAR 100 21B807-0116-B1 (2001) 299911211/ALP

KOUGAR 100 21B807-0116-B1 (2002) 299911211/ALP

KOUGAR 100 21B807-0116-B1 (2003) 299911211/ALP

KOUGAR 100 21B807-0116-B1 (2004) 299911211/ALP

KOUGAR 100 21B807-0116-B1 (2004) 29991211/ALP

KOUGAR 100 21B807-0116-B1 (2006) 299911211/ALP

KOUGAR 100 21B807-0116-B1 (2006) 29991211/ALP

KOUGAR 110 H PH-SV480-0211 (2001) 299931631/ALP

KOUGAR 110 H PH-SV480-0211 (2002) 299931631/ALP

KOUGAR 110 H PH-SV480-0211 (2003) 299931631/ALP

KOUGAR 110 H PH-SV480-0211 (2004) 299931631/ALP

KOUGAR 110 H PH-SV480-0211 (2007) 299931631/ALP

KOUGAR 110 H PH-SV480-0211 (2007) 299941631/ALP

ONE 102 Y 21B807-0116-B1 (2001) 299911336/ALP

ONE 102 Y 21B807-0116-B1 (2002) 299911336/ALP

ONE 102 Y 21B807-0116-B1 (2003) 299911336/ALP

ONE 102 Y 21B807-0116-B1 (2004) 299911336/ALP

ONE 102 Y 21B807-0116-B1 (2007) 299911336/ALP

ONE 102 Y 21B807-0116-B1 (2008) 299911336/08

ONE 102 Y 21B807-0116-B1 (2009) 2T5142536/09

ONE 102 Y 21B807-0116-B1 (2010) 2T0700236/10

ONE 102 Y 31A707-0117-B1 (2010) 2T0720236/10

ONE 102 Y TRE 0701 (2008) 299911536/08

ONE 102 YH (2010) 2T0970236/A50

ONE 102 YH -HYDRO 31P777-2148-B1 (2011) 2T0950236/F11

ONE 102 YH 31A607-0114-E131 (2007) 299931536/YA

ONE 102 YH 31A707-0117-B1 (2008) 299941636/YA

ONE 102 YH 31G777-0120-E1 (2007) 299941736/A7P

ONE 102 YH 31G777-0120-E1 (2007) 299941736/ALP

ONE 102 YH 31G777-0120-E1 (2007) 299941736/Z

ONE 102 YH 31G777-0120-E1 (2008) 299941736/08

ONE 102 YH 31P777-0134-B1 (2008) 299941836/08

ONE 102 YH 31P777-0134-B1 (2009) 2T5662536/09

ONE 102 YH 31P777-0134-B1 (2010) 2T0950236/10

ONE 102 YH 441777-0126-E1 (2007) 299941936/Z

ONE 122 YH 407777 (2009) 2T6672536/09

ONE 122 YH 441777-0126-E1 (2007) 299942236/ALP

ONE 122 YH 441777-0126-E1 (2008) 299942236/08

ONE 122 YH 441777-0127-B1 (2009) 2T6682536/09

ONE 122 YH BS INTEK 7220 656 cc V-TWIN (2011) 2T1310236/10

ONE 122 YH BS INTEK 7220 656 cc V-TWIN (2011) 2T1310236/F11

ONE 122 YH BS INTEK 7220 656 cc V-TWIN (2012) 2T1310236/10

SKIPPER 102 K 21B807-0116-B1 (2001) 299911353/ALP

SKIPPER 102 K 21B807-0116-B1 (2002) 299911353/ALP

SKIPPER 102 K 21B807-0116-B1 (2003) 299911353/ALP

SKIPPER 102 K 21B807-0116-B1 (2004) 299911353/ALP

SKIPPER 122 HK 441777-0126-E1 (2004) 299942253/ALP

SKIPPER MAX 102 HK 441777-0126-E1 (2001) 299941953/ALP

SKIPPER MAX 102 HK 441777-0126-E1 (2002) 299941953/ALP

SKIPPER MAX 102 HK 441777-0126-E1 (2003) 299941953/ALP

SKIPPER MAX 102 HK 441777-0126-E1 (2004) 299941953/ALP

SKIPPER MAX 102 HK 441777-0126-E1 (2005) 299941953/ALP

SKIPPER ONE 102 K 21B807-0116-B1 (2001) 299911333/ALP

SKIPPER ONE 102 K 21B807-0116-B1 (2002) 299911333/ALP

SKIPPER ONE 102 K 21B807-0116-B1 (2003) 299911333/ALP

SKIPPER ONE 102 K 21B807-0116-B1 (2004) 299911333/ALP

SKIPPER ONE 102 K 21B807-0116-B1 (2006) 299911333/ALP

SKIPPER ONE 102 KH 31G777-0120-E1 (2001) 299941733/ALP

SKIPPER ONE 102 KH 31G777-0120-E1 (2002) 299941733/ALP

SKIPPER ONE 102 KH 31G777-0120-E1 (2003) 299941733/ALP

SKIPPER ONE 102 KH 31G777-0120-E1 (2004) 299941733/ALP

SKIPPER ONE 102 KH 31G777-0120-E1 (2006) 299941733/ALP

SKIPPER ONE 122 KH 441777-0126-E1 (2004) 299942233/ALP

SKIPPER ONE 122 KH 441777-0126-E1 (2006) 299942233/ALP

TP 16/102 K - ALPINA PH-SV480-0211 (2001) 299911633/ALP

TP 16/102 K - ALPINA PH-SV480-0211 (2002) 299911633/ALP

TP 16/102 K - ALPINA PH-SV480-0211 (2003) 299911633/ALP

TP 16/102 K - ALPINA PH-SV480-0211 (2004) 299911633/ALP

TP 16/102 K - ALPINA PH-SV480-0211 (2006) 299911633/ALP

TP 18/102 KH - ALPINA PH-SV540-0216 (2001) 299941833/ALP

TP 18/102 KH - ALPINA PH-SV540-0216 (2002) 299941833/ALP

TP 18/102 KH - ALPINA PH-SV540-0216 (2003) 299941833/ALP

TP 18/102 KH - ALPINA PH-SV540-0216 (2004) 299941833/ALP

TP 18/102 KH - ALPINA PH-SV540-0216 (2006) 299941833/ALP

CASTELGARDEN

J92, JS92, J92 hydro, JS92 hydro, J98, JS98S, J98 hydro, JS98S hydro

TC 102, TS 102, TC102 hydro, TS102 hydro, TC122 hydro, TS122 hydro

CG 14,5/102 HYDRO TRE 0701 (2008) 299931463/08

CG 14,5/102 HYDRO TRE 0701 (2009) 2T5544153/09

CG 14,5/102 TRE 0701 (2008) 299911463/08

CG 14,5/102 TRE 0701 (2008) 299911463/Y

CG 14,5/102 TRE 0701 (2009) 2T5144153/09

CG 14,5/102 TRE 0701 (2010) 2T0700463/10

CG 16/102 HYDRO TRE 0801 (2009) 2T5554153/09

CG 16/102 HYDRO TRE 0801 (2010) 2T0920463/10

CG 16/102 HYDRO TRE 0801 (2010) 2T0920463/UK

CG 16/102 TRE 0801 (2009) 2T5254153/09

CT 13 5/102 21B807-0116-B1 (2004) 299911353/04

CT 13 5/102 21B807-0116-B1 (2006) 299911353/04

CT 13 5/102 28M707 (2003) 299911353/02

CT 13 5/102 BLEUE 21A907 (2007) 299911359/GR

CT 13 5/102 H 21B807-0116-B1 (2004) 299931353/04

CT 13 5/102 H 21B807-0116-B1 (2005) 299931353/04

CT 13 5/102 H 28M707 (2003) 299931353/02

CT 16/102 HH GCV 530 (2006) 299941653/05H

CT 16/102 K PH-SV480-0211 (2006) 299911653/05K

CT 17 5/102 31G777-0120-E1 (2004) 299921753/03

CT 17 5/102 31G777-0120-E1 (2006) 299921753/03

CT 17 5/102 H 31G777-0120-E1 (2002) 299941753/02

CT 17 5/102 H 31G777-0120-E1 (2004) 299941753/03

CT 17 5/102 H 31G777-0120-E1 (2006) 299941753/03

CT 17 5/102 H BLEUE 31G777-0120-E1 (2007) 299941759/GR

CT 17/102 311777 (2002) 299921753/02

CT 18 5/102 H BLEUE 31P777-0134-B1 (2008) 299941859/GR

CT 18/102 KH PH-SV540-0216 (2006) 299941853/05K

CT 20/102 H 441777-0126-E1 (2002) 299941953/02

CT 20/102 H 441777-0126-E1 (2003) 299941953/02

CT 20/102 H 441777-0126-E1 (2004) 299941953/02

CT 20/102 H 441777-0126-E1 (2006) 299941953/02

CT 20/102 KH PH-75609 (2006) 299941953/05K

CT 22/122 H + 441777-0126-E1 (2004) 299942253/0F4

CT 22/122 H + 441777-0126-E1 (2005) 299942257/GRM

CT 22/122 H 441777-0126-E1 (2002) 299942253/02

CT 22/122 H 441777-0126-E1 (2003) 299942253/02

CT 22/122 H 441777-0126-E1 (2004) 299942253/02

CT 22/122 H 441777-0126-E1 (2006) 299942253/02

CT 22/122 H BLEUE 441777-0126-E1 (2007) 299942259/GR

CT 22/122 KH PH-75609 (2006) 299942253/05K

EB 12/102 12,5HP QUIET (2003) 299911213/02

EB 12/102 21A907 (2004) 299911212/GP

EB 12/102 21B807-0116-B1 (2004) 299911212/04

EB 12/102 21B807-0116-B1 (2005) 299911212/05

EB 12/102 21B807-0116-B1 (2006) 299911212/06

EB 12/102 21B807-0116-B1 (2006) 299911213/UK

EB 12/102 21B807-0116-B1 (2006) 299911213/UK6

EB 15/102 H (2003) 299931517/VL

ET 13 5/102 ENDURO 13HP (OV358EA-206941F) (2004) 299911302/04

ET 13 5/102 ENDURO 13HP (OV358EA-206941F) (2004) 299911303/MW

ET 13 5/102 ENDURO 13HP (OV358EA-206941F) (2005) 299911302/04

ET 13 5/102 ENDURO 13HP (OV358EA-206941F) (2005) 299911302/05

ET 13 5/102 ENDURO 13HP (OV358EA-206941F) (2007) 299911302/06

ET 13/102 ENDURO 13HP (OV358EA-206941F) (2003) 299911303/02

ET 15/102 H ENDURO 15 HP (2001) 299931503/01

ET 15/102 H ENDURO 15 HP (2003) 299931503/02

ET 15/102 H ENDURO 15 HP (2004) 299931502/04

ET 15/102 H ENDURO 15 HP (2004) 299931503/MW

ET 15/102 H ENDURO 15 HP (2005) 299931502/04

ET 16/102 H TEC. 18HP ENDURO (2005) 299931602/05

ET 17/102 H TEC. 18HP ENDURO (2006) 299931702/06

ET 17/102 H TEC. 18HP ENDURO (2008) 299931703/MW

ET 17/102 H TEC. 18HP ENDURO (2009) 2T5561033/MW8

ET 20/102 H TEC. 22HP ENDURO VT (2006) 299931902/05

EUB 15/102 HYDRO (2001) 299931513/01

EUB 15/102 HYDRO (2002) 299931513/01

EUB 15/102 HYDRO (2002) 299931513/02

EUB 15/102 HYDRO (2003) 299931513/01

EUB 15/102 HYDRO (2003) 299931513/03

EUB 15/102 HYDRO (2004) 299931512/04

GT 12 5/102 21B807-0116-B1 (2006) 299911227/BA

GT 14 5/102 H TEC. 18HP ENDURO (2006) 299931463/0F6

GT 15 5/102 282H07 (2007) 299911527/BA

GT 15/102 H TEC. 18HP ENDURO (2005) 299931463/05

GT 15/102 H TEC. 18HP ENDURO (2005) 299931467/Y

GT 16/102 H TEC. 18HP ENDURO (2006) 299931667/Y

GT 16/102 H TEC. 18HP ENDURO (2007) 299931663/06

HT 160H GCV530U PE-E9-SD (2012) 2T0930373/SBR

HT 160H GXV 530 (2011) 2T5653673/SBR

HT 160H GXV 530 (2012) 2T5653673/SBR

PLUS 13 5/102 21B807-0116-B1 (2009) 2T5142333/09

PLUS 14 5/102 H TRE 0701 (2009) 2T5644333/09

PLUS 14 5/102 TRE 0701 (2009) 2T5144333/09

PLUS 16 5/102 H 31A707-0117-B1 (2010) 2T0930233/10

PLUS 16 5/102 H 31A707-0121-B1 (2011) 2T5652333/09

PLUS 16,5/102 H 31A707-0121-B1 (2012) 2T5652333/09

PLUS 18 5/102 H 31P777-0134-B1 (2009) 2T5662333/09

PLUS 18 5/102 H 31P777-0134-B1 (2010) 2T0950233/10

PLUS 20/102 H 407777 (2009) 2T5672333/09

PLUS 20/102 H 407777 (2010) 2T0970233/10

PLUS 22/122 H 407777 (2009) 2T6672333/09

PLUS 22/122 H 407777 (2009) 2T6672333/F9

PLUS 22/122 H 407777 (2010) 2T1310233/10

PTC 220 HD 407777-0271-B1 (2012) 2T0980233/11

PTC 220 HD BS INTEK 7220 656 cc V-TWIN (2011) 2T0980233/11

PTC 220 HD BS INTEK 7220 656 cc V-TWIN (2013) 2T0980233/11

PTHX 220 4WD EMC BS Intek V-Twin s7220 BS INTEK 7220 656 cc V-TWIN (2013) 2T1426273/12S

PTX 122 HD Intek s7220 V-Twin EMC102CM BS INTEK 7220 656 cc V-TWIN (2011) 2T1310233/11

PTX 122 HD Intek s7220 V-Twin EMC102CM BS INTEK 7220 656 cc V-TWIN (2012) 2T1310233/11

STIGA

ESTATE 6102 HW 40N877-0014-B1 (2016) 2T0970281/14

ESTATE 6102 HW BS INTEK 7220 656 cc V-TWIN (2014) 2T0970281/14

ESTATE 6102 HW BS INTEK 7220 656 cc V-TWIN (2017) 2T0970281/14

ESTATE 6102 HW BS INTEK 7220 656 cc V-TWIN(EFM) (2018) 2T0970281/ST1

ESTATE 6102 HW Intek series 7220 656cc (2015) 2T0970281/14

ESTATE 6122 HW BS INTEK 7220 656 cc V-TWIN (2017) 2T1310281/17

ESTATE 6122 HW BS INTEK 7220 656 cc V-TWIN(EFM) (2018) 2T1315281/ST1

ESTATE 7102 HWS BS INTEK 7220 656 cc V-TWIN (2014) 2T0980281/14

ESTATE 7102 HWS FS600V-AS50 (2015) 2T0950681/15

ESTATE 7102 HWS FS600V-AS50 (2016) 2T0950681/15

ESTATE 7102 HWS FS600V-AS50 (2017) 2T0950681/15

ESTATE 7102 HWS FS600V-AS50 (2018) 2T0950681/ST1

ESTATE 7102 HWSY BS INTEK 7220 656 cc V-TWIN(EFM) (2018) 2T0980281/ST1

ESTATE 7122 HWS 40N877-0014-B1 (2016) 2T1310281/14

ESTATE 7122 HWS BS INTEK 7220 656 cc V-TWIN (2014) 2T1310281/14

ESTATE 7122 HWS BS INTEK 7220 656 cc V-TWIN (2017) 2T1310281/14

ESTATE 7122 HWS BS INTEK 7220 656 cc V-TWIN(EFM) (2018) 2T1310281/ST1

ESTATE 7122 HWS Intek series 7220 656cc (2015) 2T1310281/14

ESTATE BARON 21B807-0115 (2008) 13-2534-13

ESTATE BARON 21B807-0115 (2008) 299931381/08

ESTATE BARON 21B807-0115-B1 (2008) 13-2534-14

ESTATE BARON 21B807-0115-B1 (2008) 299931381/08T

ESTATE BARON TRE 0701 (2008) 13-2537-13

ESTATE BARON TRE 0701 (2008) 299931481/08

ESTATE BARON TRE 0701 (2008) 299941481/08

ESTATE GRAND ROYAL 407777-0271-B1 (2012) 2T1310281/11

ESTATE GRAND ROYAL BS INTEK 7220 656 cc V-TWIN (2011) 2T1310281/11

ESTATE GRAND ROYAL BS INTEK 7220 656 cc V-TWIN (2011) 2T1310281/SF1

ESTATE GRAND ROYAL BS INTEK 7220 656 cc V-TWIN (2012) 2T1310281/SF1

ESTATE GRAND ROYAL BS INTEK 7220 656 cc V-TWIN (2013) 2T1310281/11

ESTATE PRO 20 22 HP COMMAND TWIN (2007) 299941981/SF7

ESTATE PRO 20 31P777-0134 (2009) 2T5682731/CZ

ESTATE PRO 20 441777-0127 (2008) 13-2536-23

ESTATE PRO 20 441777-0127-B1 (2008) 299941931/CZ

ESTATE PRO 20 CV22S PH-75609 (2007) 13-2562-12

ESTATE PRO 20 CV22S PH-75609 (2007) 13-2562-62

ESTATE PRO 20 CV22S PH-75609 (2007) 299941981/SK7

ESTATE PRO 20 K CV22S PH-75609 (2006) 13-2562-11

ESTATE PRO 20 K CV22S PH-75609 (2006) 299941981/SK6

ESTATE PRO 20 PH-75609 (2008) 299941981/PF8

ESTATE PRO 20 PH-SV710-0025 (2008) 13-2562-13

ESTATE PRO 20 PH-SV710-0025 (2008) 13-2562-14

ESTATE PRO 20 PH-SV710-0025 (2008) 299941981/08

ESTATE PRO 20 PH-SV710-0025 (2008) 299941981/08T

ESTATE PRO 22 /CZ+TR (2008) 13-2548-23

ESTATE PRO 22 407777-0117 (2002) 13-2535-12

ESTATE PRO 22 407777-0117 (2002) 299942031/STG

ESTATE PRO 22 407777-0117 (2003) 13-2535-13

ESTATE PRO 22 407777-0117 (2003) 299942031/STG

ESTATE PRO 22 407777-0117 (2004) 13-2535-14

ESTATE PRO 22 407777-0117 (2004) 299942031/STG

ESTATE PRO 22 407777-0117 (2005) 13-2535-45

ESTATE PRO 22 407777-0117 (2005) 299942231/ST5

ESTATE PRO 22 407777-0117 (2006) 13-2535-45

ESTATE PRO 22 407777-0117 (2007) 13-2535-45

ESTATE PRO 22 407777-0117 (2007) 299942231/ST5

ESTATE PRO 22 407777-0231 (2009) 2T6682731/CZ

ESTATE PRO 22 441777-0126-E1 (2006) 299942281/ST6

ESTATE PRO 22 441777-0127-B1 (2008) 299942231/STG

ESTATE PRO 22 E 22 HP COMMAND TWIN (2008) 13-2561-62

ESTATE PRO 22 E 22 HP COMMAND TWIN (2008) 299942281/SF7

ESTATE PRO 22 E CV22S PH-75609 (2008) 13-2561-12

ESTATE PRO 22 E CV22S PH-75609 (2008) 299942281/SK7

ESTATE PRO 22 E PH-75609 (2008) 13-2564-13

ESTATE PRO 22 E PH-75609 (2008) 299942581/VI

ESTATE PRO 22 K 22 HP COMMAND TWIN (2006) 299942281/SPF

ESTATE PRO 22 K CV22S PH-75594 (2005) 13-2535-55

ESTATE PRO 22 K CV22S PH-75594 (2005) 13-2545-45

ESTATE PRO 22 K CV22S PH-75609 (2006) 13-2561-11

ESTATE PRO 22 K CV22S PH-75609 (2006) 299942281/SK6

ESTATE PRO 22 K PH-75609 (2004) 299942231/STK

ESTATE PRO 22 K PH-75609 (2005) 299942231/STK

ESTATE PRO 22 K PH-75609 (2006) 299942231/STK

ESTATE PRO 22 PH-75609 (2005) 299942231/VI

ESTATE PRO 25 E KOHLER 25 HP (2008) 299942581/PF

ESTATE PRO 25 E KOHLER 25 HP (2008) 299942581/PF8

ESTATE PRO 25 E PH-SV730-0024 (2008) 13-2564-14

ESTATE PRO 25 E PH-SV730-0024 (2008) 299942581/08E

ESTATE PRO 25 E PH-SV730-0024 (2008) 299942581/8ET

ESTATE PRO 25 KOHLER 25 HP (2008) 13-2563-13

ESTATE PRO 25 KOHLER 25 HP (2008) 299942481/PF8

ESTATE PRO 25 PH-SV730-0024 (2008) 13-2563-14

ESTATE PRO 25 PH-SV730-0024 (2008) 299942581/08

ESTATE PRO 25 PH-SV730-0024 (2008) 299942581/08T

ESTATE PRO 9102 XWS 44N677-0012-B1 (2014) 2T1425281/14

ESTATE PRO 9102 XWS 44N677-0012-B1 (2015) 2T1425281/14

ESTATE PRO 9102 XWS 44N677-0012-B1 (2016) 2T1425281/14

ESTATE PRO 9102 XWS 44N677-0012-B1 (2017) 2T1425281/14

ESTATE PRO 9102 XWS BS INTEK 8240 724 cc V-TWIN (2018) 2T1425281/ST1

ESTATE PRO 9122 HWS 44N677-0012-B1 (2015) 2T1515281/15

ESTATE PRO 9122 HWS 44N677-0012-B1 (2016) 2T1515281/15

ESTATE PRO 9122 HWS 44N677-0012-B1 (2017) 2T1515281/15

ESTATE PRO 9122 HWS BS INTEK 8240 724 cc V-TWIN(EFM) (2018) 2T1515281/ST1

ESTATE PRO 9122 XWS 44N677-0012-B1 (2014) 2T1525281/14

ESTATE PRO 9122 XWS 44N677-0012-B1 (2015) 2T1525281/14

ESTATE PRO 9122 XWS 44N677-0012-B1 (2016) 2T1525281/14

ESTATE PRO 9122 XWS 44N677-0012-B1 (2017) 2T1525281/14

ESTATE PRO 9122 XWS BS INTEK 8240 724 cc V-TWIN (2018) 2T1525281/ST1

ESTATE PRO 9122 XWSY BS INTEK 8240 724 cc V-TWIN(EFM) (2018) 2T1530281/ST1

ESTATE PRO H20 PH-SV710-0025 (2009) 2T7675781/09

HONDA

HF2213, HF2216, HF2415SB, HF2417HM, HF2417HT, HF2620HME, HF2620HTE

VIKING

MT 540, MT 740, MT 780

Atrybuty

Atrybuty, cechy, nr referencyjne produktu

Odpowiedni dobór części zamiennych

Nr referencyjne OEM CASTEL GARDEN: 125601558, 25601558, 25601558/0, 25601558/1, 25601558/2, 25601558/3, 25601570, 25601570/0, 325601570/1; HONDA: 04401-Y09-000, 80393-VK1-003, 22520-VK1-003, CG256-015-58H3, CG25601558H0, CG25601558H1, CG25601570H0; STIGA: 1136-0292-01, 1136-

Dobór części Nr katalogowy OE określa jednoznacznie daną część, tylko dobór części po tym nr gwarantuje prawidłowość doboru, ponieważ w sprzętach o tej samej nazwie mogły być montowane różne części w zależności od daty produkcji.

Dodatkowe informacje

Jak dobrać koła pasowe, rolki prowadzące i napinacze pasów napędowych?

W układach napędowych kosiarek, traktorków ogrodowych i innych maszyn, w których występują paski klinowe oraz paski zębate odpowiadające za przeniesienie mocy z silnika na koła (napęd jazdy) oraz na kosisko (napęd noży) niezbędne są koła pasowe, rolki i napinacze.

Do sprawnego działania systemu przeniesienia mocy / napędu poprzez pasek napędowy niezbędne są koła pasowe, rolki i napinacze.

Koła pasowe (Pulleys)

Służą do przekazywania momentu obrotowego. Są osadzane bezpośrednio na wałach silnika, przekładni lub adapterach noży.

Rodzaje:

Klinowe (z rowkiem): Najpowszechniejsze w kosiarkach, współpracują z paskami klinowymi.
Płaskie: Stosowane rzadziej, głównie w miejscach, gdzie pasek jest prowadzony grzbietem.
Zębate: Wykorzystywane w układach wymagających precyzyjnej synchronizacji w traktorkach ogrodowych, w kosiskach z dwoma lub nawet czterema nożami, które nie mogą się wzajemnie uderzać, zahaczać.
Wielorowkowe: Spotykane w nowszych jednostkach napędowych dla lepszej przyczepności do paska napędowego (też wielorowkowego).

Rolki (Idlers / Guide Rollers)

Ich głównym zadaniem jest ustalenie toru biegu paska oraz zmiana jego kierunku, aby ominąć przeszkody w konstrukcji traktorka.

Typy:

Rolki prowadzące (stałe): Przykręcone na stałe do ramy lub kosiska, utrzymują pasek we właściwym ułożeniu.
Rolki gładkie (płaskie): Współpracują z zewnętrzną (płaską) stroną paska.
Rolki klinowe: Posiadają rowek pasujący do profilu paska, zapewniając jego stabilne prowadzenie.

Napinacze (Tensioners)

Odpowiadają za utrzymanie stałego naciągu paska, co zapobiega jego ślizganiu się i przedwczesnemu zużyciu.

Rodzaje konstrukcji:

Sprężynowe: Rolka zamocowana na ruchomym ramieniu, które jest dociągane przez mocną sprężynę. Często spotykane w napędach kosiska (włączanie noży poprzez naciąg paska).
Śrubowe / Manualne: Wymagają ręcznej regulacji położenia rolki za pomocą śruby regulacyjnej.

Koło pasowe, rolka, napinacz kosiarki – jakie pełnią zadanie?

W układach napędowych kosiarek traktorków te trzy elementy tworzą zamknięty system, w którym każdy ma ściśle określoną funkcję techniczną:

Koła pasowe: Przeniesienie mocy

To one są „sercem” napędu. Ich zadaniem jest odebranie energii obrotowej z wału silnika i przekazanie jej dalej na inne podzespoły (skrzynię biegów lub noże).

Zmiana przełożeń: Średnica koła pasowego decyduje o tym, jak szybko będą obracać się noże lub z jaką prędkością pojedzie traktorek.
Zmiana płaszczyzny: Pozwalają na przeniesienie napędu z pionowego wału silnika na poziome paski kosiska.

Rolki: Prowadzenie i geometria

Rolki (często nazywane pomocniczymi) nie napędzają niczego bezpośrednio, ale bez nich pasek by spadł lub szybko pękł.

Kierowanie paskiem: Pozwalają „ominąć” elementy konstrukcyjne ramy, silnika czy wyrzutu trawy.
Stabilizacja: Zapobiegają nadmiernym wibracjom i „trzepotaniu” paska na długich odcinkach (np. między silnikiem a tyłem traktorka).
Zwiększenie kąta opasania: Rolka dociska pasek do koła napędowego tak, aby stykał się on z nim na jak największej powierzchni, co zapobiega ślizganiu.

Napinacze: Optymalny naciąg i sprzęgło

Napinacz to zazwyczaj rolka zamontowana na ruchomym ramieniu ze sprężyną.

Kompensacja zużycia: Paski gumowe rozciągają się w trakcie pracy i pod wpływem ciepła. Napinacz automatycznie niweluje ten luz, utrzymując stały naciąg.
Ochrona podzespołów: Amortyzuje nagłe szarpnięcia (np. gdy noże uderzą w gęstą kępę trawy), chroniąc wał silnika przed skrzywieniem.

W skrócie: Koło daje siłę, rolka wyznacza drogę, a napinacz dba o to, by połączenie było ciasne i pewne.

Odpowiednio założone, a przede wszystkim właściwie dobrane koło pasowe kosiarki zmniejsza drgania w taki sposób, by nie były one nadmiernie przenoszone na napęd. Koła pasowe występują w każdym traktorku ogrodowym. Dzielą się na koła pasowe ustalające ułożenie paska oraz na koła pasowe napinające pasek. Większość kół pasowych jest łożyskowana. Występują koła metalowe jak i również z tworzywa sztucznego. Istnieją również koła pasowe podwójne, które przekazują napęd z jednego paska na drugi. Przykładem takiego koła jest koło pasowe podwójne wariatora (wariator), które przekazuje napęd z silnika na pasek napędu jezdnego. W kosiarkach spalinowych z napędem najczęściej występuje jedno koło pasowe, które stosujemy w połączeniu z paskiem w celu przeniesienia napędu z silnika na przekładnię.

Zastosowania w praktyce

Układ jazdy: Przenoszą napęd z silnika na skrzynię biegów (manualną lub hydrostatyczną) i dalej na koła.
Układ kosiska: System kół i rolek napędza jeden lub więcej noży tnących. Napinacz pełni tu często rolę "sprzęgła" – pociągnięcie dźwigni napina pasek i uruchamia noże.

Koło pasowe, rolka - objawy uszkodzenia lub zerwanie paska

Czy masz problem z często spadającym paskiem lub słyszysz metaliczne piszczenie podczas koszenia?

Oto najczęstsze objawy uszkodzeń podzielone na konkretne elementy:

Uszkodzone Rolki i Łożyska

Metaliczne huczenie/szum: Narasta wraz z obrotami silnika. To znak, że w łożysku rolki nie ma już smaru lub kulki są wytarte.
Pisk po włączeniu noży: Jeśli rolka „stoi” w miejscu (zatarte łożysko), pasek trze o nią, generując dym i charakterystyczny zapach palonej gumy.
Bicie i wibracje: Rolka może być skrzywiona po uderzeniu w kamień, co powoduje „bicie” całego kosiska.

Problemy z Napinaczem

Spadanie paska: Jeśli sprężyna napinacza jest rozciągnięta lub ramię napinacza jest zapieczone (zardzewiałe), pasek staje się zbyt luźny i spada przy każdym większym obciążeniu lub wyłączeniu noży.
Szarpanie przy ruszaniu: Uszkodzony mechanizm napinacza nie dawkuje płynnie naciągu, co powoduje gwałtowne uderzenia paska o koła pasowe.
Dzwonienie: Luźne ramię napinacza często obija się o metalowe elementy obudowy.

Zużyte Koła Pasowe

„V-kształtne” wyrobienie rowka: Jeśli boki koła pasowego są mocno wytarte (rowek przypomina literę „U” zamiast „V”), pasek wpada zbyt głęboko i zaczyna się ślizgać, mimo dobrego napięcia.
Ostre krawędzie: Zużyte metalowe koła stają się ostre jak brzytwa i potrafią „pociąć” nowy pasek w kilka godzin pracy.

Objawy widoczne na pasku (Skutki awarii powyższych części)

Przypalone boki paska: Zablokowana rolka prowadząca.
Postrzępione krawędzie: Skrzywione koło pasowe lub rolka, która nie trzyma osiowości (pasek idzie „na skos”).
Pęknięcia poprzeczne: Przegrzanie paska wynikające z poślizgu na zużytym napinaczu.

Objawy zużycia: Pisk paska przy starcie, stukanie (luz na łożysku rolki) lub spadek wydajności koszenia (ślizganie się paska pod obciążeniem).

Koła pasowe z czasem ulegają zużyciu i utrudniają pracę paska, dlatego należy kontrolować ich stan i wymieniać na nowe, jeżeli zajdzie taka potrzeba. Zniszczone koła pasowe mogą być przyczyną zerwania /zniszczenia paska napędowego w urządzeniu.

Czy zauważyłeś, że pasek spada zawsze w tym samym momencie (np. przy włączaniu noży czy podczas jazdy pod górę)?

To, że pasek spada w konkretnym momencie, znacznie ułatwia zdiagnozowanie problemu. Wskazuje to na usterkę związaną z dynamiką lub obciążeniem systemu.

Oto możliwe przyczyny w zależności od momentu, w którym pasek spada:

Pasek spada przy włączaniu noży (lub podczas koszenia gęstej trawy)

To jest najbardziej typowy objaw problemów z naciągiem.

Uszkodzony napinacz (najbardziej prawdopodobne):

Rozciągnięta lub pęknięta sprężyna napinacza. Nie zapewnia już wystarczającej siły docisku, aby utrzymać pasek napięty, gdy pojawi się opór (obciążenie noży trawą).
Zatarte ramię napinacza. Mechanizm ruchomy jest zardzewiały lub brudny i nie jest w stanie szybko "dociągnąć" rolki do paska.

Wyrobione koło pasowe na adapterze noża: Rowek jest tak zużyty, że pasek nie ma odpowiedniego oparcia bocznego i "wyskakuje" z rowka pod obciążeniem.

Pasek spada przy ruszaniu lub zmianie kierunku jazdy

Problem dotyczy napędu jazdy (paska łączącego silnik ze skrzynią biegów).

Uszkodzony napinacz jazdy: Podobnie jak wyżej, sprężyna jest za słaba, a luz pojawia się przy nagłym szarpnięciu (ruszaniu).
Niewłaściwa regulacja: Być może po ostatniej naprawie pasek nie został prawidłowo wyregulowany (jest zbyt luźny od samego początku).
Skrzywione/luźne koło pasowe na wale silnika: Jeśli koło jest luźne na klinie lub osiowo przestawione, przy zmianie momentu obrotowego (ruszanie/hamowanie) pasek zsuwa się z linii pracy.

Pasek spada tylko przy wyłączaniu noży / hamowaniu silnikiem

W tym przypadku problemem jest zazwyczaj bezwładność (inercja).

Zatarte łożyska noży: Gdy wyłączasz napęd, kosisko powinno swobodnie wyhamować. Jeśli łożyska noży są zatarte, stawiają opór, a pasek napędowy "przeskakuje" z zablokowanego koła pasowego, zanim zdąży się rozluźnić.

Co robić?

Inspekcja sprężyn: Sprawdź stan wszystkich sprężyn napinających. Muszą być całe i sprężyste.
Ręczne sprawdzenie rolek: Na wyłączonym silniku sprawdź, czy wszystkie rolki i koła pasowe obracają się płynnie i bez oporu.
Weryfikacja osiowości: Upewnij się, że wszystkie koła pasowe i rolki są w jednej linii. Wystarczy, że jedno jest przekrzywione o kilka milimetrów, a pasek będzie spadał.

Awaria rolki prowadzącej pasek napędu jazdy lub napędu noży

Awaria rolki prowadzącej to jedna z najczęstszych przyczyn unieruchomienia traktorka. Rolka ta pracuje pod stałym obciążeniem i w dużym zapyleniu, co prowadzi do trzech głównych scenariuszy awarii:

Rozsypane lub zatarte łożysko (Najczęstsze)

Wewnątrz każdej rolki znajduje się łożysko kulkowe (często typu 6202, 6203, 6204 lub podobne).

Objawy: Huczenie, metaliczny pisk, a w końcowej fazie całkowite zablokowanie rolki.
Skutek: Pasek trze o nieruchomą rolkę, co generuje ogromną temperaturę. Pasek topi się, dymi i pęka w ciągu kilku minut.
Diagnostyka: Po zdjęciu paska zakręć rolką – jeśli chrupie, ma luz boczny lub stawia opór, jest do wymiany.

"Wypchnięcie" lub przetarcie bieżni

Rolki plastikowe (kompozytowe) mogą się deformować, a metalowe przecierać.

Objawy: Widoczne wyżłobienia w miejscu, gdzie biegnie pasek, lub "ranty" na krawędziach.
Skutek: Pasek nie leży płasko, co powoduje jego skręcanie się i spadanie. Ostre krawędzie zużytej rolki metalowej działają jak nóż, strzępiąc boki paska.

Skrzywienie uchwytu (wspornika) rolki

Sama rolka może być sprawna, ale jej mocowanie (śruba lub ramię) ulega wygięciu, np. po uderzeniu kosiskiem w przeszkodę.

Objawy: Rolka patrzy "pod skosem" względem linii paska.
Skutek: Pasek jest stale spychany na jedną stronę krawędzi rolki, co nieuchronnie prowadzi do jego zrzucenia z sąsiedniego koła pasowego.

Jak naprawić?

Wymiana całości: Zazwyczaj rolki są nierozbieralne. Najlepiej kupić nową, dedykowaną do Twojego modelu (ważna jest średnica zewnętrzna i otwór na śrubę).
Sprawdzenie osiowości: Po dokręceniu nowej rolki upewnij się, że stoi idealnie w linii z pozostałymi kołami.
Czyszczenie kosiska: Przy okazji wymiany usuń zaschniętą trawę z okolic rolek – to ona często blokuje odprowadzanie ciepła i niszczy uszczelnienia łożysk.

Wskazówka: Jeśli wymieniasz jedną rolkę i słyszysz, że pozostałe też już "szumią", wymień komplet. Zaoszczędzisz czas na ponownym rozbieraniu kosiska za miesiąc.

Sprawdź naszą ofertę kół pasowych, rolek i napinaczy do pasków, zapraszamy!
