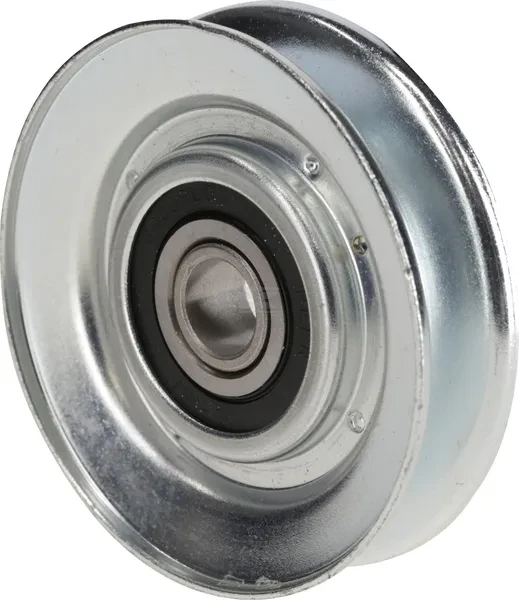

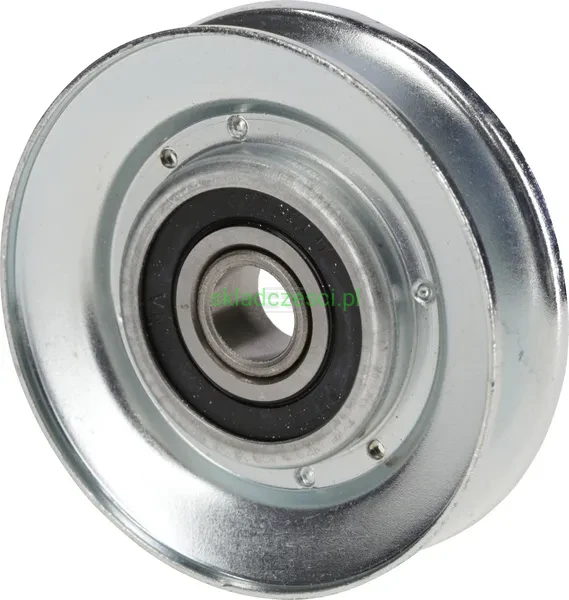

Rolka napinacz wewnętrzny pasa napędu jazdy AJ SECO SNAPPER

Koła pasowe, rolki prowadzące i napinacze pasów napędowych

W układach napędowych kosiarek, traktorków ogrodowych i innych maszyn, w których występują paski klinowe oraz paski zębate odpowiadające za przeniesienie mocy z silnika na koła (napęd jazdy) oraz na kosisko (napęd noży) niezbędne są koła pasowe, rolki i napinacze.

Do sprawnego działania systemu przeniesienia mocy / napędu poprzez pasek napędowy niezbędne są koła pasowe, rolki i napinacze.

1. Koła pasowe (Pulleys)

Służą do przekazywania momentu obrotowego. Są osadzane bezpośrednio na wałach silnika, przekładni lub adapterach noży.

Rodzaje:

• Klinowe (z rowkiem): Najpowszechniejsze w kosiarkach, współpracują z paskami klinowymi.
• Płaskie: Stosowane rzadziej, głównie w miejscach, gdzie pasek jest prowadzony grzbietem.
• Zębate: Wykorzystywane w układach wymagających precyzyjnej synchronizacji w traktorkach ogrodowych, w kosiskach z dwoma lub nawet czterema nożami, które nie mogą się wzajemnie uderzać, zahaczać.
• Wielorowkowe: Spotykane w nowszych jednostkach napędowych dla lepszej przyczepności do paska napędowego (też wielorowkowego).

2. Rolki (Idlers / Guide Rollers)

Ich głównym zadaniem jest ustalenie toru biegu paska oraz zmiana jego kierunku, aby ominąć przeszkody w konstrukcji traktorka.

Typy:

• Rolki prowadzące (stałe): Przykręcone na stałe do ramy lub kosiska, utrzymują pasek we właściwym ułożeniu.
• Rolki gładkie (płaskie): Współpracują z zewnętrzną (płaską) stroną paska.
• Rolki klinowe: Posiadają rowek pasujący do profilu paska, zapewniając jego stabilne prowadzenie.

3. Napinacze (Tensioners)

Odpowiadają za utrzymanie stałego naciągu paska, co zapobiega jego ślizganiu się i przedwczesnemu zużyciu.

Rodzaje konstrukcji:

• Sprężynowe: Rolka zamocowana na ruchomym ramieniu, które jest dociągane przez mocną sprężynę. Często spotykane w napędach kosiska (włączanie noży poprzez naciąg paska).
• Śrubowe / Manualne: Wymagają ręcznej regulacji położenia rolki za pomocą śruby regulacyjnej.

Koło pasowe, rolka, napinacz kosiarki – jakie pełnią zadanie?

W układach napędowych kosiarek traktorków te trzy elementy tworzą zamknięty system, w którym każdy ma ściśle określoną funkcję techniczną:

1. Koła pasowe: Przeniesienie mocy

To one są „sercem” napędu. Ich zadaniem jest odebranie energii obrotowej z wału silnika i przekazanie jej dalej na inne podzespoły (skrzynię biegów lub noże).

• Zmiana przełożeń: Średnica koła pasowego decyduje o tym, jak szybko będą obracać się noże lub z jaką prędkością pojedzie traktorek.
• Zmiana płaszczyzny: Pozwalają na przeniesienie napędu z pionowego wału silnika na poziome paski kosiska.

1. Rolki: Prowadzenie i geometria

Rolki (często nazywane pomocniczymi) nie napędzają niczego bezpośrednio, ale bez nich pasek by spadł lub szybko pękł.

• Kierowanie paskiem: Pozwalają „ominąć” elementy konstrukcyjne ramy, silnika czy wyrzutu trawy.
• Stabilizacja: Zapobiegają nadmiernym wibracjom i „trzepotaniu” paska na długich odcinkach (np. między silnikiem a tyłem traktorka).
• Zwiększenie kąta opasania: Rolka dociska pasek do koła napędowego tak, aby stykał się on z nim na jak największej powierzchni, co zapobiega ślizganiu.

1. Napinacze: Optymalny naciąg i sprzęgło

Napinacz to zazwyczaj rolka zamontowana na ruchomym ramieniu ze sprężyną.

• Kompensacja zużycia: Paski gumowe rozciągają się w trakcie pracy i pod wpływem ciepła. Napinacz automatycznie niweluje ten luz, utrzymując stały naciąg.
• Ochrona podzespołów: Amortyzuje nagłe szarpnięcia (np. gdy noże uderzą w gęstą kępę trawy), chroniąc wał silnika przed skrzywieniem.

W skrócie: Koło daje siłę, rolka wyznacza drogę, a napinacz dba o to, by połączenie było ciasne i pewne.

Odpowiednio założone, a przede wszystkim właściwie dobrane koło pasowe kosiarki zmniejsza drgania w taki sposób, by nie były one nadmiernie przenoszone na napęd. Koła pasowe występują w każdym traktorku ogrodowym. Dzielą się na koła pasowe ustalające ułożenie paska oraz na koła pasowe napinające pasek. Większość kół pasowych jest łożyskowana. Występują koła metalowe jak i również z tworzywa sztucznego. Istnieją również koła pasowe podwójne, które przekazują napęd z jednego paska na drugi. Przykładem takiego koła jest koło pasowe podwójne wariatora (wariator), które przekazuje napęd z silnika na pasek napędu jezdnego. W kosiarkach spalinowych z napędem najczęściej występuje jedno koło pasowe, które stosujemy w połączeniu z paskiem w celu przeniesienia napędu z silnika na przekładnię.

Zastosowania w praktyce

• Układ jazdy: Przenoszą napęd z silnika na skrzynię biegów (manualną lub hydrostatyczną) i dalej na koła.
• Układ kosiska: System kół i rolek napędza jeden lub więcej noży tnących. Napinacz pełni tu często rolę "sprzęgła" – pociągnięcie dźwigni napina pasek i uruchamia noże.

Koło pasowe, rolka - objawy uszkodzenia lub zerwanie paska

Czy masz problem z często spadającym paskiem lub słyszysz metaliczne piszczenie podczas koszenia?

Oto najczęstsze objawy uszkodzeń podzielone na konkretne elementy:

1. Uszkodzone Rolki i Łożyska

• Metaliczne huczenie/szum: Narasta wraz z obrotami silnika. To znak, że w łożysku rolki nie ma już smaru lub kulki są wytarte.
• Pisk po włączeniu noży: Jeśli rolka „stoi” w miejscu (zatarte łożysko), pasek trze o nią, generując dym i charakterystyczny zapach palonej gumy.
• Bicie i wibracje: Rolka może być skrzywiona po uderzeniu w kamień, co powoduje „bicie” całego kosiska.

1. Problemy z Napinaczem

• Spadanie paska: Jeśli sprężyna napinacza jest rozciągnięta lub ramię napinacza jest zapieczone (zardzewiałe), pasek staje się zbyt luźny i spada przy każdym większym obciążeniu lub wyłączeniu noży.
• Szarpanie przy ruszaniu: Uszkodzony mechanizm napinacza nie dawkuje płynnie naciągu, co powoduje gwałtowne uderzenia paska o koła pasowe.
• Dzwonienie: Luźne ramię napinacza często obija się o metalowe elementy obudowy.

1. Zużyte Koła Pasowe

• „V-kształtne” wyrobienie rowka: Jeśli boki koła pasowego są mocno wytarte (rowek przypomina literę „U” zamiast „V”), pasek wpada zbyt głęboko i zaczyna się ślizgać, mimo dobrego napięcia.
• Ostre krawędzie: Zużyte metalowe koła stają się ostre jak brzytwa i potrafią „pociąć” nowy pasek w kilka godzin pracy.

1. Objawy widoczne na pasku (Skutki awarii powyższych części)

• Przypalone boki paska: Zablokowana rolka prowadząca.
• Postrzępione krawędzie: Skrzywione koło pasowe lub rolka, która nie trzyma osiowości (pasek idzie „na skos”).
• Pęknięcia poprzeczne: Przegrzanie paska wynikające z poślizgu na zużytym napinaczu.

Objawy zużycia: Pisk paska przy starcie, stukanie (luz na łożysku rolki) lub spadek wydajności koszenia (ślizganie się paska pod obciążeniem).

Koła pasowe z czasem ulegają zużyciu i utrudniają pracę paska, dlatego należy kontrolować ich stan i wymieniać na nowe, jeżeli zajdzie taka potrzeba. Zniszczone koła pasowe mogą być przyczyną zerwania /zniszczenia paska napędowego w urządzeniu.

Czy zauważyłeś, że pasek spada zawsze w tym samym momencie (np. przy włączaniu noży czy podczas jazdy pod górę)?

To, że pasek spada w konkretnym momencie, znacznie ułatwia zdiagnozowanie problemu. Wskazuje to na usterkę związaną z dynamiką lub obciążeniem systemu.

Oto możliwe przyczyny w zależności od momentu, w którym pasek spada:

1. Pasek spada przy włączaniu noży (lub podczas koszenia gęstej trawy)

To jest najbardziej typowy objaw problemów z naciągiem.

• Uszkodzony napinacz (najbardziej prawdopodobne):
• Rozciągnięta lub pęknięta sprężyna napinacza. Nie zapewnia już wystarczającej siły docisku, aby utrzymać pasek napięty, gdy pojawi się opór (obciążenie noży trawą).
• Zatarte ramię napinacza. Mechanizm ruchomy jest zardzewiały lub brudny i nie jest w stanie szybko "dociągnąć" rolki do paska.
• Wyrobione koło pasowe na adapterze noża: Rowek jest tak zużyty, że pasek nie ma odpowiedniego oparcia bocznego i "wyskakuje" z rowka pod obciążeniem.

1. Pasek spada przy ruszaniu lub zmianie kierunku jazdy

Problem dotyczy napędu jazdy (paska łączącego silnik ze skrzynią biegów).

• Uszkodzony napinacz jazdy: Podobnie jak wyżej, sprężyna jest za słaba, a luz pojawia się przy nagłym szarpnięciu (ruszaniu).
• Niewłaściwa regulacja: Być może po ostatniej naprawie pasek nie został prawidłowo wyregulowany (jest zbyt luźny od samego początku).
• Skrzywione/luźne koło pasowe na wale silnika: Jeśli koło jest luźne na klinie lub osiowo przestawione, przy zmianie momentu obrotowego (ruszanie/hamowanie) pasek zsuwa się z linii pracy.

1. Pasek spada tylko przy wyłączaniu noży / hamowaniu silnikiem

W tym przypadku problemem jest zazwyczaj bezwładność (inercja).

• Zatarte łożyska noży: Gdy wyłączasz napęd, kosisko powinno swobodnie wyhamować. Jeśli łożyska noży są zatarte, stawiają opór, a pasek napędowy "przeskakuje" z zablokowanego koła pasowego, zanim zdąży się rozluźnić.

Co robić?

1. Inspekcja sprężyn: Sprawdź stan wszystkich sprężyn napinających. Muszą być całe i sprężyste.
2. Ręczne sprawdzenie rolek: Na wyłączonym silniku sprawdź, czy wszystkie rolki i koła pasowe obracają się płynnie i bez oporu.
3. Weryfikacja osiowości: Upewnij się, że wszystkie koła pasowe i rolki są w jednej linii. Wystarczy, że jedno jest przekrzywione o kilka milimetrów, a pasek będzie spadał.

Awaria rolki prowadzącej pasek napędu jazdy lub napędu noży

Awaria rolki prowadzącej to jedna z najczęstszych przyczyn unieruchomienia traktorka. Rolka ta pracuje pod stałym obciążeniem i w dużym zapyleniu, co prowadzi do trzech głównych scenariuszy awarii:

1. Rozsypane lub zatarte łożysko (Najczęstsze)

Wewnątrz każdej rolki znajduje się łożysko kulkowe (często typu 6202, 6203, 6204 lub podobne).

• Objawy: Huczenie, metaliczny pisk, a w końcowej fazie całkowite zablokowanie rolki.
• Skutek: Pasek trze o nieruchomą rolkę, co generuje ogromną temperaturę. Pasek topi się, dymi i pęka w ciągu kilku minut.
• Diagnostyka: Po zdjęciu paska zakręć rolką – jeśli chrupie, ma luz boczny lub stawia opór, jest do wymiany.

1. "Wypchnięcie" lub przetarcie bieżni

Rolki plastikowe (kompozytowe) mogą się deformować, a metalowe przecierać.

• Objawy: Widoczne wyżłobienia w miejscu, gdzie biegnie pasek, lub "ranty" na krawędziach.
• Skutek: Pasek nie leży płasko, co powoduje jego skręcanie się i spadanie. Ostre krawędzie zużytej rolki metalowej działają jak nóż, strzępiąc boki paska.

1. Skrzywienie uchwytu (wspornika) rolki

Sama rolka może być sprawna, ale jej mocowanie (śruba lub ramię) ulega wygięciu, np. po uderzeniu kosiskiem w przeszkodę.

• Objawy: Rolka patrzy "pod skosem" względem linii paska.
• Skutek: Pasek jest stale spychany na jedną stronę krawędzi rolki, co nieuchronnie prowadzi do jego zrzucenia z sąsiedniego koła pasowego.

Jak naprawić?

1. Wymiana całości: Zazwyczaj rolki są nierozbieralne. Najlepiej kupić nową, dedykowaną do Twojego modelu (ważna jest średnica zewnętrzna i otwór na śrubę).
2. Sprawdzenie osiowości: Po dokręceniu nowej rolki upewnij się, że stoi idealnie w linii z pozostałymi kołami.
3. Czyszczenie kosiska: Przy okazji wymiany usuń zaschniętą trawę z okolic rolek – to ona często blokuje odprowadzanie ciepła i niszczy uszczelnienia łożysk.

Wskazówka: Jeśli wymieniasz jedną rolkę i słyszysz, że pozostałe też już "szumią", wymień komplet. Zaoszczędzisz czas na ponownym rozbieraniu kosiska za miesiąc.
