Linka sprzęgła noży McCulloch Husqvarna 532447666 583591701

Przejdź do sekcji Opinie

Linka sprzęgła, załączania noży do traktorka kosiarki Husqvarna McCulloch Jonsered TC / HRB / CMA deck 107 cm (42 cale). Zamiennik do nr OEM części: 532 44 76-66, 532447666, 583 59 17-01, 583591701, 447666. Linka ma zastosowanie w traktorach z agregatem tnącym o szerokości 107 cm (42 cale) wyposażonych w tylny wyrzut trawy do kosza (wersje TC / HRB / CMA). McCulloch: M107-107TC, M107-107HRB, M155-107TC, M155-107HRB, M165-107HRB, M185-107TC, M185-107T, M200-107TC, M200-107HRB, Husqvarna: TC 142, TC 142T, TC 130 (w wybranych specyfikacjach rocznikowych), Jonsered: LT 2318 CMA2, LT 2320 CMA2.

Przejdź do pełnego opisu

64,20 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar dostępny

Czas wysyłki: 2-3 dni robocze

Opis

Atrybuty

Dodatkowe informacje

Bezpieczeństwo

Opinie

Pliki

Opis

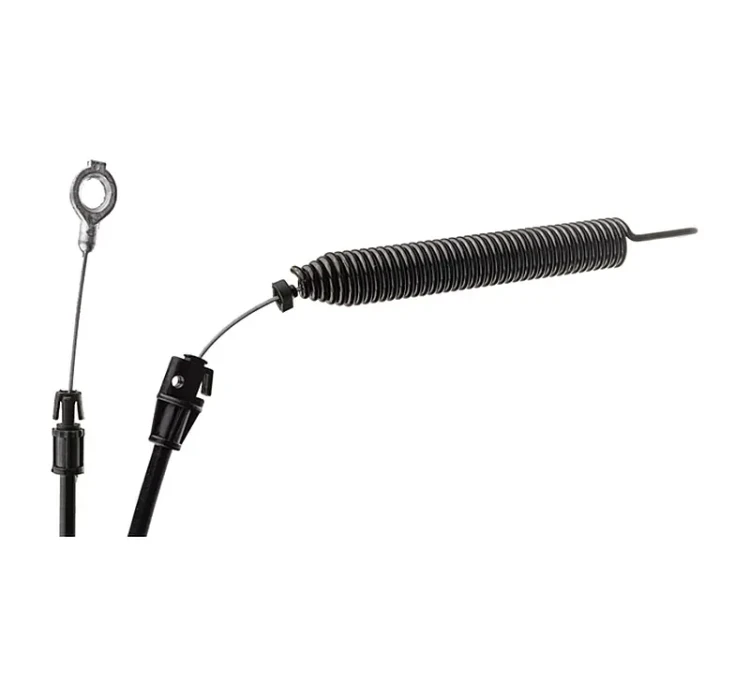

Linka sprzęgła, załączania noży do traktorka kosiarki Husqvarna McCulloch Jonsered TC / HRB / CMA deck 107 cm (42 cale)

Linka załączania noży (sprzęgła kosiska) stosowana w traktorkach ogrodowych.

Linka załączania / włączania kosiska traktorka kosiarki HUSQVARNA, MCCULLOCH, JONSERED, Craftsman, Partner oraz Poulan i innych marek pokrewnych z grupy HQV.

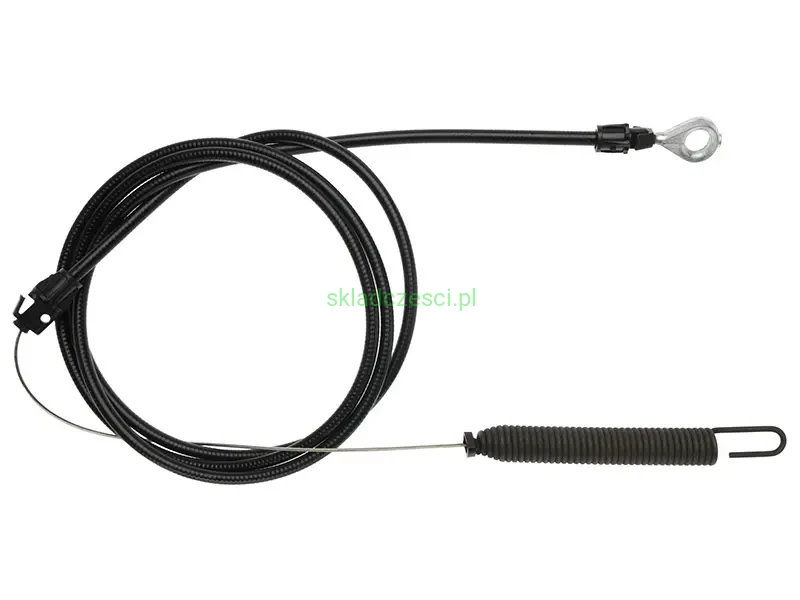

Specyfikacja techniczna linki

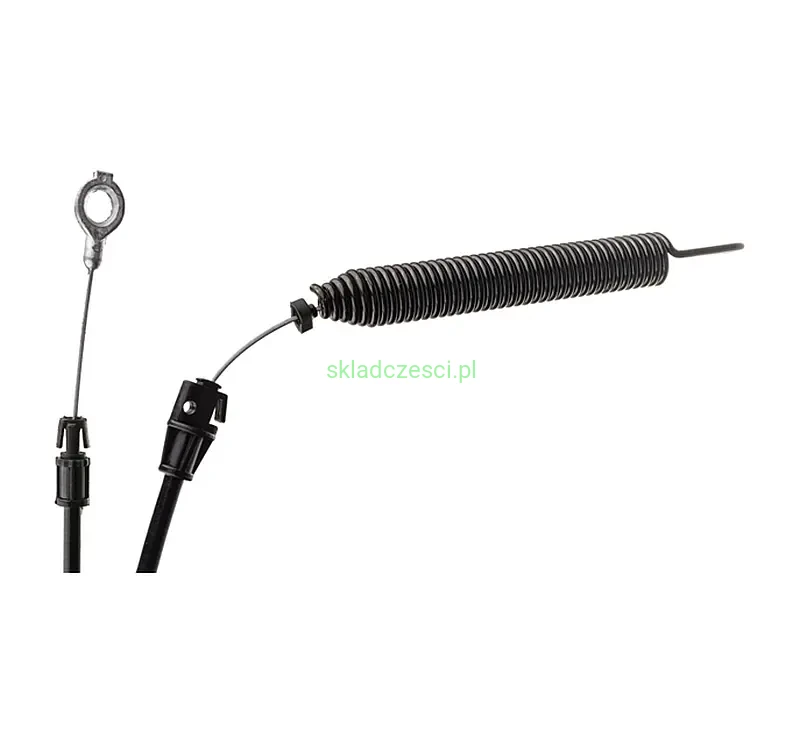

Zakończenia: Z jednej strony oczko (eyelet), z drugiej sprężyna.
Funkcja: Łączy dźwignię przy kierownicy z mechanizmem tnącym, umożliwiając uruchamianie i zatrzymywanie noży.
Długość pancerza z mocowaniem (z klipsami): 1550 mm.
Długość całkowita linki (ze sprężyną i oczkiem): 1977 mm.
Długość sprężyny: 130 mm.
Średnica sprężyny: 16 mm.
Grubość sprężyny: 2,5 mm.

Jest to zbrojona linka, cięgno (typu Bowdena) umieszczona w elastycznym pancerzu ochronnym. Charakteryzuje się specyficznymi zakończeniami, które umożliwiają montaż w układzie napinającym. Wytrzymała, gruba sprężyna amortyzująca (redukuje szarpnięcia) zakończona hakiem mocowanym do ramienia napinacza.

Główną funkcją tego podzespołu jest mechaniczne załączanie i rozłączanie napędu noży tnących (agregatu kosiska).
Gdy operator przestawia manualną dźwignię na pulpicie traktora, linka naciąga rolkę napinacza, co powoduje dociśnięcie paska klinowego kosiska i uruchomienie obrotów noży. Cofnięcie dźwigni luzuje linkę, natychmiast zatrzymując pracę układu tnącego.

Zamiennik do nr OEM części:

GARDOL: 532 44 76-66, 532447666, 583 59 17-01, 583591701

HUSQVARNA: 532 44 76-66, 532447666, 583 59 17-01, 583591701, 447666

JONSERED: 532 44 76-66, 532447666, 583 59 17-01, 583591701

MC CULLOCH: 532 44 76-66, 532447666, 583 59 17-01, 583591701, 447666

Craftsman: 447666

Kompatybilność z modelami traktorka kosiarki

Linka pasuje do wielu traktorków z kosiskami o szerokości koszenia (deck) 42" (107 cm).

Linka ma zastosowanie w traktorach z agregatem tnącym o szerokości 107 cm (42 cale) wyposażonych w tylny wyrzut trawy do kosza (wersje TC / HRB / CMA).

Główne kompatybilne modele to:

McCulloch:

M107-107TC
M107-107HRB
M155-107TC
M155-107HRB
M165-107HRB
M185-107TC
M185-107T
M200-107TC
M200-107HRB

Husqvarna:

TC 142
TC 142T
TC 130 (w wybranych specyfikacjach rocznikowych)

Jonsered:

LT 2318 CMA2
LT 2320 CMA2

Inne pokrewne marki (koncern AYP):

Wybrane modele marek Craftsman, Partner oraz Poulan wykorzystujące podwozie z tylnym wyrzutem 42".

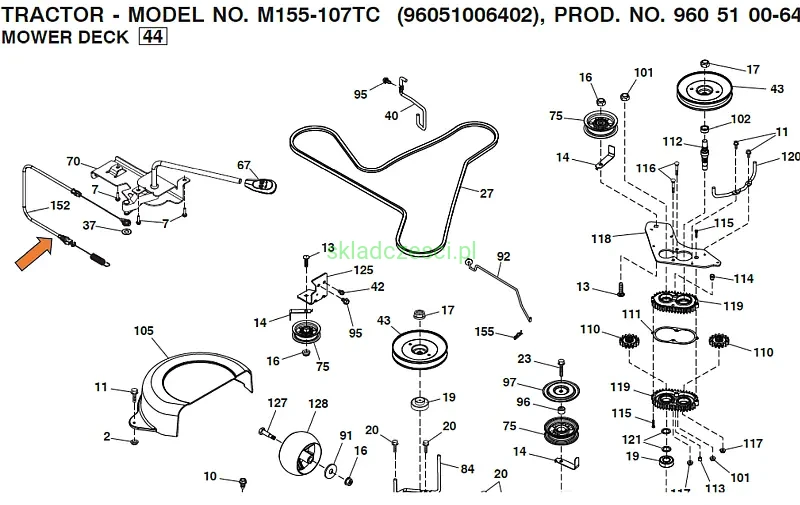

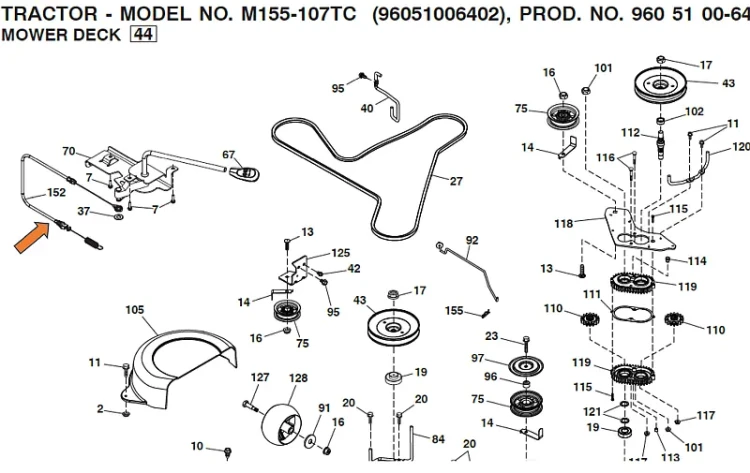

Przykładowe zastosowanie, modele i nr seryjne:

JONSERED

LT 2320 CMA2, 96051007200, 2012-11

LT 2320 CMA2, 96051007300, 2012-11

LT 2320 CMA2, 96051008400, 2013-06

LT 2320 CMA2, 96051011200, 2013-06

LT2318 CMA, 96051013100, 2014-07

LT2320 CMA2, 96051008401, 2014-04

LT2320 CMA2, 96051008402, 2015-12

LT2320 CMA2, 96051008404, 2018-08

HUSQVARNA

TC142, 96051012500, 2014-08

TC142T, 96051014600, 2016-08

TC142T, 96051014601, 2017-08

TC142T, 96051018100, 2018-07

MCCULLOCH

M155-107TC, 96051006502 (2013-07)

M155-107TC, 96051009900 (2013-06)

M155-107TC POWERDRIVE, 96051015101 (2018-08)

M155-107TC, 96051006400 (2012-10)

M155-107TC, 96051006401 (2012-12)

M155-107TC, 96051006503 (2014-06)

M155-107TC, 96051015100 (2016-07)

M155-107TC:

96051009900

96051006503

96051006502

96051006501

96051006402

96051006401

96051006400

96051006500

M155107TC 96051006500

M155107HRB 96061031501

M155107HRB 96061031500

M155107HRB 96061012305

M155107HRB 96061012304

M155107HRB 96061012303

M155107HRB 96061012302

M155107HRB 96061010006

M155107HRB 96061010005

M155107HRB 96061010004

M155107HRB 96061010003

M155107HRB 96061010002

M155107HRB 96051005100

M155-107HRB, 96051004100 (2011-11)

M155107HRB 96061031501

M155107HRB 96061031500

M155107HRB 96061012305

M155107HRB 96061012304

M155107HRB 96061012303

M155107HRB 96061012302

M155107HRB 96061010006

M155107HRB 96061010005

M155107HRB 96061010004

M155107HRB 96061010003

M155107HRB 96061010002

M155107HRB 96051005100

M165107HRB, 96051003900 , 96051003900, 96061032900, 96061032901

M185-107TC, 96051006702 (2013-07)

M185-107TC, 96051006703 (2014-05)

M185-107TC, 96051006704 (2015-12)

M185-107TC, 96051010000 (2013-06)

M185-107TC, 96051011600 (2013-06)

M185-107TC, 96051015200 (2016-07)

M185-107TC,96051006701 (2013-01)

M185107HRB, 96051005200 (2011-12)

M185107T, 96051006600 (2012-11)

M185107TC, 96051006601 (2013-01)

M185107TC, 96051006602 (2013-07)

M185107TC, 96051006700 (2012-11)

M200-107TC, 96051006800 (2012-11)

M200-107TC, 96051006801 (2013-01)

M200-107TC, 96051006802 (2013-07)

M200-107TC, 96051006900 (2014-06)

M200-107TC, 96051006901 (2015-03)

M200-107TC, 96051006902 (2016-01)

M200-107TC, 96051010100 (2013-06)

M200-107TC, 96051011700 (2013-06)

M200-107TC, 96051015300 (2016-07)

M200-107TC, 96051015301 (2018-08)

M200107HRB, 96051004000 (2011-12)

M220-107TC, 96051007000 (2012-11)

M220-107TC, 96051007001 (2013-01)

M220-107TC, 96051007002 (2013-07)

M185107T, 96051006600 (2012-11)

CRAFTSMAN

99165

Wskazówka montażowa: Przed zakupem warto zmierzyć starą linkę i sprawdzić zakończenia, ponieważ w niektórych modelach o tej samej nazwie na naklejce mogły występować różne rodzaje linek w zależności od daty produkcji i nr seryjnego.

Atrybuty

Atrybuty, cechy, nr referencyjne produktu

Odpowiedni dobór części zamiennych

Nr referencyjne OEM 532 44 76-66, 532447666, 583 59 17-01, 583591701

Dobór części Nr katalogowy OEM określa jednoznacznie daną część, tylko dobór części po tym nr gwarantuje prawidłowość doboru, ponieważ w sprzętach o tej samej nazwie mogły być montowane różne części w zależności od daty produkcji.

Dodatkowe informacje

Jak dobrać linkę do kosiarki traktorka, glebogryzarki, wertykulatora i innych maszyn?

Zerwana linka w kosiarkach, traktorkach czy glebogryzarkach to jedna z najczęstszych awarii, która skutecznie unieruchamia sprzęt ogrodniczy. Wybór nowej linki może wydawać się skomplikowany ze względu na różnorodność zakończeń i długości, jednak stosując kilka prostych zasad, dopasujesz odpowiedni element bez wychodzenia z domu.

Dobór po numerze części (metoda najpewniejsza)

Najbezpieczniejszym sposobem jest znalezienie tabliczki znamionowej na maszynie. W kosiarkach spalinowych zazwyczaj znajduje się ona na obudowie, a w traktorkach pod siedzeniem.

Spisz model oraz rok produkcji urządzenia.

Wyszukaj w internecie schemat części (ang. parts diagram) lub wpisz model w wyszukiwarkę sklepu z częściami zamiennymi.

Linka dobrana według numeru katalogowego producenta (OEM) gwarantuje idealną długość pancerza i wkładu oraz właściwe zakończenia.

Samodzielne mierzenie starej linki

Jeśli nie masz dostępu do numeru modelu, musisz dokonać dokładnych pomiarów. Pamiętaj, że kluczowe są dwa wymiary:

Długość pancerza: Mierzona od początku do końca czarnej osłony (bez końcówek metalowych).

Długość całkowita (wkładu): Długość samej linki stalowej wraz z zakończeniami.

Średnica linki: Najczęściej spotykane to 1,5 mm lub 2,0 mm.

Rodzaje zakończeń – na co zwrócić uwagę?

Zakończenie linki musi pasować do otworu w manetce oraz do elementu przy silniku lub przekładni. Najpopularniejsze typy to:

Typ „Z” (Z-hook): Najbardziej uniwersalne, wygięte w kształt litery Z, montowane w kosiarkach i glebogryzarkach.
Typ „O” (Oczko): Zakończone okrągłym otworem, często spotykane w linkach sprzęgła lub hamulca.
Typ „Beczka” lub „Kulka”: Często stosowane w linkach gazu.
Gwintowane końcówki: Umożliwiają precyzyjną regulację naciągu bezpośrednio przy pancerzu.

Kiedy wybrać linkę uniwersalną?

Linki uniwersalne są świetnym rozwiązaniem, gdy oryginał jest niedostępny lub zbyt drogi. Często sprzedawane są w zestawach z możliwością samodzielnego docięcia na wymiar.

Zaleta: Pasują do wielu marek (NAC, Stiga, Husqvarna, MTD).

Wada: Wymagają precyzyjnego docięcia i zaciśnięcia własnych końcówek, co może być trudne bez specjalistycznych narzędzi.

Różnice między linkami w różnych maszynach

Traktorki ogrodowe: Często posiadają długie linki (nawet powyżej 2 metrów) do załączania noży lub hamulca postojowego.
Glebogryzarki i wertykulatory: Narażone na większe wibracje i zabrudzenia, dlatego warto wybierać linki z grubszym pancerzem i dodatkową osłoną przeciwpyłową.
Kosiarki z napędem: Wymagają linki o wysokiej wytrzymałości, ponieważ sterują napinaczem paska klinowego.

Wskazówka serwisowa:

Przy wymianie linki warto sprawdzić stan manetek i sprężyn powrotnych. Jeśli linka "chodzi ciężko", nowa sztuka może szybko ulec uszkodzeniu przez nadmierne tarcie.

Oto kluczowe wskazówki serwisowe, które przedłużą życie nowej linki i ułatwią jej montaż w kosiarkach i traktorkach:

Smarowanie to podstawa

Nowa linka nie zawsze jest fabrycznie nasmarowana. Przed montażem warto wpuścić do wnętrza pancerza kilka kropel oleju silikonowego lub specjalnego preparatu do linek w sprayu (np. z teflonem).

Uwaga: Unikaj gęstych smarów stałych, które zimą twardnieją, a latem przyciągają kurz, tworząc pastę ścierną niszczącą wkład.

Prawidłowe prowadzenie (Routing)

W traktorkach ogrodowych linki są długie i przechodzą obok gorących elementów silnika lub ruchomych pasków.

Zawsze prowadź nową linkę dokładnie tą samą drogą co starą.
Użyj opasek zaciskowych (trytytek), aby linka nie dotykała paska klinowego ani tłumika – wysoka temperatura natychmiast stopi pancerz.

Kontrola "luzu" (Regulacja naciągu)

Zbyt mocno naciągnięta linka to najczęstszy błąd:

Linka napędu: Powinna mieć około 2-4 mm luzu na manetce w pozycji spoczynkowej. Jeśli będzie zbyt napięta, pasek napędowy będzie się ślizgał i szybciej zużyje.
Linka hamulca noża: Musi całkowicie zwalniać hamulec po dociśnięciu dźwigni, ale też błyskawicznie go zatrzymywać po puszczeniu.

Zabezpieczenie końcówek

Jeśli końcówka linki (tzw. "zetka" lub beczka) jest luźna w otworze dźwigni, z czasem go rozkalibruje.

Warto sprawdzić, czy na końcówce nie powinna znajdować się plastikowa tulejka redukcyjna.
Jeśli linka wypada z uchwytu, delikatnie dognij kombinerkami blaszkę blokującą pancerz w korpusie manetki.

Test "na sucho"

Zanim odpalisz silnik po wymianie:

Sprawdź działanie dźwigni przy zgaszonym urządzeniu.
Upewnij się, że linka nigdzie się nie zagina pod kątem ostrym (promień gięcia powinien być jak największy).
Sprawdź, czy przy pełnym skręcie kół w traktorku linka nie napina się samoczynnie.
