Pierścienie tłoka Briggs John Deere L LT Husqvarna LT LTH MTD Yard-Man Bolens CubCadet

Pierścienie tłoka 87,30 mm do silnika Briggs Stratton 10 - 18 HP

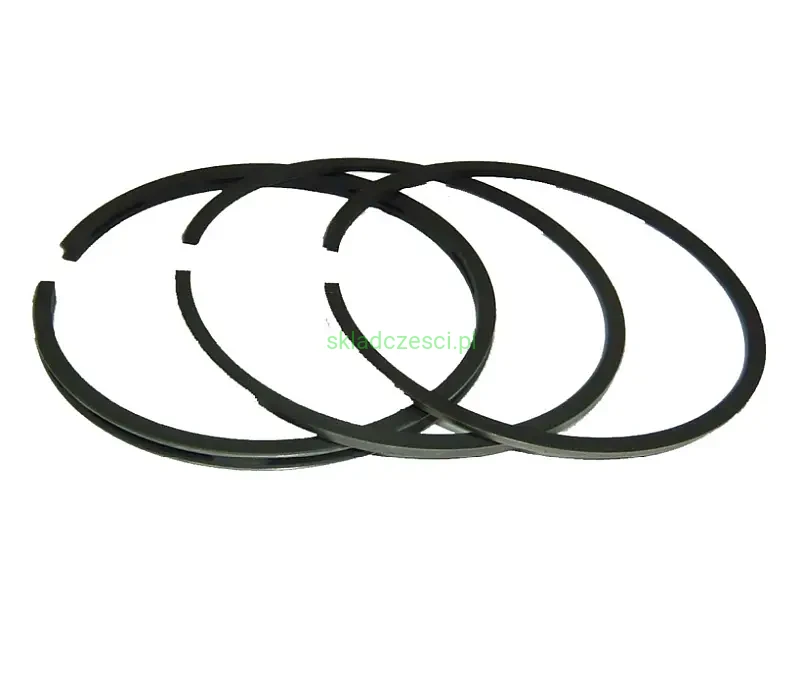

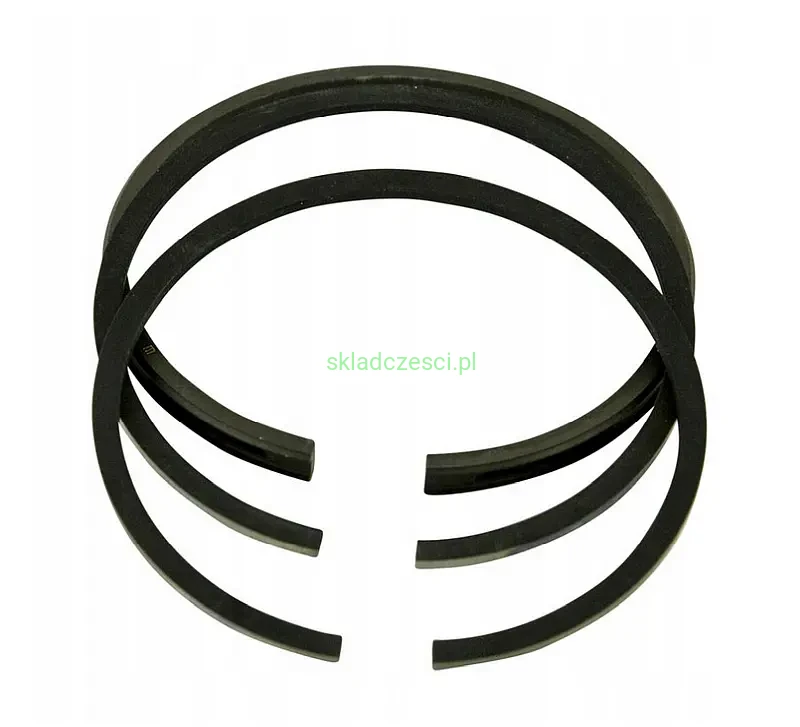

Zestaw pierścieni tłokowych w rozmiarze standardowym (STD), przeznaczony do jednocylindrowych silników o mocach od 10 KM do 18 KM. Są one kluczowym elementem zapewniającym odpowiednią kompresję i ograniczenie zużycia oleju w silnikach górnozaworowych (OHV) oraz dolnozaworowych (L-Head).

Kluczowe parametry techniczne:

• Rozmiar: Standardowy (STD).
• Średnica cylindra: 87,30 mm (3,4375 cala).
• Grubość pierścieni:

2 x pierścień kompresyjny: ok. 1,97 mm.

1 x pierścień olejowy: ok. 4,72 mm.

• Materiał: Wysokiej jakości stop metalu odporny na wysokie temperatury i korozję.

Zastosowanie i kompatybilność

Zestaw jest szeroko stosowany w traktorkach ogrodowych i kosiarkach samojezdnych wielu marek (np. Toro, John Deere) napędzanych silnikami Briggs & Stratton.

Zestaw pasuje do popularnych serii silników stosowanych w traktorkach ogrodowych, kosiarkach samojezdnych, w tym do modeli Briggs z serii:

Modele silników:

• Seria 220000: np. modele od 220400 do 220700.
• Seria 250000: w tym popularne modele 251000, 252000, 253000, 252700, 254400 oraz 257000.
• Seria 280000: obejmuje szeroką gamę modeli takich jak 282700, 283700, 284700, 286700, 289700, 28B700, 28D700, 28M700.
• do rocznika 2001.06: seria modelowa 283702, 283707, 284702, 284707, 284777, 286702, 286707, 289702, 289707, 28B702, 28B705, 28B706, 28B707, 28D702, 28D707, 28M706, 28M707, 28R707, 28T707, 28V707, 282707, 288702, 288707, 28N707
• Typy silników: Pionowe i poziome wały, szczególnie silniki 13 HP oraz 13,5 HP typu L-Head z żeliwną tuleją cylindra.
• Modele dwucylindrowe (Twin Cylinder)
  Część ta znajduje zastosowanie również w starszych silnikach typu "L-Head" (dolnozaworowych) o układzie V-Twin:
• Seria 400000: modele 400400, 402400-404700.
• Seria 420000 - 460000: modele od 42A700 do 460700.

Pierścienie te były montowane w silnikach Briggs & Stratton stosowanych przez wielu producentów maszyn ogrodniczych, np.:

• John Deere: Starsze modele serii L, LT oraz niektóre kosiarki samojezdne (np. modele z silnikami 13 HP i 13,5 HP).
• Husqvarna / Jonsered: Modele serii LT, LTH (np. Husqvarna LT125, LT151) z silnikami B&S 12.5–15.5 HP.
• MTD / Yard-Man / Bolens: Bardzo szeroka gama traktorków budżetowych z silnikami dolnozaworowymi (L-Head) oraz OHV o średnicy cylindra ok. 87,3 mm.
• Cub Cadet: Modele serii 1000 i mniejsze kosiarki (np. 1105, 1106, 1225, 1238).
• Stiga / Castelgarden: Traktorki takie jak Estate, Senator, Baron (silniki B&S 11.5 KM, 12.5 KM, 13.5 KM).
• Murray: Klasyczne traktorki ogrodowe z silnikami 11 HP i 12 HP.
• Toro / Simplicity: Wybrane modele kosiarek samojezdnych i traktorków.

Silniki kompatybilne z tymi pierścieniami były montowane także w innych urządzeniach:

• Agregaty prądotwórcze: Wyposażone w silniki o większej pojemności (np. Briggs & Stratton serii 220000).
• Odśnieżarki: Większe modele samojezdne z silnikami B&S.
• Myjki ciśnieniowe: Profesjonalne modele napędzane silnikami o mocy powyżej 10 KM.

Ważna uwaga: Zamiast szukać samej nazwy traktorka, najpewniej sprawdzisz kompatybilność po numerze modelu silnika wybitym na obudowie (tzw. "Model-Type-Code").

Wskazówka montażowa: Jeśli Twój traktorek to np. Husqvarna LT151 lub John Deere L100, koniecznie sprawdź, czy Twój silnik ma średnicę cylindra 87,30 mm. Pierścienie te są przeznaczone do rozmiaru Standard (STD) – jeśli cylinder był szlifowany (tzw. nadwymiar), te pierścienie będą za małe.

Zamiennik do oryginalnych nr katalogowych części:

Briggs and Stratton: 391780, 394665, 394959, 495854, 499996, 499184

Opis działania

• Uszczelnienie: Zapewniają szczelność między tłokiem a ściankami cylindra, co zapobiega przedostawaniu się gazów spalinowych do skrzyni korbowej (tzw. blow-by).
• Kontrola oleju: Pierścień olejowy precyzyjnie zgarnia nadmiar oleju ze ścianek cylindra, redukując jego spalanie i dymienie silnika.
• Oznaczenia montażowe: Podczas montażu należy zwrócić uwagę na napis "Top" lub inne oznaczenie, które musi być skierowane w stronę komory spalania.

Przykładowe zastosowanie pierścieni (model i typ sinika):

283702-0102-01, 283702-0515-A1, 283702-1015-E1, 283702-1041-E1, 283702-1107-E1, 283702-4015-01, 283702-4015-02, 283702-4016-01, 283702-4516-E1, 283707-0101-01, 283707-0109-01, 283707-0110-01, 283707-0111-01, 283707-0115-01, 283707-0116-01, 283707-0117-01, 283707-0118-01, 283707-0118-02, 283707-0119-01, 283707-0120-01, 283707-0123-01, 283707-0124-01, 283707-0125-01, 283707-0126-01, 283707-0127-01, 283707-0128-01, 283707-0129-01, 283707-0129-02, 283707-0131-01, 283707-0134-01, 283707-0136-01, 283707-0137-01, 283707-0138-01, 283707-0139-01, 283707-0140-01, 283707-0147-01, 283707-0148-01, 283707-0149-01, 283707-0152-01, 283707-0153-01, 283707-0156-01, 283707-0157-01, 283707-0157-02, 283707-0159-01, 283707-0160-01, 283707-0161-01, 283707-0162-01, 283707-0165-01, 283707-0166-01, 283707-0167-01, 283707-0217-02, 283707-0517-A1, 283707-0604-A1, 283707-0634-A1, 283707-0639-A1, 283707-0667-A1, 283707-1068-E1, 283707-1101-E1, 283707-1136-E1, 283707-1137-E1, 283707-1139-E1, 283707-1156-E1, 283707-1162-E1, 283707-1166-E1, 283707-1167-E1, 283707-1217-E1, 283707-4003-01, 283707-4029-01, 283707-4030-01, 283707-4030-02, 284702-1107-E1, 284702-1108-E1, 284707-0101-01, 284707-0135-01, 284707-0147-01, 284707-0147-02, 284707-0604-A1, 284707-1026-E1, 284707-1036-E1, 284707-1046-E1, 284707-1101-E1, 284707-1102-E1, 284707-1136-E1, 284707-1147-E1, 284707-1148-E1, 284707-1150-E1, 284777-1146-E1, 286702-0131-01, 286702-0139-01, 286702-0418-01, 286702-0622-A1, 286702-1015-E1, 286702-1016-E1, 286702-1107-E1, 286702-1122-E1, 286702-1139-E1, 286702-1193-E1, 286702-4015-01, 286702-4016-01, 286702-4515-A1, 286702-4515-E1, 286702-4515-E2, 286702-4516-A1, 286702-4516-E1, 286707-0102-01, 286707-0103-01, 286707-0111-01, 286707-0111-02, 286707-0112-01, 286707-0113-01, 286707-0114-01, 286707-0115-01, 286707-0116-01, 286707-0117-01, 286707-0118-01, 286707-0119-01, 286707-0120-01, 286707-0121-01, 286707-0122-01, 286707-0123-01, 286707-0124-01, 286707-0125-01, 286707-0126-01, 286707-0127-01, 286707-0128-01, 286707-0129-01, 286707-0130-01, 286707-0132-01, 286707-0134-01, 286707-0136-01, 286707-0137-01, 286707-0138-01, 286707-0138-02, 286707-0140-01, 286707-0140-02, 286707-0141-01, 286707-0142-01, 286707-0143-01, 286707-0144-01, 286707-0145-01, 286707-0145-02, 286707-0146-01, 286707-0147-01, 286707-0148-01, 286707-0149-01, 286707-0149-02, 286707-0150-01, 286707-0151-01, 286707-0152-01, 286707-0153-01, 286707-0155-01, 286707-0156-01, 286707-0157-01, 286707-0158-01, 286707-0158-02, 286707-0159-01, 286707-0160-01, 286707-0161-01, 286707-0162-01, 286707-0163-01, 286707-0164-01, 286707-0166-01, 286707-0167-01, 286707-0167-03, 286707-0167-04, 286707-0169-01, 286707-0170-01, 286707-0171-01, 286707-0172-01, 286707-0173-01, 286707-0174-01, 286707-0175-01, 286707-0176-01, 286707-0177-01, 286707-0179-01, 286707-0182-01, 286707-0183-01, 286707-0184-01, 286707-0185-01, 286707-0186-01, 286707-0187-01, 286707-0190-01, 286707-0401-01, 286707-0403-01, 286707-0411-01, 286707-0412-01, 286707-0413-01, 286707-0414-01, 286707-0416-01, 286707-0417-01, 286707-0419-01, 286707-0420-01, 286707-0422-01, 286707-0423-01, 286707-0424-01, 286707-0425-01, 286707-0437-01, 286707-0438-01, 286707-0439-01, 286707-0441-01, 286707-0442-01, 286707-0443-01, 286707-0450-01, 286707-0452-01, 286707-0453-01, 286707-0454-01, 286707-0455-01, 286707-0604-A1, 286707-0634-A1, 286707-1021-E1, 286707-1025-E1, 286707-1026-E1, 286707-1028-E1, 286707-1028-E2, 286707-1029-E1, 286707-1029-E2, 286707-1102-E1, 286707-1103-E1, 286707-1137-E1, 286707-1141-E1, 286707-1142-E1, 286707-1143-E1, 286707-1143-E2, 286707-1152-E1, 286707-1160-E1, 286707-1162-E1, 286707-1163-E1, 286707-1172-E1, 286707-1182-E1, 286707-1183-E1, 286707-1184-E1, 286707-1185-E1, 286707-1186-E1, 286707-1187-E1, 286707-1188-E1, 286707-1190-E1, 286707-1194-E1, 286707-1196-E1, 286707-1197-E1, 286707-1198-E1, 286707-1199-E1, 286707-1200-E1, 286707-1202-E1, 286707-1205-E1, 286707-1206-E1, 286707-1424-E1, 286707-1425-E1, 286707-4020-01, 286707-4021-01, 286707-4025-01, 286707-4026-01, 286707-4027-01, 286707-4028-01, 286707-4028-02, 286707-4029-01, 286707-4029-02, 286707-4029-03, 286707-4030-01, 286707-4031-01, 286707-4520-A1, 286707-4520-E1, 286707-4521-E1, 286707-4525-A1, 286707-4525-E1, 286707-4526-A1, 286707-4526-E1, 286707-4527-A1, 286707-4528-A1, 286707-4528-E1, 286707-4528-E2, 286707-4529-A1, 286707-4529-A2, 286707-4529-E1, 286707-4529-E2, 289702-1107-E1, 289702-1151-E1, 289707-0101-01, 289707-0102-01, 289707-0103-01, 289707-0113-01, 289707-0114-01, 289707-0114-02, 289707-0115-01, 289707-0116-01, 289707-0117-01, 289707-0120-01, 289707-0121-01, 289707-0130-01, 289707-0150-01, 289707-0154-01, 289707-0168-01, 289707-0169-01, 289707-0170-01, 289707-0171-01, 289707-0179-01, 289707-0186-01, 289707-0604-A1, 289707-0615-A1, 289707-0654-A1, 289707-0686-A1, 289707-0689-A1, 289707-1101-E1, 289707-1102-E1, 289707-1110-E1, 289707-1119-E1, 289707-1120-E1, 289707-1121-E1, 289707-1150-E1, 289707-1154-E1, 289707-1155-E1, 289707-1171-E1, 289707-1179-E1, 289707-1179-E2, 289707-1179-E3, 289707-1186-E1, 289707-1199-E1, 289707-1200-E1, 289707-1201-E1, 289707-1202-E1, 289707-1204-E1, 28B702-0001-01, 28B702-0001-02, 28B702-0102-01, 28B702-0124-01, 28B702-0134-01, 28B702-0610-A1, 28B702-0633-A1, 28B702-1001-E1, 28B702-1001-E3, 28B702-1015-E1, 28B702-1016-E1, 28B702-1019-E1, 28B702-1020-E1, 28B702-1031-E1, 28B702-1041-E1, 28B702-1113-E1, 28B702-1118-E1, 28B702-1124-E1, 28B702-1133-E1, 28B702-1134-E1, 28B702-1138-E1, 28B702-1143-E1, 28B702-1147-E1, 28B702-1148-E1, 28B702-1154-E1, 28B702-1161-E1, 28B702-1163-E1, 28B702-1173-E1, 28B702-1193-E1, 28B702-1194-E1, 28B702-1194-E2, 28B705-0129-01, 28B705-0629-A1, 28B705-1129-E1, 28B706-1030-99, 28B707-0008-01, 28B707-0009-01, 28B707-0101-01, 28B707-0111-01, 28B707-0112-01, 28B707-0113-01, 28B707-0115-01, 28B707-0116-01, 28B707-0117-01, 28B707-0118-01, 28B707-0119-01, 28B707-0120-01, 28B707-0122-01, 28B707-0123-01, 28B707-0126-01, 28B707-0127-01, 28B707-0128-01, 28B707-0130-01, 28B707-0131-01, 28B707-0132-01, 28B707-0135-01, 28B707-0136-01, 28B707-0137-01, 28B707-0138-01, 28B707-0139-01, 28B707-0145-01, 28B707-0146-01, 28B707-0151-01, 28B707-0604-A1, 28B707-0630-A1, 28B707-0632-A1, 28B707-1008-E1, 28B707-1019-E1, 28B707-1021-E1, 28B707-1025-E1, 28B707-1026-E1, 28B707-1101-E1, 28B707-1112-E1, 28B707-1114-E1, 28B707-1117-E1, 28B707-1120-E1, 28B707-1123-E1, 28B707-1125-E1, 28B707-1128-E1, 28B707-1130-E1, 28B707-1131-E1, 28B707-1132-E1, 28B707-1135-E1, 28B707-1136-E1, 28B707-1139-E1, 28B707-1140-E1, 28B707-1142-E1, 28B707-1144-E1, 28B707-1146-E1, 28B707-1150-E1, 28B707-1151-E1, 28B707-1152-E1, 28B707-1153-E1, 28B707-1155-E1, 28B707-1160-E1, 28B707-1162-E1, 28B707-1164-E1, 28B707-1166-E1, 28B707-1168-E1, 28B707-1172-E1, 28B707-1174-E1, 28B707-1201-E1, 28B707-1205-E1, 28D702-0102-01, 28D702-1107-E1, 28D702-1108-E1, 28D702-1142-E1, 28D702-1142-E2, 28D707-0025-01, 28D707-0027-01, 28D707-0028-01, 28D707-0101-01, 28D707-0116-01, 28D707-0117-01, 282707-0026-01, 282707-0027-99, 282707-0028-01, 282707-0101-01, 282707-0110-01, 282707-0111-01, 282707-0112-99, 282707-0113-01, 282707-0116-01, 282707-0118-99, 282707-0119-01, 282707-0122-01, 282707-0123-01, 282707-0124-99, 282707-0125-01, 282707-0126-99, 282707-0167-01, 282707-0168-99, 282707-0170-01, 282707-0171-99, 282707-0172-01, 282707-0526-99, 282707-0604-A1, 282707-0619-99, 288702-1107-E1, 288702-1108-E1, 288707-0101-01, 288707-0110-01, 288707-0116-01, 288707-0118-01, 288707-0170-01, 288707-0604-A1, 288707-0670-A1, 288707-1104-E1, 288707-1105-E1, 288707-1118-E1, 288707-1142-E1, 288707-1143-E1, 288707-1170-E1, 288707-1236-99, 28D707-0118-01, 28D707-0123-01, 28D707-0123-02, 28D707-0124-01, 28D707-0125-01, 28D707-0126-01, 28D707-0130-01, 28D707-0132-01, 28D707-0133-01, 28D707-0134-01, 28D707-0134-02, 28D707-0135-01, 28D707-0137-01, 28D707-0138-01, 28D707-0140-01, 28D707-0191-01, 28D707-0604-A1, 28D707-0643-A1, 28D707-1025-E1, 28D707-1028-E1, 28D707-1101-E1, 28D707-1102-E1, 28D707-1123-E1, 28D707-1125-E1, 28D707-1126-E1, 28D707-1127-E1, 28D707-1130-E1, 28D707-1133-E1, 28D707-1134-E1, 28D707-1135-E1, 28D707-1137-E1, 28D707-1140-E1, 28D707-1141-E1, 28D707-1148-E1, 28M706-1031-E1, 28M707-0026-01, 28M707-0029-01, 28M707-0036-01, 28M707-0101-01, 28M707-0102-01, 28M707-0112-01, 28M707-0113-01, 28M707-0114-01, 28M707-0115-01, 28M707-0118-01, 28M707-0122-01, 28M707-0123-01, 28M707-0124-01, 28M707-0125-01, 28M707-0126-01, 28M707-0127-01, 28M707-0128-01, 28M707-0129-01, 28M707-0130-01, 28M707-0132-01, 28M707-0133-01, 28M707-0136-01, 28M707-0137-01, 28M707-0138-01, 28M707-0140-01, 28M707-0142-01, 28M707-0143-01, 28M707-0146-01, 28M707-0147-01, 28M707-0148-01, 28M707-0178-01, 28M707-0179-01, 28M707-0180-01, 28M707-0526-A1, 28M707-0529-A1, 28M707-0604-A1, 28M707-0615-A1, 28M707-0622-A1, 28M707-0633-A1, 28M707-0647-A1, 28M707-0648-A1, 28M707-0660-A1, 28M707-1026-E1, 28M707-1029-E1, 28M707-1036-E1, 28M707-1039-E1, 28M707-1040-E1, 28M707-1102-E1, 28M707-1113-E1, 28M707-1120-E1, 28M707-1121-E1, 28M707-1122-E1, 28M707-1123-E1, 28M707-1124-E1, 28M707-1125-E1, 28M707-1127-E1, 28M707-1128-E1, 28M707-1129-E1, 28M707-1130-E1, 28M707-1132-E1, 28M707-1133-E1, 28M707-1135-E1, 28M707-1136-E1, 28M707-1137-E1, 28M707-1138-E1, 28M707-1141-E1, 28M707-1143-E1, 28M707-1147-E1, 28M707-1148-E1, 28M707-1149-E1, 28M707-1150-E1, 28M707-1151-E1, 28M707-1152-E1, 28M707-1160-E1, 28M707-1161-E1, 28M707-1162-E1, 28M707-1162-E2, 28M707-1166-E1, 28M707-1167-E1, 28M707-1178-E1, 28M707-1179-E1, 28M707-1180-E1, 28M707-1182-E1, 28M707-1183-E1, 28M707-1184-E1, 28M707-1185-E1, 28M707-1186-E1, 28M707-1187-E1, 28M707-1189-E1, 28M707-1190-E1, 28M707-1192-E1, 28M707-1193-E1, 28M707-1194-E1, 28N707-0129-01, 28R707-0140-01, 28R707-0140-02, 28R707-0148-01, 28R707-0637-A1, 28R707-0648-A1, 28R707-1028-E1, 28R707-1048-E1, 28R707-1114-E1, 28R707-1116-E1, 28R707-1120-E1, 28R707-1140-E1, 28R707-1140-E2, 28R707-1140-E3, 28R707-1141-E1, 28R707-1147-E1, 28R707-1148-E1, 28R707-1150-E1, 28R707-1151-E1, 28R707-1158-E1, 28T707-1113-E1, 28T707-1119-E1, 28T707-1121-E1, 28T707-1154-E1, 28T707-1180-E1, 28V707-1113-E1, 28V707-1113-E2, 28V707-1116-E1, 28V707-1117-E1, 28V707-1125-E1, 28V707-1170-E1, 28V707-1179-E1
